1．如图所示，竖直向下的匀强磁场穿过光滑的绝缘水平面，平面上一个钉子O固定一根细线，细线的另一端系一带电小球，小球在光滑水平面内绕O做匀速圆周运动.在某时刻细线断开，小球仍然在匀强磁场中做匀速圆周运动，下列说法一定错误的是

A.速率变小，半径变小，周期不变　　 B.速率不变，半径不变，周期不变

C.速率不变，半径变大，周期变大　　 D.速率不变，半径变小，周期变小

3．穿过矩形磁场区。一定要先画好辅助线(半径、速度及延长线)。偏转角由sinθ=L/R求出。侧移由R²=L²-(R-y)²解出。经历时间由得出。

注意，这里射出速度的反向延长线与初速度延长线的交点不再是宽度线段的中点，这点与带电粒子在匀强电场中的偏转结论不同！

[例8]如图所示，一束电子(电量为e)以速度v垂直射入磁感强度为B，宽度为d的匀强磁场中，穿透磁场时速度方向与电子原来入射方向的夹角是30°，则电子的质量是　　　　 ，穿透磁场的时间是　　　 　　。

解析：电子在磁场中运动，只受洛仑兹力作用，故其轨迹是圆弧的一部分，又因为f⊥v，故圆心在电子穿入和穿出磁场时受到洛仑兹力指向交点上，如图中的O点，由几何知识知，AB间圆心角θ＝30°，OB为半径。

∴r=d/sin30°=2d，又由r=mv/Be得m=2dBe/v

又∵AB圆心角是30°，∴穿透时间t=T/12，故t=πd/3v。

带电粒子在长足够大的长方形磁场中的运动时要注意临界条件的分析。如已知带电粒子的质量m和电量e，若要带电粒子能从磁场的右边界射出，粒子的速度v必须满足什么条件？这时必须满足r=mv/Be>d，即v>Bed/m.

[例9]长为L的水平极板间，有垂直纸面向内的匀强磁场，如图所示，磁感强度为B，板间距离也为L，板不带电，现有质量为m，电量为q的带正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度v水平射入磁场，欲使粒子不打在极板上，可采用的办法是：

A．使粒子的速度v<BqL/4m；

B．使粒子的速度v>5BqL/4m；

C．使粒子的速度v>BqL/m；

D．使粒子速度BqL/4m<v<5BqL/4m。

解析：由左手定则判得粒子在磁场中间向上偏，而作匀速圆周运动，很明显，圆周运动的半径大于某值r₁时粒子可以从极板右边穿出，而半径小于某值r₂时粒子可从极板的左边穿出，现在问题归结为求粒子能在右边穿出时r的最小值r₁以及粒子在左边穿出时r的最大值r₂，由几何知识得：

粒子擦着板从右边穿出时，圆心在O点，有：

r₁²＝L²+(r₁-L/2)²得r₁=5L/4，

又由于r₁=mv₁/Bq得v₁=5BqL/4m，∴v>5BqL/4m时粒子能从右边穿出。

粒子擦着上板从左边穿出时，圆心在O＇点，有r₂＝L/4，又由r₂＝mv₂/Bq=L/4得v₂＝BqL/4m

∴v₂<BqL/4m时粒子能从左边穿出。

综上可得正确答案是A、B。

针对训练

2．穿过圆形磁场区。画好辅助线(半径、速度、轨迹圆的圆心、连心线)。偏角可由求出。经历时间由得出。

注意：由对称性，射出线的反向延长线必过磁场圆的圆心。

[例6]如图所示，一个质量为m、电量为q的正离子，从A点正对着圆心O以速度v射入半径为R的绝缘圆筒中。圆筒内存在垂直纸面向里的匀强磁场，磁感应强度的大小为B。要使带电粒子与圆筒内壁碰撞多次后仍从A点射出，求正离子在磁场中运动的时间t.设粒子与圆筒内壁碰撞时无能量和电量损失，不计粒子的重力。

解析：由于离子与圆筒内壁碰撞时无能量损失和电量损失，每次碰撞后离子的速度方向都沿半径方向指向圆心，并且离子运动的轨迹是对称的，如图所示。设粒子与圆筒内壁碰撞n次()，则每相邻两次碰撞点之间圆弧所对的圆心角为2π/(n+1)_.由几何知识可知，离子运动的半径为

离子运动的周期为，又，

所以离子在磁场中运动的时间为.

[例7]圆心为O、半径为r的圆形区域中有一个磁感强度为B、方向为垂直于纸面向里的匀强磁场，与区域边缘的最短距离为L的O＇处有一竖直放置的荧屏MN，今有一质量为m的电子以速率v从左侧沿OO＇方向垂直射入磁场，越出磁场后打在荧光屏上之P点，如图所示，求O＇P的长度和电子通过磁场所用的时间。

解析 ：电子所受重力不计。它在磁场中做匀速圆周运动，圆心为O″，半径为R。圆弧段轨迹AB所对的圆心角为θ，电子越出磁场后做速率仍为v的匀速直线运动， 如图4所示，连结OB，∵△OAO″≌△OBO″，又OA⊥O″A，故OB⊥O″B，由于原有BP⊥O″B，可见O、B、P在同一直线上，且∠O＇OP=∠AO″B=θ，在直角三角形OO＇P中，O＇P=(L+r)tanθ，而，，所以求得R后就可以求出O＇P了，电子经过磁场的时间可用t=来求得。

　 由得R=

，

，

1、带电粒子在半无界磁场中的运动

[例5]一个负离子，质量为m，电量大小为q，以速率v垂直于屏S经过小孔O射入存在着匀强磁场的真空室中，如图所示。磁感应强度B的方向与离子的运动方向垂直，并垂直于图1中纸面向里.

(1)求离子进入磁场后到达屏S上时的位置与O点的距离.

(2)如果离子进入磁场后经过时间t到达位置P，证明:直线OP与离子入射方向之间的夹角θ跟t的关系是。

解析：(1)离子的初速度与匀强磁场的方向垂直，在洛仑兹力作用下，做匀速圆周运动.设圆半径为r，则据牛顿第二定律可得：

　，解得

如图所示，离了回到屏S上的位置A与O点的距离为：AO=2r

　　　　　 所以

(2)当离子到位置P时，圆心角：

因为，所以.

3.洛伦兹力大小的计算

带电粒子在匀强磁场中仅受洛伦兹力而做匀速圆周运动时，洛伦兹力充当向心力，由此可以推导出该圆周运动的半径公式和周期公式：　

[例3] 如图直线MN上方有磁感应强度为B的匀强磁场。正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场(电子质量为m，电荷为e)，它们从磁场中射出时相距多远？射出的时间差是多少？

解：由公式知，它们的半径和周期是相同的。只是偏转方向相反。先确定圆心，画出半径，由对称性知：射入、射出点和圆心恰好组成正三角形。所以两个射出点相距2r，由图还可看出，经历时间相差2T/3。答案为射出点相距，时间差为。关键是找圆心、找半径和用对称。

[例4] 一个质量为m电荷量为q的带电粒子从x轴上的P(a，0)点以速度v，沿与x正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。求匀强磁场的磁感应强度B和射出点的坐标。

解：由射入、射出点的半径可找到圆心O^/，并得出半径为；射出点坐标为(0，)。

带电粒子在磁场中的运动是高中物理的一个难点，也是高考的热点。在历年的高考试题中几乎年年都有这方面的考题。带电粒子在磁场中的运动问题，综合性较强，解这类问题既要用到物理中的洛仑兹力、圆周运动的知识，又要用到数学中的平面几何中的圆及解析几何知识。

25.(09山东卷)(18分)如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里。位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0~3t时间内两板间加上如图乙所示的电压(不考虑极边缘的影响)。

已知l=0时刻进入两板间的带电粒子恰好在t₀时，刻经极板边缘射入磁场。上述m、q、l、l₀、B为已知量。(不考虑粒子间相互影响及返回板间的情况)

(1)　　 求电压U的大小。

(2)　　 求时进入两板间的带电粒子在磁场中做圆周运动的半径。

(3)　　 时把两板间的带电粒子在磁场中的运动时间最短？求此最短时间。

解析：

(1)时刻进入两极板的带电粒子在电场中做匀变速曲线运动，时刻刚好从极板边缘射出，在y轴负方向偏移的距离为，则有①，②　　　 ③

联立以上三式，解得两极板间偏转电压为④。

(2)时刻进入两极板的带电粒子，前时间在电场中偏转，后时间两极板没有电场，带电粒子做匀速直线运动。

带电粒子沿x轴方向的分速度大小为⑤

带电粒子离开电场时沿y轴负方向的分速度大小为⑥

带电粒子离开电场时的速度大小为⑦

设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，则有⑧

联立③⑤⑥⑦⑧式解得⑨。

(3)时刻进入两极板的带电粒子在磁场中运动时间最短。带电粒子离开磁场时沿y轴正方向的分速度为⑩，

设带电粒子离开电场时速度方向与y轴正方向的夹角为，则，

联立③⑤⑩式解得，带电粒子在磁场运动的轨迹图如图所示，圆弧所对的圆心角为，所求最短时间为,带电粒子在磁场中运动的周期为，联立以上两式解得。

[考点]带电粒子在匀强电场、匀强磁场中的运动

[例1]磁流体发电机原理图如右。等离子体高速从左向右喷射，两极板间有如图方向的匀强磁场。该发电机哪个极板为正极？两板间最大电压为多少？

解：由左手定则，正、负离子受的洛伦兹力分别向上、向下。所以上极板为正。正、负极板间会产生电场。当刚进入的正负离子受的洛伦兹力与电场力等值反向时，达到最大电压：U=Bdv。当外电路断开时，这也就是电动势E。当外电路接通时，极板上的电荷量减小，板间场强减小，洛伦兹力将大于电场力，进入的正负离子又将发生偏转。这时电动势仍是E=Bdv，但路端电压将小于Bdv。

在定性分析时特别需要注意的是：

⑴正负离子速度方向相同时，在同一磁场中受洛伦兹力方向相反。

⑵外电路接通时，电路中有电流，洛伦兹力大于电场力，两板间电压将小于Bdv，但电动势不变(和所有电源一样，电动势是电源本身的性质。)

⑶注意在带电粒子偏转聚集在极板上以后新产生的电场的分析。在外电路断开时最终将达到平衡态。

[例2] 半导体靠自由电子(带负电)和空穴(相当于带正电)导电，分为p型和n型两种。p型中空穴为多数载流子；n型中自由电子为多数载流子。用以下实验可以判定一块半导体材料是p型还是n型：将材料放在匀强磁场中，通以图示方向的电流I，用电压表判定上下两个表面的电势高低，若上极板电势高，就是p型半导体；若下极板电势高，就是n型半导体。试分析原因。

解：分别判定空穴和自由电子所受的洛伦兹力的方向，由于四指指电流方向，都向右，所以洛伦兹力方向都向上，它们都将向上偏转。p型半导体中空穴多，上极板的电势高；n型半导体中自由电子多，上极板电势低。

注意：当电流方向相同时，正、负离子在同一个磁场中的所受的洛伦兹力方向相同，所以偏转方向相同。

25.(20分)

解：(1)设弹簧的弹力做功为W，有：　　①

代入数据，得：W＝J　　　　　②

说明：①②式各2分。

(2)由题给条件知，N碰后作平抛运动，P所受电场力和重力平衡，P带正电荷。设P、N碰后的速度大小分别为v₁和V，并令水平向右为正方向，有: ③

而： 　　　　　　　　④

若P、N碰后速度同向时，计算可得V<v1，这种碰撞不能实现。P、N碰后瞬时必为反向运动。有： ⑤

P、N速度相同时，N经过的时间为，P经过的时间为。设此时N的速度V1的方向与水平方向的夹角为，有： 　　　　⑥

　　　　　⑦

代入数据，得： 　　　　　⑧

对小球P，其圆周运动的周期为T，有：　　　⑨

经计算得： 　

P经过时，对应的圆心角为，有： 　　⑩

当B的方向垂直纸面朝外时，P、N的速度相同，如图可知，有：

联立相关方程得：

比较得， ，在此情况下，P、N的速度在同一时刻不可能相同。

当B的方向垂直纸面朝里时，P、N的速度相同，同样由图，有：

同上得：

比较得， ，在此情况下，P、N的速度在同一时刻也不可能相同。

说明：式各1分。

(3)当B的方向垂直纸面朝外时，设在t时刻P、N的速度相同， ，

再联立④⑦⑨⑩解得：

　考虑圆周运动的周期性，有：

当B的方向垂直纸面朝里时，设在t时刻P、N的速度相同，

同理得：

考虑圆周运动的周期性，有:

(给定的B、q、r、m、等物理量决定n的取值)

说明：式各1分。

(09天津卷)11.(18分)如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应为B,方向垂直xOy平面向里，电场线平行于y轴。一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L,小球过M点时的速度方向与x轴的方向夹角为.不计空气阻力，重力加速度为g,求

(1)　　 电场强度E的大小和方向；

(2)　　 小球从A点抛出时初速度v₀的大小;

(3)　　 A点到x轴的高度h.

答案(1)，方向竖直向上　 (2)　　　 (3)

[解析]本题考查平抛运动和带电小球在复合场中的运动。

(1)小球在电场、磁场中恰能做匀速圆周运动，说明电场力和重力平衡(恒力不能充当圆周运动的向心力)，有　　　　　　　　　　　　　　　　　　　　 ①

　　　　　　　　 ②

重力的方向竖直向下，电场力方向只能向上，由于小球带正电，所以电场强度方向竖直向上。

(2)小球做匀速圆周运动，O′为圆心，MN为弦长，，如图所示。设半径为r，由几何关系知　　 　　　　　　　　③

小球做匀速圆周运动的向心力由洛仑兹力白日提供，设小球做圆周运动的速率为v，有

　　 由速度的合成与分解知　　　　 　　　　　　　　　　⑤

由③④⑤式得　　 　　　　　　　　　　　　　　　⑥

(3)设小球到M点时的竖直分速度为v_y，它与水平分速度的关系为　　　　　　　 　⑦

由匀变速直线运动规律　　 　　　　　　　　⑧

由⑥⑦⑧式得　　 　　　　　　　　　　　　⑨

25.(09四川卷)(20分)

如图所示，轻弹簧一端连于固定点O，可在竖直平面内自由转动，另一端连接一带电小球P,其质量m=2×10^-2 kg,电荷量q=0.2 C.将弹簧拉至水平后，以初速度v₀=20 m/s竖直向下射出小球P,小球P到达O点的正下方O₁点时速度恰好水平，其大小v=15 m/s.若O、O₁相距R=1.5 m,小球P在O₁点与另一由细绳悬挂的、不带电的、质量M=1.6×10^-1 kg的静止绝缘小球N相碰。碰后瞬间，小球P脱离弹簧，小球N脱离细绳，同时在空间加上竖直向上的匀强电场E和垂直于纸面的磁感应强度B=1T的弱强磁场。此后，小球P在竖直平面内做半径r=0.5 m的圆周运动。小球P、N均可视为质点，小球P的电荷量保持不变，不计空气阻力，取g=10 m/s²。那么，

(1)弹簧从水平摆至竖直位置的过程中，其弹力做功为多少？

(2)请通过计算并比较相关物理量，判断小球P、N碰撞后能否在某一时刻具有相同的速度。

(3)若题中各量为变量，在保证小球P、N碰撞后某一时刻具有相同速度的前提下，请推导出r的表达式(要求用B、q、m、θ表示，其中θ为小球N的运动速度与水平方向的夹角)。

24．(19分)

解：小滑块运动到位置时速度为v₁，由动能定理有：①

v₁= ②

说明：①式2分，②式1分。

(2)由题意可知，电场方向如图，若小滑块能通过位置p，则小滑块可沿挡板运动且通过位置p₅，设小滑块在位置p的速度为v，受到的挡板的弹力为N，匀强电场的电场强度为E，由动能定理有：=　　　　　　 ③

当滑块在位置p时，由牛顿第二定律有：N+Eq=m ④

由题意有：N0 ⑤

由以上三式可得：E ⑥

E的取值范围：0< E　　　 ⑦

说明：③④⑤⑥式各2分，⑦式1分

(3)设线圈产生的电动势为E₁，其电阻为R，平行板电容器两端的电压为U，t时间内磁感应强度的变化量为B，得：U=Ed　　　　　　　　 ⑧

由法拉第电磁感应定律得E₁=n　　　　⑨

由全电路的欧姆定律得E₁=I(R+2R)　　⑩

　　　　　　　　　　 U=2RI

经过时间t，磁感应强度变化量的取值范围：0<

说明:

24.(09四川卷)(19分)

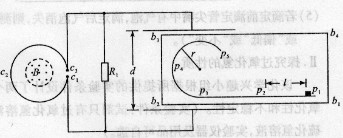

如图所示，直线形挡板p₁p₂p₃与半径为r的圆弧形挡板p₃p₄p₅平滑连接并安装在水平台面b₁b₂b₃b₄上，挡板与台面均固定不动。线圈c₁c₂c₃的匝数为n,其端点c₁、c₃通过导线分别与电阻R₁和平行板电容器相连，电容器两极板间的距离为d,电阻R₁的阻值是线圈c₁c₂c₃阻值的2倍，其余电阻不计，线圈c₁c₂c₃内有一面积为S、方向垂直于线圈平面向上的匀强磁场，磁场的磁感应强度B随时间均匀增大。质量为m的小滑块带正电，电荷量始终保持为q,在水平台面上以初速度v₀从p₁位置出发，沿挡板运动并通过p₅位置。若电容器两板间的电场为匀强电场，p₁、p₂在电场外，间距为l,其间小滑块与台面的动摩擦因数为μ，其余部分的摩擦不计，重力加速度为g.

求：

(1)　　 小滑块通过p₂位置时的速度大小。

(2)　　 电容器两极板间电场强度的取值范围。

(3)经过时间t,磁感应强度变化量的取值范围。
