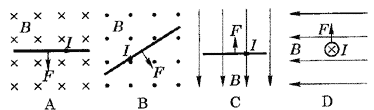

21．如图3－16所示，分别标出了一根垂直放置在磁场中的通电直导线的电流I、磁场B和所受磁场力F的方向，其中图示正确的是　　［　］

图3－16

20．如图3－15所示，实线表示处在竖直平面内的匀强电场的电场线，与水平方向成α角，水平方向的匀强磁场与电场正交，有一带电液滴沿斜向上的虚线l做直线运动，l与水平方向成β角，且α＞β，则下列说法中正确的是　　［　］

图3－15

　A．液滴一定做匀速直线运动

　B．液滴一定带正电

　C．电场线方向一定斜向上

　D．液滴有可能做匀变速直线运动

19．如图3－14所示，带电平行板间匀强电场竖直向上，匀强磁场方向垂直纸面向里，某带电小球从光滑轨道上的a点自由滑下，经轨道端点P进入板间后恰好沿水平方向做直线运动．现使小球从稍低些的b点开始自由滑下，在经过P点进入板间后的运动过程中　　［　］

图3－14

　A．其动能将会增大

　B．其电势能将会增大

　C．小球所受的洛伦兹力将会增大

　D．小球受到的电场力将会增大

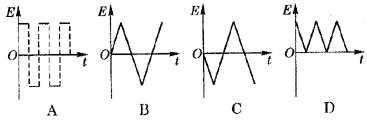

18．一闭合线圈置于磁场中，若磁感应强度B随时间变化的规律如图3－12所示，则图3－13中能正确反映线圈中感应电动势E随时间t变化的图象是　　［　］

图3－12

图3－13

17．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷(电量很小)固定在P点，如图3－11所示．以E表示两板间的场强，U表示电容器的电压，E表示正电荷在P点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置．则　　［　］

图3－11

　A．U变小，E不变　B．E变大，E变大

　C．U变小，E不变　D．U不变，E不变

16．无线电发射装置的振荡电路中的电容为30pF时，发射的无线电波的频率是1607kHz．若保持回路的电感不变，将电容调为270pF，这时发射的电波的波长为　　［　］

　A．62m　　　B．187m

　C．560m　　 D．1680m

15．LC振荡电路中电容器内电场强度E随时间t的变化关系如图3－10所示，根据图线判断正确的是　　［　］

图3－10

　A．t=0时，电路中振荡电流最大

　B．t=1×10－6s时，电路中振荡电流最大

　C．振荡电路辐射的电磁波属于无线电波段

　D．振荡电路辐射的电磁波属于红外线波段

14．如图3－9所示，LC振荡电路的振荡电流周期为T，在t1时刻回路的电流大小为I，方向沿顺时针方向，在t2时刻回路中电流大小第一次又变为I，而且方向沿逆时针方向，则可能是　　［　］

图3－9

　A．t2－t1＝3T／4

　B．t2－t1＝T／4

　C．在t1、t2两时刻，电容器a板均带正电

　D．在t1时刻a板带正电，在t2时刻a板带负电

13．磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是　　［　］

　A．分子电流消失

　B．分子电流的取向变得大致相同

　C．分子电流的取向变得杂乱

　D．分子电流的强度减弱

12．超导是当今高科技的热点，超导材料的研制与开发是一项新的物理课题，当一块磁体靠近超导体时，超导体中会产生强大的电流，超导体中产生强大电流是由于　　［　］

　A．穿过超导体中磁通量很大

　B．超导体中磁通量变化率很大

　C．超导体电阻极小趋近于零

　D．超导体电阻变大
