5.(07淮安联考)将一只最大量程为3V的电压表、一只最大量程为1mA的电流表、一只最大阻值为20Ω的滑线变阻器、一只开关和4.5V的电池按图连接测量电压表的内阻(估计为10³Ω的数量级)，闭合开关，能否测出？简说理由。如若不能，请设计出最简单的方案，写出所需器材与做法。

答案　 不能测出电压表的内阻。因为滑动变阻器的阻值太小，

会超出电表的量程。

4.(07凤阳质量检测)在如图所示的电路中，E为电源电动势，r为电源内阻，R₁和R₃均为定值电阻，R₂为滑动变阻器。当R₂的滑动触点在a端时合上开关S，此时三个电表A₁、A₂和V的示数分别为I₁、I₂和U。现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是　　　　　　　　　　　　　 (　 C　 )

　　　 A．I₁增大，I₂不变，U增大　　

B．I₁减小，I₂增大，U减小

　　　 C．I₁增大，I₂减小，U增大

　　　 D．I₁减小，I₂不变，U减小

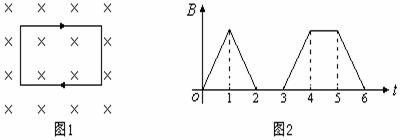

3.(07淮安联考)一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面(纸面)向里，如图1所示.磁感应强度B随t的变化规律如图2所示.以I表示线圈中的感应电流，以图1中线圈上箭头所示方向的电流为正，则以下的I-t图中正确的是(A)

2.(07湖南联考) 为了测量某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计，该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口，在垂直于上下底面方向加磁感应强度为B的匀强磁场，在前后两个内侧固定有金属板作为电极，污水充满管口从左向右流经该装置时，电压表将显示两个电极间的电压U．若用Q表示污水流量(单位时间内排出的污水体积)，下列说法中正确的是　 (　 BD )

A．若污水中正离子较多，则前表面比后表面电势高

B．前表面的电势一定低于后表面的电势，与哪种离子多无关

C．污水中离子浓度越高，电压表的示数将越大

D．污水流量Q与U成正比，与a、b无关

1.(07湖南联考)在图中所示的电路中，A、B、C分别表示理想电流表或电压表，它们的示数以安或伏为单位，当电键S闭合后，A、B、C三块表的示数分别为1、2、3时，灯L₁、L₂恰好正常发光。已知灯L₁、L₂的额定功率之比为3∶1，则可判定　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　(　 D )

　　　 A．A、B、C均为电流表　　　　　　　　　　　　　　 B．A、B、C均为电压表

　　　 C．B为电流表，A、C为电压表　　　　　　　　　　　 D．B为电压表，A、C为电流表

19.(徐州市2008届摸底考试)如图所示，变压器的输入电压恒定，在下列措施中能使电流表示数变大的是( AD )

A．保持变阻器的滑片不动，将K从2拨向1

B．保持变阻器的滑片不动，将K从1拨向2

C．保持K与1相连接，将变阻器的滑片向上移　 　

D．保持K与1相连接，将变阻器的滑片向下移

题组五

2007年联考题

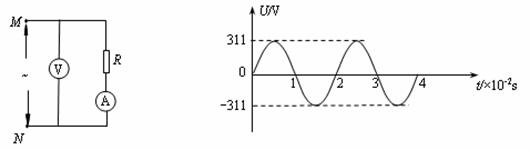

18.(北京朝阳区2008年二模)在电路的MN间加一如图所示正弦交流电，负载电阻为100Ω，若不考虑电表内阻对电路的影响，则交流电压表和交流电流表的读数分别为 A

A．220V，2.20 A 　　　　 　　B．311V，2.20 A　　　　　 C．220V，3.11A　　　　　 　 D．311V，3.11A

17.(北京东城区2008年最后一卷)如图所示，L₁和L ₂是输电线，甲是电压互感器，乙是电流互感器．若已知变压比为1000:1，变流比为100:1，并且知道电压表示数为220V，电流表示数为10A，则输电线的输送功率为( C )

　A．2.2×10³ W　 　　　　　　　　　　　B．2.2×10^-2W

C. 2.2×10⁸ W　　 　　　　　　　　　　D．2.2×10⁴W

16.(镇江市2008届期初教学情况调查)一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时，用多用电表测得 A 、 B 间的电阻为 R ；供电后，设各家用电器全都同时使用时，测得A 、B 间电压为 u ，进线电流为 I ；经过一段时间 t ，从总电能表中测得这段时间内消耗的电能为W，则下列表达式用来计算该幢楼居民用电的总功率，其中错误的是　　　　　　　　　　 　　　　 　　　　　　　　　　　(　 AB　 )

(A)P=I²R　　　　　　　 (B)P=U²/R

(C)P=IU 　　　　　　　　(D)P=W/t

15.(北京宣武区2008届期末考)如图所示，三只完全相同的灯泡a、b、c分别与电阻R、

电感L、电容C串联，再将三者并联，接在220V，50Hz的交变电压两端，三只灯泡亮度相同。若将交变电压改为220V，25Hz，则　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　(　 C　 )

A．三只灯泡亮度不变

B．三只灯泡都将变亮

C．a亮度不变，b变亮，c变暗

D．a亮度不变，b变暗，c变亮
