16．如图3-36所示，水平放置的平行板电容器，电容为C，极板间的距离为d，板长为l，与电池组相连。当电键S闭合时，电容器中央一个质量为m、电量为q的油滴恰好处于静止状态。

(1)电键S始终闭合，用绝缘手柄将下极板在d/3的范围内缓慢地向上移动，油滴的运动状态是　　　 　　　 　　　　　　　 。

(2)断开电键S，用绝缘手柄将上极板在d/3范围内缓慢地向下移动，油滴的运动状态是　　　　　 　　　　　 。

15.如图所示，在匀强电场中的O点放置点电荷Q₁，其电荷量为2.0×10^-8C，此时恰使距O点9 cm处的P点场强为零，则原匀强电场的场强E₀=______ N/C.若以O点为圆心，以OP长为半径作圆，在O点正上方圆周上的S点场强E_S大小为___________. N/C

14．如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图象，下列说法中正确的是(　　 )

　　 A．路端电压都为U₀时，它们的外电阻相等，

　　 B．电流都是I₀时，两电源的内电压相等

　　 C．电源甲的电动势大于电源乙的电动势

　　　 D．电源甲的内阻小于电源乙的内阻

13．在静电场中，将一电子由a点移到b点，电场力做功5eV，下面判断中正确的是：(　 )

A．电场强度的方向一定由b指向a　　 B．电子的电势能减少了5eV

C．a、b两点电势差U_ab＝5V　 　D. 零电势未确定,a、b两点的电势没有确定值

12. 如图所示，A、B是一条电场线上的两点，若在A点释放一初速度为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图4所示.设A、B两点的电场强度分别为E_A、E_B，电势分别为φ_A、φ_B，则　 (　　　 )

A．E_A＝E_B B.E_A<E_B C.φ_A＝φ_B D.　 φ_A<φ_B

11.如图2所示的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定　 (　　 )

A．M点的电势大于N点的电势

B.　 M点的电势小于N点的电势

C. 粒子在M点受到的电场力大于在N点受到的电场力

D. 粒子在M点受到的电场力小于在N点受到的电场力

10． 一个直流电动机所加电压为U，电流为 I，线圈内阻为 R，当它工作时，下述说法中正确的是 (　　　 )　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A.电动机的输出功率为U²／R　　　 B.电动机的发热功率为Iu

　C．电动机的输出功率为IU-I²R　　 D．电动机的功率可写作IU=I²R=U²/R

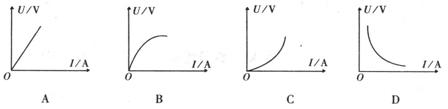

9．金属铂的电阻对温度的高低非常敏感，在下图所示的U-I图象中，可以表示出金属铂电阻的U－I图线的是(　　 )

8．如图电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为

A. 电压表示数增大，电流表示数减少

B. 电压表示数减少，电流表示数增大

C. 两电表示数都增大

D. 两电表示数都减少

7．如图所示，图线1表示的导体电阻为R₁，图线2表示的导体的电阻为R₂，则下列说法正确的是(　　　 )

A. R₁：R₂ =1：3　　　　

B R₁：R₂ =3：1

C 将R₁与R₂串联后接于电源上，则电流比I₁：I₂=1：3

D 将R₁与R₂并联后接于电源上，则电流比I₁：I₂=1：3
