32.小亮利用如图22所示的电路进行实验。已知电源电压保持不变,灯L的电阻保持不变,实验中各电表均正常。

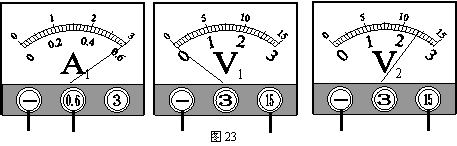

闭合开关S后,当移动滑动变阻器的滑片P到某一位置时,记录各电表第一次的示数如下表所示;再次移动滑动变阻器的滑片P到另一位置时,各电表的示数如图23所示。其中A2与A1的示数相同、V与V2的示数相同,请将A2、V1与V的示数填在表中相应的空格处;综合分析第一次表中数据和第二次各电表示数可知,小亮判断是实验电路出现了故障,这个故障是 。
实验序号 |
A1 |
A2 |
V1 |
V2 |
V |
第一次 |
0.4A |
0 |
12V |
||
第二次 |
|
|
|
31.图21甲是小刚测量滑轮组机械效率的示意图。实验时,他用弹簧测力计拉动绳子自由端,将总重为6N的钩码从A位置匀速提升到B位置,同时弹簧测力计从图中的A'位置匀速竖直上升到B'位置,在这个过程中,弹簧测力计对绳的拉力为F,弹簧测力计的示数如图21乙所示。则:
(1)钩码上升的高度是 cm;
(2)拉力F做的功是 J;
(3)滑轮组机械效率是 %;
(4)若仅增加钩码的个数,该滑轮组的机械效率将
(填:“增大”、“减小”或“不变”)。
30.小芳在做探究感应电流方向与哪些因素有关时,猜想金属棒在磁场中运动产生的感应电流的方向可能与磁场的方向有关,也可能与金属棒的运动方向有关。她设计了如下实验,装置如图20所示。
步骤一:让金属棒向右运动,观察到电流表指针向左偏。
步骤二:把磁铁南、北极上下对调,并使金属棒向左运动,此时观察到电流表指针仍向左偏。根据以上现象,小芳得出感应电流的方向与磁场的方向、金属棒的运动方向无关的结论。
小芳的结论是错误的。在步骤二时,小芳应该保持
不变,改变 。
29.在做“观察水沸腾”的实验时,甲、乙、丙三组同学分别从
图19所示的A、B两套器材中任选一套来完成实验:(实验室
已准备多套A、B装置)
(1)甲、乙两组同学选用的实验装置相同,他们绘制的沸腾
图象如图19 C所示,由图象可知:a、b两杯水开始沸腾的时间
不同,但沸腾时的温度都是 ℃。
(2)丙组同学选用了其中一套装置进行实验,实验记录如下
表所示,由此可知:他们选择的是_____(选填“A”或“B”)
套装置,因为用此装置后,水沸腾时的气压_____一个标准大气压。(选填“小于”或
“大于”)
时间/min |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
温度0C |
92 |
94 |
96 |
98 |
100 |
101 |
101 |
101 |
101 |
101 |
28.小静在“研究电流产生的热量与哪些因素有关”的实验过程中,组装了如图18所示的实验装置。
(1)开关与滑动变阻器之间有一条导线没有连接好,请你在图18中补上这条导线后,当开关闭合,滑动变阻器的滑片向右移动时,电路中的总电阻增大。
(2)在两个相同的烧瓶中装满煤油,瓶中各放一根电阻丝,甲瓶中电阻丝的电阻比乙瓶中的大。通电后,电流通过电阻丝产生热量使煤油的温度升高,体积膨胀,则 瓶细管中煤油上升的高度较高(选填“甲”或“乙”)。
27.通过比较图17甲、乙,你观察到的现象是:将液体压强计的探头放入水中后,U形
管两边的液面出现了 差。这个现象说明:液体内部存在 。
|
|||
26.把长为12cm左右的饮料吸管A插在盛水的杯子中,另一根吸管B的管口贴靠在A管的
上端。往B管中吹气,如图16所示,可以看到的现象是:吸管A中的水柱上升了,这是因
为吸管A上方空气的流速 (选填“大”或“小”),气压小;在外界大气压的作用下,
管中液面就会向上升。

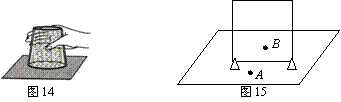

25.在“研究平面镜成像特点”时,如图 15在桌面上竖直放置一块玻璃板,然后前后各放一粒相同的棋子A、B,移动棋子B,使它与A的像重合。如果移开棋子B,用白纸做屏幕,放在B的位置,在纸上不能出现棋子A的像,所以平面镜成的是_____像(选填“虚”或“实”),同时,我们还可以观察到,平面镜所成的像与物体大小______(选填“相等”或“不相等”)。
24.如图14所示,取一个盛满水的杯子,用纸片把杯口盖严,再用手按住纸片把杯子倒过来,杯子里的水不往外流,实验说明: 的存在。
23.如图13所示,在柱形容器内装有适量的水,水对容器底的压强为p,将质量为0.05kg的木块浸没在水中,用细线系在容器底,此时水对容器底的压强为1.5p,细线对木块的拉力是容器底所受水的压力的1/5,则木块的密度为
kg/m3。(g取10N/kg)
