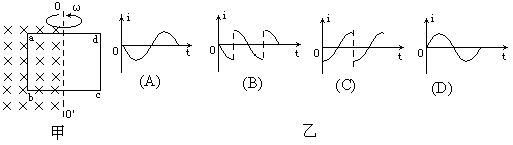

5．如图(甲)所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO’与磁场边界重合。线圈按图示方向匀速转动。若从图示位置开始计时，并规定电流方向沿a→b→c→d→a为正方向，则线圈内感应电流随时间变化的图像是下图(乙)中的哪一个？

4．如图所示，在两根平行长直导线M、N中，通入同方向同大小的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框中感应电流的方向为

(A)沿abcda不变　　　　　　 (B)沿adcba不变

(C)由abcda变成adcba　　　 (D)由adcba变成abcda

3．材料、粗细相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图所示，匀强磁场方向垂直导轨平面向内，外力使导线水平向右做匀速运动，且每次外力所做功的功率相同，已知三根导线在导轨间的长度关系是L_ab＜L_cd＜L_ef，则

(A)　 ab运动速度最大

(B)ef运动速度最大

(C)因三根导线切割磁感线的有效长度相同，故它们产生的感应电动势相同

(D)三根导线每秒产生的热量相同

2．如图所示，平行金属导轨间距为d，一端跨接一阻值为R的电阻，匀强磁场磁感强度为B，方向垂直轨道所在平面，一根长直金属棒与轨道成60°角放置，当金属棒以垂直棒的恒定速度v沿金属轨道滑行时，电阻R中的电流大小为________，方向为________(不计轨道与棒的电阻)。

1．如图所示，矩形线框abcd的ad和bc的中点M、N之间连接一电压表，整个装置处于匀强磁场中，磁场的方向与线框平面垂直，当线框向右匀速平动时，以下说法正确的是

(A)穿过线框的磁通量不变化，MN间无感应电动势

(B)MN这段导体做切割磁力线运动，MN间有电势差

(C)MN间有电势差，所以电压表有读数

(D)因为无电流通过电压表，所以电压表无读数

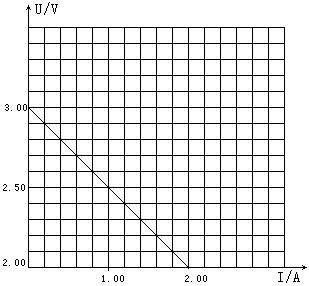

12．(1)见图　 (2)见图，3.00V，0.50Ω　 (3)＜

11．没有考虑电压表的分流作用，没有考虑电流表的分压作用，甲

10．A

9．解：K断开时，电流＝0.6A

电源内阻ε／I－R＝2Ω

K闭合时，路端电压＝4V

电流／R＝0.5A

总电流ε／＝1A

通过电动机的电流＝0.5A

电动机的机械功率＝1.5W

8．解：(1)OM是电阻的伏安特性曲线，由此可知电阻R＝2Ω；

(2)由图可知ε＝6V，根据闭合电路欧姆定律，

可计算电源阻=(ε-U)／I＝(6－4)／2(Ω)＝1Ω，交点C处电源的输出功率为P_C出=U_cI_c=4×2W=8W

(3)在C点电源内部消耗的功率为

P_C内＝I_c²＝2²×1W＝4W

(4)电源的最大输出功率P_m，是在外电阻的阻值恰等于电源内电阻时达到的.

P_m=ε²／4＝6²／4W＝9W
