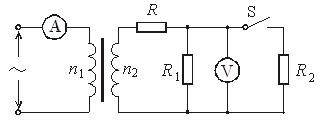

16．如图所示，某理想变压器的原线圈接一交流电(V)，副线圈接如图所示的

电路(图中电表均为理想交流电表)，且R₁ = R₂。电键S原来为闭合，现将S断开，则电压

表的示数U　　　　　　 ____(选填“增大”、“保持不变”或“减小”，下同)。变压器原线圈

的输入功率P　　　　　　 ____。

15．如图所示，竖直平面内有两根相距为L电阻不计的光滑平行金属杆轨道，轨道与水平放置的平行金属板相连，极板距离为d，轨道间有垂直轨道平面向里磁感应强度为B的匀强磁场，一电阻为R与轨道接触良好的金属杆在轨道上匀速滑动时，极板间一电量为q质量为m的带正电粒子恰好静止，则杆的运动方向为　　 　　　，速度大小为　　　　 　　　　。

14．如图所示，将甲、乙、丙球(都可视为质点)分别从A、B、C三点由静止同时释放，最后都到达竖直面内圆弧的最低点D，其中甲球从圆心A出发做自由落体运动，乙球沿弦轨道从一端B到达另一端D，丙球沿圆弧轨道从C点(且C点靠近D点)运动到D点，如果忽略一切摩擦阻力，设甲球从圆心A做自由落体运动D的时间为t_甲 ，乙球沿弦轨道从一端B到达另一端D的时间为t_乙，丙球沿圆弧轨道从C点运动到D点时间为t_丙，则t_甲、t_乙、t_丙三者大小的关系是　　　　 　　　　　　　。

13.如图所示电路中，电源电动势ε恒定，内阻r=1Ω，定值电阻R₃=5Ω。当电键K断开与闭合时，ab段电路消耗的电功率相等。则下列说法中正确的是

A．电阻R₁、R₂可能分别为4Ω、5Ω

B．电阻R₁、R₂可能分别为3Ω、6Ω

C．电键K断开时电压表的示数一定大于K闭合时的示数

D．电键K断开与闭合时电压表的示数变化量大小与电流表的示数变化量大小之比一定等于6Ω

第Ⅱ卷 (非选择题，共56分)

12.一质量为m的带电液滴以竖直向下的初速度v₀进入某电场中，由于电场力和重力的作用，液滴沿竖直方向下落一段距离h后，速度为零。下列说法中正确的是

A．电场力对液滴做的功为　　

B．液滴的机械能减少mgh　　

C．液滴克服电场力做的功为

D．电场力对液滴的冲量大小为mv₀

11.如图所示，站在汽车上的人用手推车的力为F，脚对车向后摩擦力为f，下列说法正确的是

A．当车匀速运动时，F和f对车的合力为零

B．当车加速运动时，F和f对车的合力与车的位移相反

C．当车减速运动时，F和f对车的合力与车的位移相反

D．不管车做何种运动，F和f对车的合力都为零

10.为监测某化工厂的污水排放量，技术人员在该厂的排污管中安装了如　

图所示的流量计，该装置由绝缘材料制成，长宽高分别为a、b、c，

左右两端开口，在垂直于上下底面的方向加磁感应强度大小为B的匀

强磁场，在前后两个内侧面分别固定有金属钢板作电极，污水充满管

口，从左向右流经该装置时，电压表将显示两个电极间的电压U，若

用Q表示污水流量 (单位时间内排出污水体积)。下列说法中不正确

的是

A．若污水中正离子较多，则前表面比后表面电势低

B．若污水中负离子较多，则前表面比后表面电势低

C．污水中离子浓度越高电压表示数将越大

D．污水流量Q与U成正比，与a、b无关

9. 一物体做匀变速直线运动。当时，物体的速率为12m/s，方向向北；当时，物体的速率为8m/s，方向仍向北。则当物体的速率为2m/s时，t为　　　　　　

A．3s　　　　　　　　 B．5s　　　　　　　　 C．7s　　　　　　　 D．9s

8. 一水平放置的光滑铜板正中央上方某处固定放置一个带正电的可视为点电荷的源电荷Q。一个绝缘的带少量正电的金属小球(即小球自身带正电，但和周围环境以及和铜板之间没有电量交换)以某一初速度水平冲上该铜板，经位置B到达位置C后离开金属板。则对小球在ABC间的运动速率的判断中正确的是

A．先增大后减小　　 B．先减小后增大　　 C．一直减小　　　　 D．一直不变

7. 在抗洪救灾中，战士驾驶摩托艇救人，假设江岸是平直的，洪水沿江向下游流去，水流速为v₁，摩托艇在静水中的速度为v₂，战士救人的地点离岸边的最近处O的距离为d，如战士想在最短的时间内将人送上岸，则摩托艇登陆的地点离O点的距离为

A．　　　　　　 　 B．0　　　 　　　　　　C．　　　 　 　　　　　　 D．
