23．(14分)(注意：在试题卷上作答无效。)

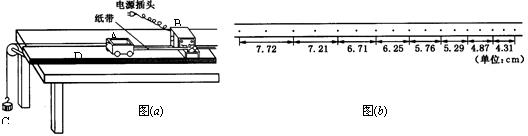

某同学设计了一个探究加速度与物体所受合力F及质量m的关系实验。如图(a)为实验装置简图，A为小车，B为打点计时器，C为装有砂的砂桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于砂和砂桶的总重力，小车运动的加速度a可用纸带上的点求得：

⑴图(b)为某次实验得到的纸带(交流电的频率为50Hz)，试由图中数据求出小车加速度值__________________(要求写出计算式)；

⑵保持砂和砂桶质量不变，改变小车质量m，分别得到小车加速度a与质量m及对应的数据如下表：

次　数	1	2	3	4	5	6	7	8
小车加速度a(m·s－2)	1.90	1.72	1.49	1.25	1.00	0.75	0.50	0.30
小车质量m(kg)	0.25	0.29	0.33	0.40	0.50	0.71	1.00	1.67
(kg－1)	4.00	3.50	3.00	2.5	2.00	1.40	1.00	0.60

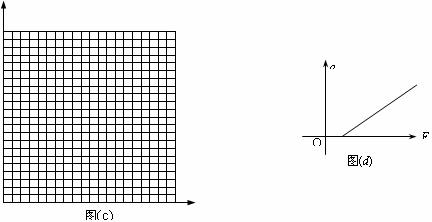

根据上表数据，为直观反映F不变时a与m的关系，请在方格坐标纸中选择恰当物理量建立坐标系，并作出图线。

从图线中得到F不变时小车加速度a与质量之间定量关系式是_____________。

⑶保持小车质量不变，改变砂和砂桶质量，该同学根据实验数据作出了加速度a与合力F图线如图(d)，该图线不通过原点，明显超出偶然误差范围，其主要原因是____________________________________。

21．在如图所示的电路中，电源电压恒定，定值电阻R3的阻值小于滑动变阻器R2的最大阻值，现使滑动变阻器的滑片从a端滑向b端，则在移动过程中

A．电压表V1和V2的示数始终变大

B．电压表V1和V2的示数始终变小

C．电压表V1的示数先变大后变小，电压表V2的示数先变小后变大

D．电压表V1的示数先变大后变小，电压表V2的示数始终变小

第Ⅱ卷

在做“验证力的平行四边行定则”实验中，假如F1的大小及方向固定不变，那么为了使橡皮条仍然伸长到O点，对F2来说，下面几种说法中正确的是

A．F2可以有多个方向

B．F2的方向和大小可以有多个值

C．F2的方向和大小是惟一确定值

D．F2的方向是惟一的，但大小可有多个值

20．如图所示，平行直线表示电场线，但未标明方向，带电量为+10－2C的微粒在电场中只受电场力作用，由A点移到B点，动能损失0.1J，若A点电势为－10V，则

A．B点的电势为0V

B．电场线方向从右向左

C．微粒的运动轨迹可能是轨迹1

D．微粒的运动轨迹可能是轨迹2

19．用中子轰击氧原子核的核反应方程式为，对式中X、a、b判断正确的是

A．X代表中子，a＝17，b＝1　　 B．X代表电子，a＝17，b＝－1

C．X代表正电子，a＝17，b＝1　　　 D．X代表质子，a＝17，b＝1

18．根据热力学定律和分子动理论，可知下列说法正确的是

A．可以利用高科技手段，将流散到环境中的内能重新收集起来加以利用而不引起其

他变化

B．理想气体状态变化时，温度升高，气体分子的平均动能增大，气体的压强可能减小

C．布朗运动是液体分子的运动，温度越高布朗运动越剧烈

D．利用浅层海水和深层海水之间的温度差可以制造一种热机，将海水的一部分内能

转化为机械能，这在原理上是可行的

17．如图所示，位于介质I和II分界面上的波源S，产生两列分别沿x轴负方向与正方向传播的机械波。若在两种介质中波的频率及传播速度分别为f1、f2和v1、v2，则

A．f1＝2f2，v1＝v2

B．f1＝f2，v1＝0.5v2

C．f1＝f2，v1＝2v2

D．f1＝0.5f2，v1＝v2

16．某行星可看作一个均匀的球体，密度为ρ，若在其赤道上随行星一起转动的物体对行星表面的压力恰好为零，则该行星的自转周期为(引力常量为G)

A． B． C．　　　 D．

15．负重奔跑是体能训练的常用方式之一，如图所示的装置是运动员负重奔跑的跑步机。已知运动员质量为m1，绳拴在腰间沿水平方向跨过定滑轮(不计滑轮摩擦、质量)悬挂质量为m2的重物，人用力向后蹬，使传送带沿顺时针方向转动，下面说法正确的是

A．若m2静止不动，运动员对传送带的摩擦力大小为m1g

B．若m2静止不动，传送带转动越快，运动员对传送带的摩擦力也越大

C．若m2匀速上升时，上升速度越大，运动员对传送带的摩擦力也越大

D．若m2匀加速上升时，m1越大，运动员对传送带的摩擦力也越大

14．甲、乙两人同时从A地前往B地，甲前一半路程跑、后一半路程走，乙前一半时间跑、后一半时间走，甲、乙两人跑的速度相同，走的速度也相同，则

A．甲先到达终点　　　　 B．乙先到达终点

C．甲、乙同时到达终点　　 D．无法判断甲、乙谁先到达终点

13．将7g炭粉与14g氧气在一定条件下完全反生成21g氧化物，则生成物中CO与CO2的物质的量之比为

A．1∶1　 B．2∶1　 C．2∶3　 D．3∶1
