32、33题计算要求：写出依据的公式和主要的计算步骤，写明运算过程和结果中数据的单位。

26．如图是一个可以直接测量导体电阻的电表的表

盘，也许你没有学过这种电表的用法，但根据

所学的其它电表的读数方法，你也能知道，它

的示数是　　　　　 。它实际上是由电流表、

一个已知阻值的电阻和干电池组合而成，工作原理是欧姆定律，请试着在虚线框中

画出它的电路图。

25．如图是一组合搬运机械，它由一个电动机和一个带有定滑轮的斜面组合而成。已知斜面长为6m、高为3m。现用该机械将一质量为0.6t的重物，从地面匀速搬运到3m高的平台，电动机消耗的电能为4.5×10⁴J，电动机输出的机械功为3.6×10⁴J。则此过程中，使用该机械所做的额外功为______J，该组合机械的机械效率为_______(g取10N／kg)

24．如图所示是某建筑工地上工人师傅用手推车推砖的情形，为了减轻工人师傅的用

力，在不卸砖的情况下，请你：

(1)帮助工人师傅想出一个办法：　　　　　　　　　　　　　　 ；

(2)说出所想办法的道理：　　　　　　　　　　　　　　　　　　 　　　　　。

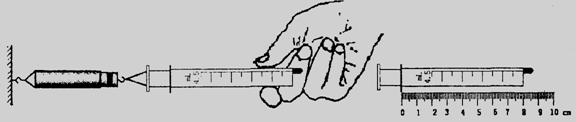

23.小明同学利用注射器、弹簧测力计、刻度尺等器材测量大气压强的值．如图所示。他先

将注射器的活塞推至注射器筒的底端，然后用橡皮帽堵住注射器的小孔，用细尼龙绳拴住注射器活塞

的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后水平向右慢慢拉动注射器筒，当注射器中的活

塞接近注射器底端时，记下弹簧测力计的示数为8.2N。小明用刻度尺测出注射器的全部刻度的长度为

　　 cm。注射器上所标容积为4.5ml,小明根据测量结果计算得到大气压强的数值为　　 Pa(保留2

位有效数字)。

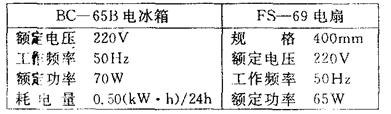

22．下表列出了小王家两件家用电器铭牌上的主要项目

(1)根据铭牌上提供的信息，可以算出电扇连续正常运转1Oh消耗的电能为_________kW·h；

(2)2009年3月1日上午8∶00，小王看了一下家中的电能表，示数如上图所示．然后他们-家外出旅游，其间家中只有电冰箱正常使用．他们于3月2日上午8∶00回家时，电能表示数变为

21．如图，电源电压保持不变，电阻R₁＝R₂＝R₃＝10Ω。若闭合S_1、S_2、S₃，则R₁、R₂的连接方式为　　　　　　 ，此时电流表的示数为I₁；若S_1、闭合，S_2、S₃断开，此时电流表的示数为I₂；则I₁：I₂＝_____　　　 ___。

20. 电阻R₁、R₂的电流随电压变化关系如图所示，则电阻R₁的阻值为　　　 Ω。若把它们串联在9V的电路中，1min内电阻R₁、R₂共有　　　　 J的电能转化为内能。

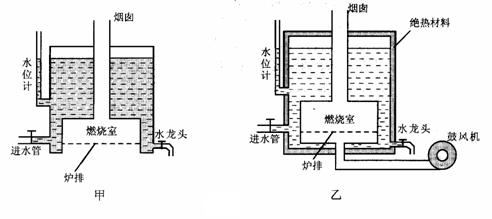

19．如图甲、乙分别是两种小型饮水锅炉的结构示意图，从节能角度看，你认为　　　　

更合理。理由是　　　　　　　　　　　　　　　　　　　　 (说出一条即可)。

18.在研究如图所示的“通电螺线管周围磁场强弱”的实验中。要改变通电螺线管

线圈中的电流大小，可通过调节　　　　　　　　　 来实现；要判断通电螺线管周

围磁场强弱，可通过观察　　　　　　　　　　 来确定。
