18．(2009年重庆市)如图4所示，李晶同学将放在课桌边的文具盒水平推至课桌中央，她针对此过程提出了如下的猜想。你认为合理的是　　 (　　 )

　　 A.文具盒所受重力对它做了功

　　 B．文具盒所受支持力对它做了功

　　 C．文具盒所受的推力F对它做了功

　　 D．在此过程中没有力对文具盒做功

答案：D

17．(2009年晋江市)装卸工人用如图20所示的滑轮组匀速提升重为1000N的货物，所用的拉力F为600N，绳子自由端在50s内被拉下2m ，在此过程中求：

(1)拉力F所做的功；

(2)拉力F功率；

(3)滑轮组的机械效率。

答案：解：(1)W总= FS = 600N×2m = 1200J

(2)P= = = 24w

(3)η= = = =83﹪

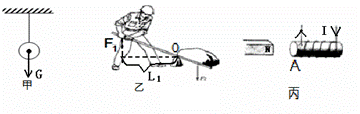

16.(1) 图11甲中，小球悬挂在天花板上，请画出它所受的重力的示意图；

⑵(2009年晋江市) 图11乙所示O是杠杆的支点，请在图中画出F₁的力臂。

　⑶图11丙所示，磁体N极与通电螺线管A端相吸引，标出通电螺线管的电流方向

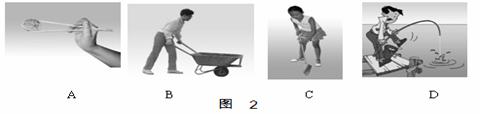

15．(2009年晋江市)如图2所示，是生活中的几种工具，其中属于省力杠杆的是 B

14．(2009年泰安市)泰安五岳专用汽车有限公司是一家大型的特种专用汽车生产基地。该厂某型号专用车在车型测试中，在一段平直的公路上匀速行驶5.6km，受到的阻力是3.0×10³N，消耗燃油1.5×10^－3m3(假设燃油完全燃烧)。若燃油的密度ρ＝0.8×10³kg/m³，热值q＝4×10⁷J/kg，求：

(1)专用车牵引力所做的功。

(2)已知热机效率η＝(式中W为热机在某段时间内对外所做的功，Q为它在这段时间内所消耗的燃油完全燃烧所产生的热量)，则该专用车的热机效率是多少？

答案．解：(1)因为专用车匀速行驶，所以牵引力F＝f＝3.0×10³N……………1分

牵引力做的功W＝Fs＝3.0×10³N×5.6×10³m ＝1.68×10⁷J ………………………2分

(2)消耗燃油的质量：m＝ρV＝0.8×10³kg/m³×1.5×10^－3m3＝1.2kg…………1分　

燃油完全燃烧所产生的热量：Q＝mq＝1.2kg×4×10⁷J/kg＝4.8×10⁷J　 …………1分

热机效率η＝＝＝35%………………………………………………

13．(2009年泰安市)两位同学利用左下图所示的可以绕O点自由转动的健身器材进行锻炼，甲同学竖直向下用力F₁将另一端的乙同学拉起。请画出拉力F₁的力臂L₁。

13．(2009年齐齐哈尔市)如图所示，-个工人用滑轮组提起200N的货物，所用的拉力

是125N，绳子自由端被拉下l0m则有用功是__________J,机械效率

是__________。

答案：1000　　 80%

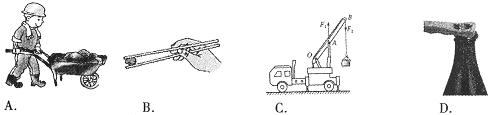

12．(2009年齐齐哈尔市)下列杠杆中，属于费力杠杆的是　　 (　　 )

答案：BC

11. (2009年临沂市)如图所示，粗略测量小明同学引体向上运动的功率时，下列物理量不需要测量的是(　　 )

A.小明的质量　　　　　　　　 　　　　B.单杠的高度

C.每次身体上升的高度　　　　　　　　 D.做引体向上的时间

答案：B

10．(2009年临沂市)如图所示，用动滑轮将重为900N的物体匀速提升2m，不计摩擦和滑轮重，所施加的拉力F=_______N，这一过程中拉力F做功______J。

答案： 300　 1800
