14．汽车电动机启动时车灯会瞬时变暗，如图所示，在打开车灯的情况下，电动机未启动时电流表读数为10A,电动机启动时电流表读数为30A,若电源电动势为12.5 V，内阻为0.25 Ω,电流表内阻不计，试求：

(1)在打开车灯的情况下，电动机未启动时，车灯的功率P₁。

(2)在打开车灯的情况下，电动机启动时，车灯的功率P₂。

(3)因电动机启动，车灯的电功率降低了多少？

13．如图所示，一带负电的粒子(重力不计)以ν₀=2.0×10²m/s的初速度从匀强磁场中的P处沿水平方向射出，磁场垂直纸面向里，磁感应强度B=10T，该粒子下降高度h=0.10m时经过N点，已知粒子质量m=1.0×10^-5kg，电量q=1.0×10^-3C，试求：

(1)电子到达N点时的速度v的大小和方向。

(2)电子从P到N的运动时间t。

12. 用以下器材测量阻值约为20Ω的待测电阻R_x的阻值

　A．电源E，电动势E约为6.0V,内阻很小，可忽略不计

　B．电压表V，量程为0-15V，内电阻R_V约为1KΩ

　C．电流表A₁，量程为0-50mA，内电阻r₁=20Ω

　D．电流表A₂，量程为0-300mA，内电阻r₂约为5Ω

　E．定值电阻R₀，阻值R₀=100Ω

　F．滑动变阻器R，最大阻值为50Ω

　G．单刀单掷开关S，导线若干

(1)测量中要求电流表的读数均不小于其量程的二分之一，试画出测量电阻R_x的实验电路原理图。

(2)若某次测量中电流表A₁的示数为I₁，电流表A₂的示数为I₂，试写出R_x的表达式。

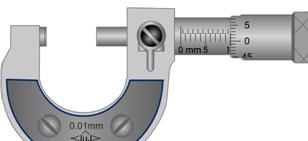

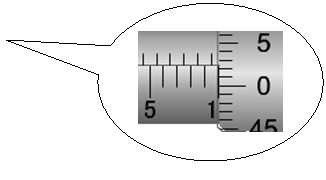

11. (1)用螺旋测微器测量一钢板的厚度如下图所示，该厚度是　 　　　mm

(2) 在用电流表和电压表测电池的电动势和内电阻的实验中，一位同学记录的6组数据见表.试根据这些数据在下图中画出U-I图线(要求明确画出各数据点)。根据图线读出电池的电动势E=　 　　伏,根据图线求出电池内阻r= 　　欧。

10．如图所示，平行直线aa′及bb′间有垂直纸面向里的匀强磁场，磁感强度为B，现分别在aa′上某两点射入带正电的粒子M及N，M、N的初速度的方向不同，但与aa′的夹角均为θ,两粒子都恰不能越过边界线bb′，若两粒子质量均为m，电量均为q，两粒子从射入到bb′的时间分别为t₁和t₂，则

A.　　　　　　 B.

C.M粒子的初速度大于N粒子的初速度

D.M粒子的周期大于N粒子的运动周期

9．由于存在地磁场，要使赤道上某点P的磁感应强度为零，下列做法中有可能的是

A．在P点的上方沿东西方向水平放置一通电导线，电流方向自东向西

B．在P点的上方沿东西方向水平放置一通电导线，电流方向自西向东

C．在P点外某一点沿竖直方向放置一通电导线，电流方向自下而上

D．在P点外某一点沿竖直方向放置一通电导线，电流方向自上而下

8．关于磁感应强度和电场强度，下列说法中正确的是

A．一小段通电导线在某处不受磁场力作用，说明此处一定无磁场

B．一电荷在某处不受电场力作用，说明此处一定无电场

C．一小段通电导线在磁场中所受磁场力越大，说明此处的磁场越强

D．磁感应强度的方向与该处一小段通电导线所受磁场力的方向可能相同

7．如图所示，在与水平方向成θ角、相距l的平行光滑金属导轨上水平放置一质量为m的金属棒ab，该装置处于垂直斜面向上的匀强磁场中，当棒上通以如图方向电流I时，棒恰好能静止，那么该磁场的磁感应强度B为

A．　 B．　 C．　 D．

6．如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V₁、V₂示数变化的绝对值分别为ΔU₁和ΔU₂，下列说法中正确的是

A．小灯泡L₁、L₃变暗，L₂变亮

B．小灯泡L₃变暗，L₁、L₂变亮

C．ΔU₁<ΔU₂

D．ΔU₁>ΔU₂

5．在竖直放置的一对平行金属板的左极板上用绝缘细线悬挂一带电小球，将平行金属板按图示的电路连接，电键S₁、S₂、S₃均闭合，绝缘细线与左极板的夹角为θ，下列哪一种措施能使夹角θ变小？

A．只断开S₁　B．只断开S₂ 　C．只断开S₃　D．只减小R₁
