4.(★★★★★)如图15-9所示，放在绝缘水平面上的两条平行金属导轨MN和PQ之间的宽度为l，置于磁感应强度值为B的匀强磁场中，B的方向垂直于导轨平面，导轨左端接有电阻为R，其他电阻不计，导轨右端接有电容为C的电容器，长为2l的金属棒ab放在导轨上与导轨垂直且接触良好，其a端绞链在导轨PQ上，现将棒以角速度ω绕a点沿水平导轨平面顺时针旋转90°角，求这个过程中通过R的总电量是多少?

3.(★★★★★)如图15-8所示，空间存在垂直于纸面的均匀磁场，在半径为a的圆形区域内、外，磁场方向相反，磁感应强度的大小均为B.一半径为b，电阻为R的圆形导线环放置在纸面内，其圆心与圆形区域的中心重合.在内、外磁场同时由B均匀地减小到零的过程中，通过导线截面的电量Q=_________.

变换物理模型，是将陌生的物理模型与熟悉的物理模型相比较，分析异同并从中挖掘其内在联系，从而建立起熟悉模型与未知现象之间相互关系的一种特殊解题方法.巧妙地运用“类同”变换，“类似”变换，“类异”变换，可使复杂、陌生、抽象的问题变成简单、熟悉、具体的题型，从而使问题大为简化.

解决电磁感应电路问题的关键就是借鉴或利用相似原型来启发理解和变换物理模型，即把电磁感应的问题等效转换成稳恒直流电路，把产生感应电动势的那部分导体等效为内电路.感应电动势的大小相当于电源电动势.其余部分相当于外电路，并画出等效电路图.此时，处理问题的方法与闭合电路求解基本一致，惟一要注意的是电磁感应现象中，有时导体两端有电压，但没有电流流过，这类似电源两端有电势差但没有接入电路时，电流为零.

●歼灭难点训练

　1.(★★★★)在方向水平的、磁感应强度为0.5 T的匀强磁场中，有两根竖直放置的导体轨道cd、ef，其宽度为1 m，其下端与电动势为12 V、内电阻为1 Ω的电源相接，质量为0.1 kg的金属棒MN的两端套在导轨上可沿导轨无摩擦地滑动，如图15-6所示，除电源内阻外，其他一切电阻不计，g=10 m／s²，从S闭合直到金属棒做匀速直线运动的过程中

A.电源所做的功等于金属棒重力势能的增加

B.电源所做的功等于电源内阻产生的焦耳热

C.匀速运动时速度为20 m／s

D.匀速运动时电路中的电流强度大小是2 A

2.(★★★★)两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的左端接有电阻R，导轨自身的电阻可忽略不计.斜面处在匀强磁场中，磁场方向垂直于斜面向上.质量为m、电阻可不计的金属棒ab，在沿着斜面与棒垂直的恒力F作用下沿导轨匀速上滑，并上升h高度.如图15-7所示，在这过程中

A.作用于金属棒上的各个力的合力所做的功等于零

B.作用于金属棒上的各个力的合力所做的功等于mgh与电阻R上发出的焦耳热之和

C.恒力F与安培力的合力所做的功等于零

D.恒力F与重力的合力所做的功等于电阻R上发出的焦耳热

对电磁感应电路的考查命题，常以学科内综合题目呈现，涉及电磁感应定律、直流电路、功、动能定理、能量转化与守恒等多个知识点，突出考查考生理解能力、分析综合能力，尤其从实际问题中抽象概括构建物理模型的创新能力.

6.(★★★★★)图14-10所示，金属棒ab质量m=5 g，放在相距L=1 m的光滑金属导轨MN、PQ上，磁感应强度B=0.5 T，方向竖直向上，电容器的电容C=2μF，电源电动势E＝16 V，导轨距地面高度h=0.8 m.当单刀双掷开关先掷向1后，再掷向2，金属棒被抛到水平距离s=6.4 cm的地面上，问电容器两端的电压还有多大?

5.(★★★★)如图14-9所示.两根相距为L的竖直金属导轨MN和PQ的上端接有一个电容为C的电容器，质量为m的金属棒ab可紧贴竖直导轨无摩擦滑动，且滑动中ab始终保持水平，整个装置处于磁感应强度为B的磁场中，不计电阻，求最后通过C的充电电流.

图14-9

4.(★★★★)如图14-8所示的电路，已知电池电动势E＝90 V，内阻r＝5 Ω，R₁＝10 Ω，R₂＝20 Ω，板面水平放置的平行板电容器的两极板M、N相距d=3 cm，在两板间的正中央有一带电液滴，其电量q=-2×10^{－7 C}，其质量m=4.5×10^－5　kg，取g=10 m/s²，问

(1)若液滴恰好能静止平衡时，滑动变阻器R的滑动头C正好在正中点，那么滑动变阻器的最大阻值R_m是多大?

(2)将滑动片C迅速滑到A端后，液滴将向哪个极板做什么运动?到达极板时的速度是多大?

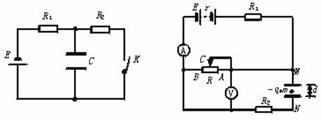

3.(★★★★)如图14-7所示，E＝10 V，R₁＝4 Ω，R₂＝6 Ω，C＝30 μF，电池内阻可忽略.

(1)闭合开关K，求稳定后通过R₁的电流；

(2)然后将开关K断开，求这以后通过R₁的总电量.

图14-7　　　　　　　　　　 图14-8

2.(★★★)一平行板电容器C，极板是水平放置的，它和三个可变电阻及电源联接成如图14-6所示的电路.今有一质量为m的带电油滴悬浮在两极板之间静止不动.要使油滴上升，可采用的办法是

A.增大R₁

B.增大R₂

C.增大R₃

D.减小R₂

1.(★★★)如图14-5所示的电路中，电源的电动势恒定，要想使灯泡变暗，可以

A.增大R₁　　　　　　　　　　　　　　　　　

B.减小R₁　

C.增大R₂　　　　　　　　　　　　　　　　　

D.减小R₂
