23. 如图(甲)所示是某生产流水线上的产品输送及计数装置示意图。其中S为一激光源，R₁为光敏电阻(有光照射时，阻值较小；无光照射时，阻值较大)，R₂为定值保护电阻，a、b间接一“示波器”(示波器相当于一个电压表)。光敏电阻两端的电压随时间变化的图象，可由示波器显示出来。水平传送带匀速前进，每当产品从传送带上通过S与R₁之间时，射向光敏电阻的光线会被产品挡住。示波器显示的电压随时间变化的图象如图(乙)所示。请回答下列问题：

(1)有光照射时R₁两端电压为　　　　　 V；　

(2)已知计数器电路的电源电压恒为6V，保护电阻R₂的阻值为40Ω，光敏电阻在无光照射时阻值为　　　　 　

　 24．小北塘在做“测小灯泡功率”的实验时，所用电源电压为4.5伏，小灯泡标有“2.5伏”字样。

(1)连接电路，闭合电键，移动滑动变阻器的滑片P，得到了如图中表格的几组数据(数据记录无误)，你认为他在连接电路的操作中可能出了什么问题？　　　　　　　　　　　　　　 。

(2)据表格中的数据，可以推理得出小灯泡的额定功率为　　　 　　。

22、小北塘为了在取书时不把书架弄乱，设计了一个“方便书架”，每本书都加上一个“铁支架”(如图甲所示)。

　 (1)若图甲中书本重3N，书本底部与铁支架的接触面积为20cm²，则书本对铁支架的压强为 　　　　　Pa。

　 (2) 小北塘取书时，作用在按压块上的力始终与按压块垂直，铁支架从图甲状态匀速转动到图乙状态的过程中，小北塘所用的力的大小 　　　　　(选填“增大”、“减小”或“不变”)。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　

21．爱护生命、从我做起！据报道2009年5月7日，在杭州文二西路上，一辆经过改装后的赛车在晚上8：00将一阳光青年撞出20多米，当场失去生命。究竟当时车速是多少？为了解决这个问题，　专家、教授在测量现场，确定一些特定点之间的距离，和监控录像进行比对，从而获得车通过特定点之间的　　 　　然后就能计算出车速。速度大了，因为　　　 　能大，所以破坏性更可怕。

20．小南长家有一个标有“220V　880W”的电炉，当它正常工作时通过电炉丝的电流为　　A；在一次单独使用它时，小明家标有“1200r/kw·h”的电能表在2min的时间里铝盘转过了30转，则此时电炉的实际电功率是　　W。

19． 小北塘同学在实验室里做了这样的实验：将体积相同的水和酒精分别装入两个相同的烧杯中，然后将它们放置在同一房间(相同环境)里。过了一段时间，他观察到酒精液面明显低于水的液面，在这个实验中，酒精和水都发生了　　　 现象。试推测他观察这个实验所研究的问题是：　　　　　　　　　　　　　 　　　　　　　　　　　。

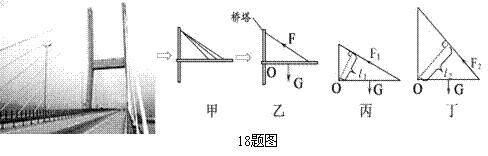

18. 　如图为江阴长江大桥。“桥塔为什么要造这么高？”小南长同学对此进行了研究：他将大桥的结构进行简化，抽象成图乙所示的模型，又画了桥塔高低不同的两幅图丙和丁。通过比较发现：适当增加塔的高度，可　　　 (选填“增大”或“减小”)钢绳拉力的力臂，从而　　(选填“增大”或“减小”)斜拉索的拉力。

17．救灾汽车正在公路上急驰，突然发现山体滑坡，紧急刹车。此时刹车片和轮胎都变热，汽车的机械能转化为___________能，这一过程是通过_____________实现的，但能量的总量是不变的.

16．经过治理的太湖依旧说明“无锡是个好地方”！鼋头渚风景区仍然山清水秀，吸引了大批中外游客前来观光旅游。游客从在开动的游船上观光时，若以三山仙岛为参照物，他是_________的(选填“静止”或“运动”)；若游客看到水中的蓝天白云，这是光的　　　　 形成的虚象。

15. 汽车行驶中经常变速。为此，小北塘同学设想了一种自动控制装置，通过车尾红灯警示随后车辆，原理如图：弹簧一端固定，另一端连在质量较大的绝缘滑块上，金属片与触点构成开关。图为车子静止或匀速直线运动时的状态，则当汽车在_____________(填“启动或加速”、“刹车或减速”)时，由于滑块具有_______________，会使尾灯亮起。

14．图(a)、(b) 中的情景表示了力的作用效果，其中图_______主要表示力能使物体的运动状态发生改变；图_________主要表示力能使物体发生形变。［均选填“(a)”或“(b)”］
