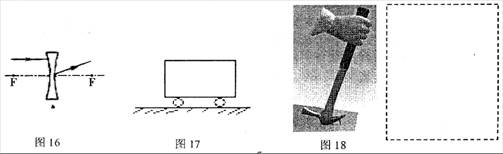

26．如图18所示，小明用羊角锤起钉子。请在右侧的方框内画出羊角锤的杠杆示意图并画出手所用拉力F的力臂。

25．如图l7所示，-辆小车在光滑的水平面上作匀速直线运动，在图中作出小车的受力示意图。

24．完成图16中的光路图。

23．我国于2006年1月1日开始实施《可再生能源法》，这部法律不仅向人们显示了可再生能源对于未来社会生活的重大意义，同时也为可再生能源的发展指明了方向。

　　 (1)目前常用能源有煤、石油、天然气、风能、水能、核能、太阳能等，其中属于可再生能源的是　　　　　　　　　　　　　　　　　　　　　　　　　　 。

　　 (2)与不可再生能源相比，可再生能源的主要优点是 　　　　　　　　(只要求写出一条)．

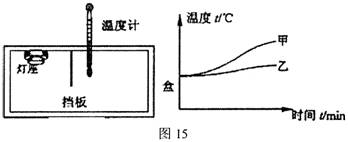

22. 某物理课外实验小组，对照明灯具的发光与发热问题产生了兴趣。在老师的指导下，他们设计实验方案并进行了探究：选用两个如图15所示的相同密封盒子，将两只额定功率相同但种类不同的照明灯甲和乙分别安装在灯座上，并让两灯正常工作，用温度计测量通电后两盒子中的温度，每隔1min记录一次温度值，通电15min，将测得的数据描绘成如图15所示的图象。

　 (1)从图可知　　　 灯的发光效率高，你判断的依据是　　　　　　　 。

　 (2)据报道，欧盟计划在2009年前将逐步淘汰陪伴人类生活百余年的白炽灯，你认为欧盟作出这个决定的理由是　　　　　　　　　　　　　　　 。

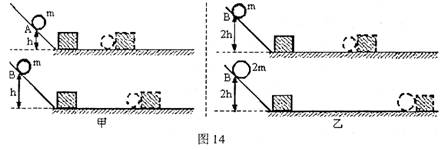

21. 小明为了探究动能的大小与哪些因素有关，他设计了如图14甲、乙所示的实验。

　 (1)让质量相同的两个小球沿同-光滑斜面分别从A处和B处开始向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图14甲所示。

(2)让不同质量的两个小球沿同-光滑斜面分别从B处开始向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图14乙所示。

　　 上述甲、乙两组实验中：

　　 ①要探究动能与物体运动速度的关系应选用　　　 图，选择的理由是：　　 　　　　　　。

　　 ②乙图中让不同质量的两个小球从同一高度滚下的目的是　　　　　　　　　　　　　 。

　　 ③甲、乙两组实验可以得出的结论是　　　　　　　　　　　　　　　　　　　　　　 。

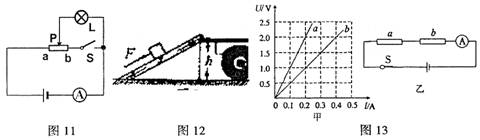

20. 两电阻a、b各自的电流与两端电压的关系图线如图13甲所示．如果把a、b两个电阻串联接成如图13乙所示的电路时，电流表的示数为0.2A。电流在1min内产生的热量是　　　 J.

19．为了省力，工二人师傅常用图12所示的斜面把物体搬运到汽车上。设斜面长为S，高为h，把重为G的物体沿斜面匀速推到车上所用力的大小为F。则搬运物体所做的有用功为　　　　 ，该斜面的机械效率为　　　　　 ×100%(用题中代表各物理量的字母表示)。

18．如图11，灯L上标有"6V 3W"字样，开关S闭合，滑片P移至a端时，电流表的示数为0．6A，灯L正常发光。则每分钟电流通过L所做的功为　 　　　J。滑动变阻器的最大阻值为　　　 Ω。

17．600年前，我国明代航海家郑和从南京开始了下西洋的壮举。郑和使用的名为“宝船”的大帆船从长江驶入海洋时，若船上载重不变，根据　　　　　　　 可知船所受的浮力不变，排开水的体积　　　　　　　 (填“变大”、“变小”或“不变”)。
