21. 小宇同学用天平、玻璃杯、量筒等器材测定牛奶的密度．

a．　　　　 先将天平放在水平桌面上，然后将游码移到横梁标尺的零刻度，若发现天平指针位如　 图12甲中所示，则应将平衡螺母向　　　 侧调节．

b．他设计了如下实验方案：

A．用天平称出玻璃杯的质量m₁；

B．将适量牛奶倒入杯中；

C．用天平称出牛奶和玻璃杯总质量m₂；

D．将杯中牛奶倒入量筒中，测出牛奶的体积

E．计算牛奶的密度ρ=．

(1)你认为这个方案有什么缺点? 　　　　　　　　　　　　　　　　　　　　　　　　　　。

(2)请你提出改进这个实验的办法．　　　　　　　　　　　　　　　　　　　　　　　　　 。

(3)乙图是用天平测玻璃杯质量时所加砝码和游码位置情况，则玻璃杯质量为_____g．

20. 为了测定木块所受到的滑动摩擦力，两个实验小组分别设计了甲、乙两种实验方案，实验装置如图11所示。实验中不计弹簧测力计的重力。

甲方案：在水平实验桌面上将木板用线拉住，通过弹簧测力计沿木板方向水平拉木块，使木块在木板上面滑动。

乙方案：将木板放在水平实验桌面上，用线通过弹簧测力计水平地拉住木块，沿木板方向水平拉木板，使木板在木块下面滑动。

(1)从实验操作方面考虑，应选择________方案。简述你选择的理由？

理由　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(2)从实验误差方面考虑，应选择_________方案。简述你选择的理由？

理由　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　。

19．　　　 (9分)在图10所示的电路中，电源电压为6V，电阻R₁=8Ω，R₂=4Ω，R₃=12Ω．求：

(1)S_l，S₂都断开时，电流表和电压表的示数各是多少?

(2)S₁，S₂都断开时，电阻R₁消耗的电功率是多少?

(3)S₁，S₂都闭合时，电流表和电压表的示数各是多少?

18．(9分)如图9所示，小华同学骑着一辆自行车在平直公路上匀速运动500m，所用时间为100s.假设自行车在行驶过程中受到的阻力为120N.请你解答：

(1)自行车行驶的速度?

(2)在这段过程中，该同学做功的功率?

(3)若小华和自行车总质量为60kg，每个车胎与地面的接触面积为20cm²，则该同学骑车时，自行车对地面的压强为多少？(g取10N/kg)

17. 传送带上有一个物体M，质量为2kg ,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力．请在图8中画出M受力情况的示意图．

16．将图7中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改变电磁铁磁性的强弱；B．使小磁针静止时如图所示．　　　　　　　　

图7　　　　　　　　　　　　　　　　　　　 图8 　　　　

15、微波炉是效率很高的家用电器，一个标有“220V，880W”的微波炉，正常使用时，其电阻是_________Ω，通过它的电流是__________A，若用它煮一餐饭花15分钟的时间，则煮一餐饭用__________度电。

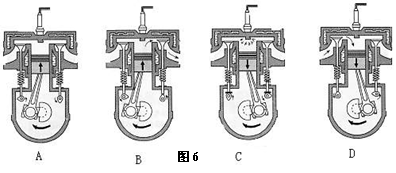

14、图6是汽油机工作的四个冲程(顺序已打乱)，汽油机一个工作循环对外做功_____次；图______是做功冲程，请按一个工作循环的过程，将四个图重新排序：____________

13．随着生活水平的不断提高，小明同学家准备重新装修．他家原来所用电能表的规格是“220V　 10A”，原有 250W电冰箱一台、800W电饭锅一只、200W洗衣机一台，其余照明灯和电视机的功率总计约有 180W，这些用电器在电路上是　 联的，若它们同时正常工作，通过电能表的实际电流是　　 A；现在准备再增加 2000W的空调两台，以及功率为 400W的装饰灯组，那么这次重新装修，除了更换室内所有导线和保险丝外，还必须更换的主要电路元件是　　　 ．

12.放在水平地面上重5000N的木箱，受到水平向右100N推力时没有推动，木箱受到的摩擦力　　　 100N(填“大于”“小于”“等于”)；用120N的推力时，木箱恰好作匀速直线运动，则木箱受到的摩擦力是________；在木箱下垫上几根圆木后仍然匀速水平向右推，此时木箱受到的摩擦力　　　 (填“增大”，“减小”或“不变”)。
