14．如图7所示是一组合搬运机械，它由一个电动机和一个带有定滑轮的斜面组合而成。已知斜面长为6m、高为3m。现用该机械将一质量为0.6t的重物，从地面匀速搬运到3m高的平台，电动机消耗的电能为4.5×10⁴J，电动机输出的机械功为3.6×10⁴J。则此过程中，使用该机械所做的额外功为______J，该组合机械的机械效率为_______(g取10N／kg)

13．如图6所示，将两个质量相同的橡皮泥做成实心球形和碗形，分别放人相同的甲、乙两杯水中，静止时甲杯中橡皮泥所受的浮力　　 (选填“大于”“小于”或“等于”)乙杯中橡皮泥所受的浮力，　　 杯中水面升高得多．

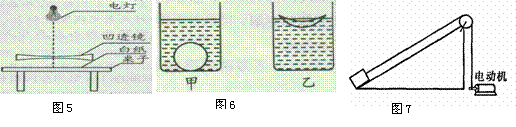

12．如图5所示，夜晚，把桌子放在电灯下面，在桌面放一张白纸，然后再把凹透镜放在白纸上。当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变　　　 ，光斑的亮度则逐渐变　　　 (全部选填“大”、“小”)。

11．如图4所示，一开口的杯子，装上8 cm高的水后，放在水平桌面上。已知杯子内部底面积为50 cm²，外部底面积为60 cm²；杯子装上水后的总质量为0.6 kg。则水对杯底的压力为　　　 N。杯子对桌面的压强为________ Pa。(g取10N/kg)

10．甲、乙两个实心均匀正方体物块放在水平地面上，它们的质量相等，密度关系是，当在甲、乙两物块上，分别放重为G₁、G₂的物体或分别施加竖直向上的力F₁、F₂(F₁、F₂均小于物块重力)时，甲、乙两物块对水平地面的压强相等，则G₁与G₂、F₁与F₂的大小关系是

　 　A．G₁>G₂，F₁>F₂　 　　　　　　　　　B．G₁>G₂，F₁<F₂ 　　

C．G₁<G₂，F₁<F₂　 　　　　　　　　　D．G₁<G₂，F₁>F₂

9．如图3所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑动过程中，图中电压表和电流表的示数变化正确的是

A．电压表示数不变，电流表示数变大

B．电压表示数变小，电流表示数变大

C．电压表示数不变，电流表示数变小

D．电压表示数变大，电流表示数变小

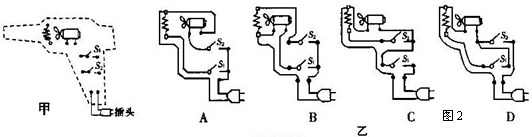

8．如图2--甲所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。要求在使用时。只要断开S₁，则既无风也不发热；只闭合S₁时吹冷风；闭合S₁和S₂时吹热风。图2--乙是某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是

7．青藏铁路建成后，乘高原列车去西藏旅游的人越来越多。与普通列车相比，高原列车内还配有供氧系统和医疗应急系统，这样做是因为高原上

A．大气压强小，空气中含氧量小　　　　 B．大气压强大，空气中含氧量大

C．大气压强小，空气中含氧量大　　　　 D．大气压强大，空气中含氧量小

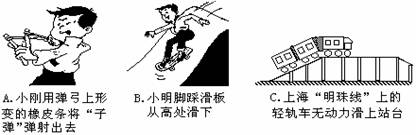

6．下面的四幅图中属于动能转化为重力势能的是

5．有一种新型锁--声纹锁．只要主人说出事先设定的暗语就能把锁打开，别人即使说出暗语也打不开。这种声纹锁辨别声音的主要依据是 　 　A．音调　　 　　　　　　　　　 B．响度　　　

C．音色　　 　　　　　　　　　D．声速
