30.在“用电压表和电流表测电阻”的实验中，小红同学连接完实验电路，闭合开关，此时电压表和电流表的指针位置分别如图17所示，则电压表的示数是　　　　 V，电流表的示数

是　　　　 A。当调节滑动变阻器的滑片时，小红发现电压表示数始终没有发生变化，已知实验中使用的是稳压电源，电源两端电压保持不变，则出现这一现象的原因是电压表接到了

　　　　　　　　　 的两端。(选填：“电源”、“滑动变阻器”或“待测电阻”)

29．玄武岩是修理公路、铁路、机场跑道所用石料中比较好的材料，具有抗压性强、抗腐蚀性强等优点，使用天平和量筒测玄武岩的密度。用调好的天平测量玄武岩的质量，天平平衡时，右盘中的砝码及游码在标尺上的位置如图16甲所示，玄武岩的质量是________g；测量玄武岩体积如图16乙所示，玄武岩的体积是______cm³；计算得到玄武岩的密度是________________kg/m³。

28. 图15中的情景表示了力的作用效果，其中图_______主要表示力能使物体的运动状态发生改变；图_________主要表示力能使物体发生形变。(选填:“A”、“B”、“C”或“D”)

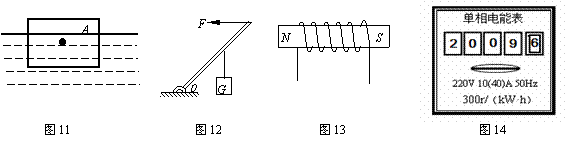

27. 如图14所示，电能表的读数为 　　　　　　　kW·h。

26．如图13所示，根据电磁铁两端的N、S极,在图中标出电流方向。

25．如图12所示，O为杠杆的支点，画出力F的力臂。

24．在图11中画出漂浮在水面上的物体A静止时所受重力的示意图。

23．小军利用滑轮组竖直向上匀速提升物体，如图10所示，第一次提升时，滑轮组的机械效率为75%，小军对地面的压力为F₁；第二次提升时，将物体完全浸没在某种液体中匀速提升，小军对地面的压力为F₂， F_1: F₂=1:4，已知小军的质量为70kg，提升的物体质量为90 kg,假设在拉绳子的过程中，小军对绳子的拉力与地面的压力始终竖直向下，且在同一直线上,不计绳重和摩擦，g取10N/kg，则第二次浸没在液体中匀速提升时，液体对物体的浮力大小是　　　　　　　 N。

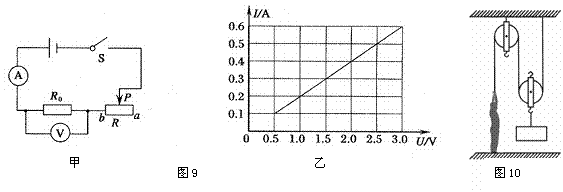

22． 图9甲是研究电流与电压关系的电路图。开关S闭合后。将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图9乙所示．实验时，电源电压3V保持不变，结合图像可知,当滑片P位于a端时，滑动变阻器消耗的电功率是　　　　 W。

21．我们能够分辨出各种不同乐器的声音，是因为它们的　　　　　 　不同。
