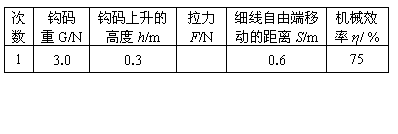

31．如图18所示，是小阳同学测定滑轮组机械效率的装置。 该同学实验中测量的有关数据如下表，请你根据表中数据画出实验中滑轮组的绕线，并将他遗漏的数据填写在下表中的空格中。(2分)

30．用图17所示的装置，探究水和煤油的吸热能力是否相同。在这个实验中，用两个相同的玻璃杯，两只相同的温度计，两个相同的酒精灯，加热相同的时间，实验中应注意保持　　　　　　　 相同，观察　　　　　　　　　 的变化。(3分)

29．小阳用焦距为10cm的凸透镜做实验，验证课上学到的照相机的成像原理。他将点燃的蜡烛放在离凸透镜25cm远处，沿光具座移动光屏，使光屏离凸透镜从10cm到20cm范围内移动如图16所示，但在光屏上始终得不到烛焰倒立、缩小的实像，经过分析他发现造成这种现象的原因是 　　　　　　　　。(2分)

28．老师在做演示实验“研究电阻的大小与哪些因素有关”时，演示板上有四根金属线如图15所示，图中a 为锰铜线，b、c、d为镍铬合金线，S表示横截面积。在研究电阻的大小与导体材料的关系时，老师选择了其中　　　　 两根金属导线分别进行实验比较的。(2分)

27．图14是小木桌放在细沙上的演示实验的示意图。这个实验可以初步说

明压力的作用效果跟___________________有关。(2分)

26．如图13所示，电阻箱的示数为　　　　　　　　 Ω。(2分)

25．在图12中，根据光的反射定律画出反射光线OB的入射光线。(2分)

24．如图11所示，弹簧测力计的指针不动时，物体重是________N。(2分)

23.一个密度计如图10所示，其刻度部分的A、B 两点，分别是最上面和最下面的刻度位置，这个密度计的测量范围是1.00×10³kg/m³-1.60×10³kg/m³,把这个密度计放入某种液体中，液面的位置恰好在A、B的中点C处，则这种液体的密度是_______ g/cm³。 (计算结果保留两位小数)　　　　　　　　　 　　　　　　　

22．如图9甲所示电路中，R₁是滑动变阻器，R₂是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图像如图9乙所示，则滑动变阻器的最大阻值为　　　Ω。
