9、伏安法测电阻

(1)伏安法

根据部分电路的欧姆定律I=可知,电阻R=,因此,只要用电压表测出电阻两端的电压U,用电流表测出通过电阻的电流I,就可以求出未知电阻的阻值R。

利用电压表和电流表测电阻的方法,叫做伏安法。

(2)伏安法测电阻的原理

部分电路欧姆定律:R=

(3)伏安法测电阻的两种接法

①外接法:由于电流表接在电压表跨接的两点以外的电路中,故称为外接法。外接法电路如右图所示。

②内接法:由于电流表接在电压表跨接的两点以内的电路中,故称为内接法。内接法电路如右图所示。

(4)伏安法测电阻的误差分析

①外接法的误差

a.误差产生的原因:由于电压表的分流作用。

b.测量值与真实值之间的关系

R=             R==

在内接法中,测量的是待测电阻与电流表串联后的电阻,由上面的公式可知

R<R

若已知电压表的内阻RV,待测电阻的测量值R,怎样求得待测电阻的真实值R呢?

分析:外接法测得的电阻R是待测电阻与电压表电阻的并联值,即

R=

解得:R

c.外接法的绝对误差

ΔR=R-=

d.外接法的相对误差

δ==

②内接法的误差

a.误差产生的原因:由于电流表的分压作用。

b.测量值与真实值之间的关系

R=             R== -RA

在内接法中,测量的是待测电阻与电压表并联后的电阻,由上面的公式可知

R>R

若已知电流表的内阻RA,待测电阻的测量值R,怎样求得待测电阻的真实值?

分析:内接法测得的电阻R是待测电阻与电流表电阻的串联值,即

R=RA+R

解得:R=R-RA

c.内接法的绝对误差

ΔR=(R+RA)-R=RA

d.外接法的相对误差

δ==

(4)伏安法测电阻的电路选择

①当RV>>Rx时,电压表分流作用小,采用电流表外接法

若待测电阻的阻值比电压表内阻小得多,因电压表分流引起的误差就越小,故采用电流表外接法。

②若Rx>>RA,电流表的分压作用小,采用电流表内接法

若待测电阻的阻值比电流表的内阻大得越多,因电流表的分压而引起的误差越小,故采用电流表内接法。

③当R>时,内接法的相对误差较小。R<时,外接法的相对误差较小。

如图所示,是内、外接法中的相对误差与待测电阻的关系图象。当内、外接法的相对误差相等时,有

R≈

当知道RA、RV与待测电阻的大致数值时,上式是伏安法测电阻电路的定量判据。

当R>时,内接法的相对误差较小,应选择内接法电路。R<时,外接法的相对误差较小,应选择外接法电路。

用伏安法测电阻的遗憾是不能直接读出待测电阻的阻值,实际中常用能直接测量电阻的仪器──欧姆表来测量电阻。

例题:某同学用伏安法测一个未知电阻的阻值,他先将电压表接在a点,读得两表示数分别为U1=3.0 V,I1=3.0 mA,然后将电压表改接在b点,读得两表示数分别为U2=2.9 V,I2=4.0 mA,如图所示,由此可知电压表应接到_______点误差较小,测得Rx值应为____Ω.

解析:两种接法中两表示数变化分别为:

ΔU=U1-U2=(3.0-2.9 )V=0.1 V

ΔI=I2-I1=(4.0-3.0 )mA=1.0 mA

则=,=

很明显,电流表示数变化较电压表示数变化明显,这说明电压表的分流作用较大,为了减小误差,应采用电流表内接法,即电压表应接到a点。

当电压表接a点时,Rx==1000Ω。

试题详情

8、电压表和电流表

(1)把表头G改装成电压表V

①把表头G改装成电压表V的方法

用表头G虽然能够用来测量电压,但由于表头的满偏电流一般很小,因此表头能够测量的最大电压也很小,所以不能直接用来测量较大的电压。当加在表头两端的电压大于满偏电压时,通过表头的电流就大于满偏电流,可能将表头烧坏。利用串联电阻的分压作用,给表头G串联一个适当的电阻R,能将表头改装成一个量程较大的电压表V,用改装后的电压表V就可以测量较大的电压。

②把表头G改装成电压表V的原理

原理:串联电阻的分压作用。

电压表V由表头G和分压电阻R组成,如图虚线框内所示。

所谓量程U,意思是当电压表V两端的电压为U时,表头G分担的电压为满偏电压Ug,通过表头G 的电流为满偏电流Ig,指针指在最大刻度处,所以表盘最大刻度处的电压值为量程U。

在表头的刻度盘上标出对应的电压值,就改装成了电压表。

③分压电阻的计算

根据串联电路基本特点可知,当表头G满偏时,流过分压电阻R的电流为Ig

表头满偏时表头两端的电压Ug=IgRg,分压电阻R两端的电压UR=U-Ug=U-IgRg

Ig==

R=Rg  Rg=( -1)Rg=(n-1) Rg

n=为电压量程扩大的倍数。

④改装后电压表的内阻

改装后的电压表由表头和分压电阻串联而成,电压表的内阻RV应为两者串联的电阻。

RV=Rg+R=

⑤改装后的电压表标度

当流过表头的电流为I1时,加在电压表V两端的电压UAB=I1(Rg+R),表明加在电压表两端的电压与电流成正比。当流过表头的电流为满偏电流Ig时,电压表V两端的电压达到最大值,即改装后的量程U,则U=Ig(Rg+R)。

因此,只要将原来表头的刻度盘的每一刻度值扩大为原来的(Rg+R)倍,就得到改装后的电压表V的表盘。

例题:一表头G,内阻Rg=10Ω,满偏电流Ig=3 mA,把它改装成量程U=3 V的电压表,要串联一个多大的电阻R?

解析:表头G的满偏电压Ug=IgRg,分压电阻两端的电压UR=U-Ug=U-IgRg,

据欧姆定律可知,分压电阻的阻值R,

R=== -Rg=990Ω

例题:如图所示,一个有3 V和30 V两种量程的电压表,表头内阻为15 Ω,满偏电流为1 mA,求R1、R2的阻值各为多大?

解析:由题意知,Rg=15Ω,Ig=1 mA=1×10-3A,U1=3 V,U2=30 V。

R1= -Rg=2985Ω

当量程为30 V时,Rg+R1相当于表头。

R2= -(Rg+R1)=27000Ω。

(2)把表头G改装成电压表A

①把表头G改装成电压表A的方法

用表头G虽然能够用来测量电流,但是由于表头的满偏电流Ig很小,因此,表头能够测量的最大电流也很小,所以不能用表头去测量较大的电流。利用并联电阻的分流作用,给表头G并联一个适当的分流电阻R,将表头G改装成一个量程较大的电流表A,利用改装后的电流表A就可以测量较大的电流了。

②把表头G改装成电压表V的原理

原理:并联电阻的分流作用。

电流表A由表头G和电阻R并联组成,如图虚线框内所示。

所谓量程I,意思是通过电流表A的电流为I时,通过表头G的电流为满偏电流Ig,指针指在最大刻度处,所以改装后电流表A的表盘最大刻度处标值为I。

在表头的刻度盘上标出对应的电流值,就改装成了电流表。

③分流电阻的计算

如图所示,有一个表头G,其内阻为Rg,满偏电流为Ig,将它改装成量程为I的电流表,要并联一个多大的电阻R?

当表头G满偏时,加在表头两端的电压为Ug=IgRg。根据并联电路的基本特点,加在电阻两端的电压UR=Ug=IgRg。通过分流电阻R的电流IR=I-Ig。根据并联电路的基本特点和部分欧姆定律有:

UR=Ug=IgRg=IRR=(I-Ig)R

R==Rg=Rg=Rg=Rg

n=为电流量程扩大的倍数。

④改装后电流表的内阻

改装后的电流表由表头和分流电阻并联而成,电流表的内阻RA应为两者并联的电阻。

RA==

⑤改装后的电流表标度

当流过表头G的电流为满偏电流Ig时,流过电流表A的电流最大,为改装后电流表的量程I。

I=Ig+IR=Ig+=Ig(1+)=Ig

因此,只要将原来表头的刻度盘的每一刻度值扩大为原来的倍,就得到了改装后的电流表A的表盘。

例题:有一表头G,内阻Rg=25Ω,满偏电流Ig=3 mA,把它改装成量程为0.6 A的电流表,要并联一个多大的电阻R?改装后电流表的内阻RA为多大?

解析:由题意知,Rg=25Ω,Ig=3 mA=3×10-3A,I=0.6 A。

据并联电路的基本特点可知,加在电阻R两端的电压与加在表头G两端的电压相等,即UR=IgRg

通过电阻R的电流IR=I-Ig

电阻R==Rg=0.126Ω

改装后电流表的内阻RA

RA==0.125Ω

说明:通过计算发现,改装后的电流表的内阻RA非常小,解题时一般不计电流表的内阻。对于理想的电流表,可认为其内阻等于零,在电路中可等效成导线。

例题:如图所示,有一个表头G,满偏电流Ig=500 mA,内阻Rg=200Ω,用它改装为有1 A和10 A两种量程的电流表,求R1、R2的阻值各为多大?

解析:当公共端与1 A端接入电路时,当公共端与10 A端接入电路时,量程为I2=10 A.

当接入量程为I1=1 A时,电阻R1和R2串联,再与表头内阻Rg并联,由并联电路中的电流分配关系可得:

R1+R2=Rg

代入Ig、I、Rg的数值得

R1+R2=200Ω                                   ①

当接入量程为I2=10 A时,电阻R1与表头支路的电阻Rg+R2并联,由并联电路的特点可知:

Ig(Rg+R2)=(I2-Ig)R1

代入Ig、I2、Rg的数值,可得

R2+200Ω=19 R1

由①②解得

R1=20Ω、R2=180Ω

说明:对于I1=1 A的量程,G是它的表头,对于I2=10 A的量程,G与R2串联后相当于它的表头。

试题详情

7、电流表G(表头)的构造和工作原理

 (1)主要构造

表头G是指小量程的电流表,即灵敏电流计。

常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。

(2)工作原理

当线圈中有电流通过时,线圈在磁场力的作用下带着指针一起偏转,通过线圈的电流越大,指针偏转的角度就越大,且θ∝I。这样根据指针的偏角就可以知道电流的大小。若在表头刻度盘上标出电流值就可以测量电流了。

(3)表头G的主要参数

①满偏电流Ig:表头指针偏转到最大刻度时的电流,叫满偏电流Ig

②表头的内阻Rg:表头线圈的电阻,叫做表头的内阻Rg

③满偏电压Ug:表头通过满偏电流时加在它两端的电压,叫满偏电压,用Ug表示。

Ug=IgRg

试题详情

6、串联电路和并联电路

⑴串联电路

①串联电路的基本特点:电路中各处的电流强度相等;电路两端的总电压等于各部分电路两端的电压之和;串联电路的总电阻等于各个电阻阻值之和。

②串联电路中各个电阻两端的电压与它的阻值成正比。

③串联电路中各个电阻消耗的功率与它们的阻值成正比,

④串联电路消耗的总功率等于各个电阻消耗的功率之和。

⑵并联电路

①并联电路的基本特点:各并联支路两端电压相等;总电流等于各支路电流之和,并联电路的总电阻的倒数等于各支路电阻倒数之和。

②并联电路中,各个支路的电流强度与电阻成反比。

③并联电路中,各支路消耗的电功率与电阻成反比。

④并联电路消耗的总功率等于各个电阻消耗的功率之和。

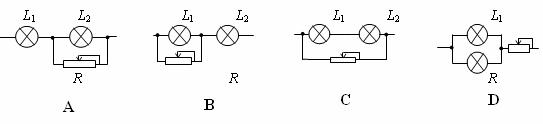

例题:已知如图,两只灯泡L1L2分别标有“110V,60W”和“110V,100W”,另外有一只滑动变阻器R,将它们连接后接入220V的电路中,要求两灯泡都正常发光,并使整个电路消耗的总功率最小,应使用下面哪个电路?

解:A、C两图中灯泡不能正常发光。B、D中两灯泡都能正常发光,它们的特点是左右两部分的电流、电压都相同,因此消耗的电功率一定相等。可以直接看出:B图总功率为200W,D图总功率为320W,所以选B。

例题: 已知如图,电源内阻不计。为使电容器的带电量增大,可采取以下那些方法:

A.增大R1   B.增大R2   C.增大R3   D.减小R1

解:由于稳定后电容器相当于断路,因此R3上无电流,电容器相当于和R2并联。只有增大R2或减小R1才能增大电容器C两端的电压,从而增大其带电量。改变R3不能改变电容器的带电量。因此选BD。

例题: 已知如图,R1=30Ω,R2=15Ω,R3=20Ω,AB间电压U=6V,A端为正C=2μF,为使电容器带电量达到Q =2×10- 6C,应将R4的阻值调节到多大?

解:由于R1 R2串联分压,可知R1两端电压一定为4V,由电容器的电容知:为使C的带电量为2×10-6C,其两端电压必须为1V,所以R3的电压可以为3V或5V。因此R4应调节到20Ω或4Ω。两次电容器上极板分别带负电和正电

还可以得出:当R4由20Ω逐渐减小的到4Ω的全过程中,通过图中P点的电荷量应该是4×10-6C,电流方向为向下

例题:如图所示,电路中ab是一段长10 cm,电阻为100Ω的均匀电阻丝。两只定值电阻的阻值分别为R1=80Ω和R2=20Ω。当滑动触头Pa端缓慢向b端移动的全过程中灯泡始终发光。则当移动距离为____cm时灯泡最亮,移动距离为_____cm时灯泡最暗。

解:当P移到右端时,外电路总电阻最小,灯最亮,这时aP长10cm。当aP间电阻为20Ω时,外电路总电阻最大,灯最暗,这时aP长2cm。

试题详情

5、闭合电路中的功率

(1)闭合电路中的能量转化

qE=qU+qU

在某段时间内,电能提供的电能等于内、外电路消耗的电能的总和。

电源的电动势又可理解为在电源内部移送1C电量时,电源提供的电能。

(2)闭合电路中的功率

EI=UI+UI

EI=I2R+I2r

说明了电源提供的电能只有一部分消耗在外电路上,转化为其他形式的能,另一部分消耗在内阻上,转化为内能。

(3)电源提供的电功率

电源提供的电功率,又称之为电源的总功率。

P=EI=

R↑→P↓,R→∞时,P=0。

R↓→P↑,R→0时,Pm=。

(4)外电路消耗的电功率

外电路上消耗的电功率,又称之为电源的输出功率。

P=UI

定性分析

I=

U=E-Ir=

从这两个式子可知,R很大或R很小时,电源的输出功率均不是最大。

定量分析

P=UI==

所以,当R=r时,电源的输出功率为最大,P外max=。

图象表述:



从P-R图象中可知,当电源的输出功率小于最大输出功率时,对应有两个外电阻R1、R2时电源的输出功率相等。可以证明,R1、R2和r必须满足:r=。

(5)内电路消耗的电功率

内电路消耗的电功率是指电源内电阻发热的功率。

P=UI=

R↑→P↓,R↓→P↑。

(6)电源的效率

电源的输出功率与总功率的比值。

η==

当外电阻R越大时,电源的效率越高。当电源的输出功率最大时,η=50%。

例题:在如图所示的电路中,电源的电动势为1.5V,内阻0.12Ω,外电路的电阻为1.38Ω,求电路中的电流和路端电压。

解析:由题意知,电源电动势E=1.5 V,内阻r=0.12Ω,外电阻R=1.38Ω。

由闭合电路欧姆定律可求出电流I:

I=I==1 A。

路端电压为

U=IR=1.38 V。

例题:如图所示,在图中R1=14Ω,R2=9Ω。当开关S切换到位置1时,电流表的示数为I1=0.2A;当开关S切换到位置2时,电流表的示数为I2=0.3A。求电源的电动势E和内电阻r。

解析:由题意知,R1=14Ω,R2=9Ω,I1=0.2A,I2=0.3 A,根据闭合电路欧姆定律可列出方程:

E=I1R1+I1r

E=I2R2+I2r

消去E,解出r,得

r=

代入数值,得r=1Ω。

将r值代入E=I1R1+I1r中,得

E=3 V

例题:如图为某一电源的外特性曲线,由图可知,该电源的电动势为     V,内阻为   Ω,外电路短路时通过电源的电流强度为     A

解析:在U轴上的截距2V为电源电动势,斜率的绝对值=/0.5=0.4Ω为电源内阻,短路电流为ε/r=2/0.4=5(A)

例题:如图所示的电路中,当滑动变阻器的滑动头向上端移动时,下列结论正确的是( )

A、电压表的示数增大,电流表的示数减小

B、电压表和电流表的示数都增大

C、电压表的示数减小,电流表的示数增大

D、电压表和电流表的示数都减小。

解析:本题中R1R2是定值电阻,电压表测量的是路端电压。当变阻器滑头向上移动时,R3变大,导致总电阻变大,总电流变小,对应路端电压U=R-Ir增大,而R1上电压U1=IR1降低,U2=U-U1升高,故R2上电流I2增大,最后由I=I2+I3I3(即电流表示数)变小.

例题: 已知如图,E =6V,r =4Ω,R1=2Ω,R2的变化范围是0~10Ω。求:①电源的最大输出功率;②R1上消耗的最大功率;③R2上消耗的最大功率。

解:①R2=2Ω时,外电阻等于内电阻,电源输出功率最大为2.25W;②R1是定植电阻,电流越大功率越大,所以R2=0时R1上消耗的功率最大为2W;③把R1也看成电源的一部分,等效电源的内阻为6Ω,所以,当R2=6Ω时,R2上消耗的功率最大为1.5W。

例题:如图所示,电源电动势为E,内电阻为r.当滑动变阻器的触片P从右端滑到左端时,发现电压表V1、V2示数变化的绝对值分别为ΔU1ΔU2,下列说法中正确的是

A.小灯泡L1L3变暗,L2变亮

B.小灯泡L3变暗,L1L2变亮

C.ΔU1<ΔU2

D.ΔU1>ΔU2

解:滑动变阻器的触片P从右端滑到左端,总电阻减小,总电流增大,路端电压减小。与电阻蝉联串联的灯泡L1L2电流增大,变亮,与电阻并联的灯泡L3电压降低,变暗。U1减小,U2增大,而路端电压U= U1+ U2减小,所以U1的变化量大于 U2的变化量,选BD。

试题详情

4、路端电压跟负载的关系

(1)路端电压:外电路的电势降落,也就是外电路两端的电压,通常叫做路端电压。

(2)路端电压跟负载的关系

当外电阻增大时,电流减小,路端电压增大;当外电阻减小时,电流增大,路端电压减小。

定性分析

R↑→I(=)↓→Ir↓→U(=E-Ir)↑

R↓→I(=)↑→Ir↑→U(=E-Ir)↓



特例:

0

0

外电路断路:R↑→I↓→Ir↓→U=E。

0

外电路短路:R↓→I(=)↑→Ir(=E)↑→U=0。

图象描述

路端电压U与电流I的关系图象是一条向下倾斜的直线。U-I图象如图所示。

直线与纵轴的交点表示电源的电动势E,直线的斜率的绝对值表示电源的内阻。

试题详情

3、闭合电路欧姆定律

(1)内电路和外电路

①内电路:电源内部的电路,叫内电路。如发电机的线圈、电池内的溶液等。

②外电路:电源外部的电路,叫外电路。包括用电器、导线等。

(2)内电阻和外电阻

①内电阻:内电路的电阻,通常称为电源的内阻。

②外电阻:外电路的总电阻。

(3)电源的电动势与内、外电路中的电势降落关系

①外电路的电势降落与内电路的电势降落

a.外电路的电势降落U

在外电路中,电流由电势高的一端流向电势低的一端,在外电阻上沿电流方向有电势降落,用U表示。

b.内电路的电势降落U

在电源的内电阻上也胡电势降落,用U表示。

②电源的电动势与内、外电路中的电势降落关系

在闭合电路中,电源的电动势E等于内外电路上的电势降落U、U之和。

E=U+U

(4)闭合电路欧姆定律

①内容:闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比,这个结论叫做闭合电路的欧姆定律。

②公式:I=

③适用条件:外电路是纯电阻的电路。

试题详情

2、电阻定律  电阻率

(1)电阻定律

①内容:导体的电阻R跟它的长度L成正比,跟它的横截面积S成反比,这就是电阻定律。

②公式:R=ρ       (决定式)

③适用条件:电阻定律适用于粗细均匀的金属导体,也适用于浓度均匀的电解液。

(2)电阻率:比例常数ρ跟导体的材料有关,是一个反映材料导电性能的物理量,称为材料的电阻率。

①物理意义:电阻率是反映材料导电性能的物理量,称为材料的电阻率。

材料的电阻率在数值上等于这种材料制成的长为1m、横截面积为1m2的导体的电阻。

②单位:在国际单位制中,ρ的单位是欧姆米,简称欧米,符号是Ω·m。

几种导体材料在20℃时的电阻率

材   料
ρ/Ω·m
材   料
ρ/Ω·m

1.6×10-8

1.0×10-7

1.7×10-8
锰铜合金
4.4×10-7

2.9×10-8
镍铜合金
5.0×10-7

5.3×10-8
镍铬合金
1.0×10-6

锰铜合金:85%铜,3%镍,12%锰。

镍铜合金:54%铜,46%镍。

镍铬合金:67.5%镍,15%铬,16%铁,1.5%锰。

③电阻率与温度有关

金属的电阻率随着温度的升高而增大。

电阻温度计就是利用金属的电阻随温度变化制成的。

锰铜合金和镍铜合金的电阻率随温度变化极小。常用来制作标准电阻。

例题:一段均匀导线对折两次后并联在一起,测得其电阻为0.5Ω,导线原来的电阻多大?若把这根导线的一半均匀拉长为三倍,另一半不变,其电阻是原来的多少倍?

解析:一段导线对折两次后,变成四段相同的导线,并联后的总电阻为0.5Ω,设每段导线的电阻为R,则=0.5Ω,R=2Ω,所以导线原来的电阻为4R=8Ω。

若把这根导线的一半均匀拉长为原来的3倍,则这一半的电阻变为4Ω×9=36Ω,另一半的电阻为4Ω,所以拉长后的总电阻为40Ω,是原来的5倍。

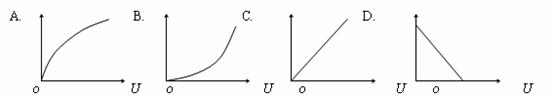

例题:实验室用的小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示:

解:灯丝在通电后一定会发热,当温度达到一定值时才会发出可见光,这时温度能达到很高,因此必须考虑到灯丝的电阻将随温度的变化而变化。随着电压的升高,电流增大,灯丝的电功率将会增大,温度升高,电阻率也将随之增大,电阻增大,。U越大I-U曲线上对应点于原点连线的斜率必然越小,选A。

例题:如图所示,在相距40km的A、B两地架两条输电线,电阻共为800Ω,如果在A、B间的某处发生短路,这时接在A处的电压表示数为10V,电流表的示数为40mA,求发生短路处距A处有多远?

解析:设发生短路处距离A处有x米,据题意知,A、B两地间的距离l=40 km,电压表的示数U=10 V,电流表的示数I=40 mA=40×10-3A,R=800Ω。

根据欧姆定律I=可得:A端到短路处的两根输电线的电阻Rx

Rx==250Ω                                ①

根据电阻定律可知:

Rx=ρ                                    ②

A、B两地输电线的电阻为R,R=ρ          ③

由②÷③得

=                                       ④

解得x=12.5 km。

试题详情

1、欧姆定律、电阻

(1)导体中的电流跟导体两端电压的关系

德国的物理学家欧姆通过实验研究得出结论:导体中的电流I跟导体两端的电压成正比,即I∝U。

I=    或者  R=

(2)电阻

①定义:导体对电流的阻碍作用,叫做导体的电阻。

②定义式:R=   (量度式)

③单位:电阻的单位是欧姆,简称欧,符号是Ω。

如果在某段导体的两端加上1V的电压,通过的电流是1A,这段导体的电阻就是1Ω。所以,1Ω=1V/A。

常用的电阻单位还有千欧(kΩ)和兆欧(MΩ):

1 kΩ=103Ω

1 MΩ=106Ω

④物理意义

电阻是导体本身的一种特性,由导体本身决定。

注意:导体的电阻与导体两端的电压U及导体中的电流I没有关系,不能说导体的电阻R跟加在导体两端的电压U成正比,跟导体中的电流I成反比。

(3)欧姆定律

①内容:导体中的电流I跟导体两端的电压U成正比,跟导体的电阻R成反比。

②公式:I=    (决定式)

③适用条件:实验表明,除金属外,欧姆定律对电解质溶液也适用,但对气体(如日光灯管中的气体)和某些导电器件(如晶体管)并不适用。

④注意:使用欧姆定律计算时,要注意I、U、R的同体同时对应关系。

当导体的电阻随温度明显变化时,R应是测量时的实际电阻。

例题4:某电阻两端电压为16 V,在30 s内通过电阻横截面的电量为48 C,此电阻为多大?30 s内有多少个电子通过它的横截面?

解析:由题意知U=16 V,t=30 s,q=48 C。

通过电阻的电流I==1.6 A

据欧姆定律I=得,R==10Ω

通过横截面的电子数n==3.0×1020

故此电阻为10Ω,30 s内有3.0×1020个电子通过它的横截面。
