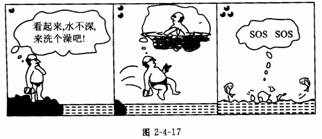

4．(创新题·月考高频题)图2-4-17的漫画说明了一个什么问题?

3．(创新题)如图2-4-15，一束光线从空气斜射入水槽中，如果入射角逐渐增大，折射角　　 (　　 )

　 A．逐渐减小，且总大于入射角

　 B．逐渐增大，且总大于入射角

　 C．逐渐增大，且总小于入射角

　 D．逐渐减小，且总小于入射角

(1)一变：一束方向不变的光线斜射入水槽当中(如上图)，这时的反射角是β，折射角是γ，若把水槽的左端垫高一些，待水面重新恢复平静时，反射角是β₁，折射角是γ₁，那么(　　 )

　 A．β₁＜β，γ₁＞γ　　 B．β₁＝β，γ₁＝γ

　C．β₁＜β，γ₁＜γ　　 D．β₁＞β，γ₁＞γ

(2)二变：一束方向不变的光线从右方斜射向玻璃砖(如图2－4-16)，这时的反射角是a，折射角是b，若把玻璃砖的左端垫高一些，反射角是a_l，折射角是b₁，那么　　 (　　 )

2．(易错)在平静的湖面上映出了天上的白云，小刚对小明说：“你看，鱼在云中游泥!”他看到的实际上是　　 (　　 )

　 A．云和鱼都是由光的反射产生的虚像

　 B．云和鱼分别是由光的反射和折射产生的虚像

　 C．云和鱼都是由光的折射产生的实像

　 D．云和鱼分别是由光的折射产生的实家和光的反射产生的虚像

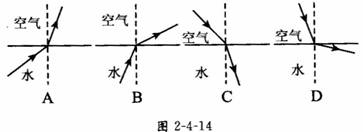

1．(易错题·2005年)潜水员在水中看岸上的小鸟，图2-4-14能正确地表示其光线传播大致路径的是　　 (　　 )

6．(2005年·宿庄市)李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙(如图2-4-13所示)，他用激光笔照射到了这只青蛙．

　　 (1)请你在图中画出李华在照射青蛙时的人射光线、折射光线和反射光线；

　　 (2)李华看到的“青蛙”比青蛙的实际位置距水面是深一些，还是浅一些?

答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　

5．水中发光点S发出的一束光线射人空气后成虚像S′；如图2-4-12，在图中分别画出折射光线和入射光线，完成光路图．

4．如图2-4-11，人眼在A处看到月处有一白色鹅卵石，若从A处用激光手电筒的激光来照射到鹅卵石上，请画出从A处射出的激光照到白色鹅卵石上的光路图．

3．(2005年·德阳市)如图2-4-10所示，一束光从空气射入水中，用箭头标出光线前进的方向．

2．如图2-4-9，画出光经过厚玻璃砖时的折射光线的大致方向．

5．将刻度尺斜插入盛有水的碗中，从水面上看去水中尺子的刻度情况　 (　　 )

　 A．变密了　 B．变疏了 C．一部分变密，一部分变疏　 D．疏密没有变化

识点三　 光的折射作图

1，如图2－4-8，一束光垂直射向一顶角为30°的玻璃三棱镜，请画出光通过三棱镜的光路图．
