4、等效法测电阻

解析：先将待测电阻和一已知电阻串联(或并联)在电路中，再接入电流表或电压表，读出此时电表的示数；用电阻箱代替待测电阻接入原来的电路，电路中其他部分保持不变，调节电阻箱，使电表示数与替换前示数相同，读出此时电阻箱的读数，即为待测电阻的值。

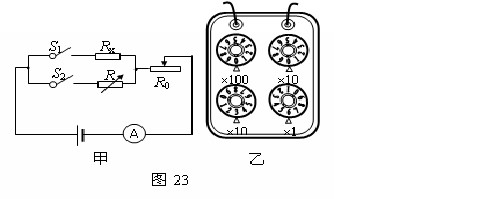

例题：用图23甲所示的电路测量R_X的阻值，图中R为电阻箱(电阻箱符号为　　　　 )，R₀为滑动变阻器，电源两端的电压不变。

(1)请你完成该实验的主要步骤有：

A．根据电路图连接电路，电阻箱阻值调到最大；

B．断开开关S₂，闭合开关S₁，读出电流表的示数为I；

C．________________________________　　 　_；

D．读出电阻箱的示数R，就是未知电阻的阻值。

(2)该同学操作正确，电阻箱调节好后的示数如图23乙所示，可知待测电阻的阻值R_X＝_________W。

3、单用电流表法测电阻

解析：给出一只电流表、待测电阻、电阻箱(或已知阻值的电阻)及开关电源，测出电阻值。

因为题目只给出了电流表，无法直接测出电压值，此时可利用并联电路电压相等，将待测电阻和电阻箱并联，先测出流经已知阻值的电阻的电流，计算出此时电路中的电压；再测出流经待测电阻的电流，利用公式计算出待测电阻的值。

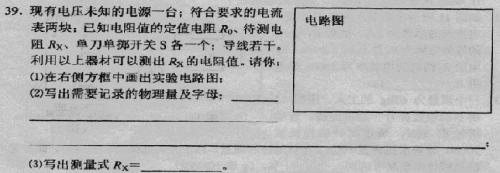

例题：

2、单用电压表法测电阻

解析：给出一只电压表、待测电阻、电阻箱(或已知阻值的电阻)及开关电源，测出电阻值。

因为题目只给出了电压表，无法直接测出电流值，此时可利用串联电路电流相等，将待测电阻和电阻箱串联，先测出已知阻值的电阻两端电压，计算出此时电路中的电流；再测出待测电阻两端的电压，利用公式计算出待测电阻的值

例题：小东想利用下列下列器材测未知电阻R_X的电阻值。

实验器材：满足实验要求的稳压电源一个，待测电阻R_X和阻值已知的定值电阻R₀各一个，量程满足要求的电压表一块，开关一个，导线若干。下面是小东测电阻R_X的部分实验步骤，请你按照小东的实验思路，将实验步骤补充完整。

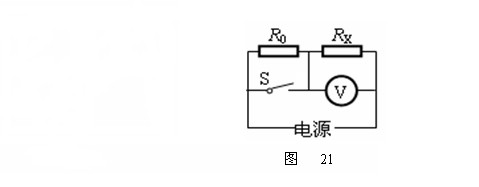

⑴实验电路如图21所示，按照电路图连接电路。

⑵开关S断开，用电压表测出 两端电压 ；

(3)　　　　　　　　　　　　　　　　　　　　　 　；

(4) 的电阻值为　　　　　　　　　　　　　　　 　。(3分)

1、伏安法测电阻

原理：R=U/I

用电流表和电压表分别测出流经电阻的电流和电阻两端的电压，再计算出电阻。

出题方式

(1)连接完成电路图，主要是完成滑动变阻器、电流表、电压表的连接

(2)给出电路故障的现象，找出故障原因

(3)读出电压表和电流表的示数进行计算

例题：小林同学利用电压表和电流表测量电阻R₁的阻值，实验电路如图23甲所示。(1)按照图23甲所示的电路衅，将图23乙中的电流表(用 0.6A量程)正确连入电路(用笔画线表示导线)。(2)实验中，当滑动变阻器的滑片P移到某一位置时，电流表和电压表V2的示数如图23丙所示，由此可知，电阻R₁=___Ω。(3)小林发现另一个同学实验时，电路连接正确，电压表V1的示数为3V，，但是反复移动滑动变阻器的滑片P，电表表V2的示数总是与V1示数相等。由此可见，发生故障的原因可能是滑动变阻器________________或者是R₁_____。

4、 等效法测电阻

3、 单用电流表法测电阻

2、 单用电压表法测电阻

1、 伏安法测电阻

2、给出某晶体熔化或凝固过程中的温度随时间变化的表格，要求从表格中找出某时间该物质的状态、找出熔点或凝固点、根据数据判断该物质是晶体还是非晶体。

2、晶体熔化或凝固

考试形式：1、水的沸腾配加温度计和沸腾的温度时间图像，考核读出温度计示数及沸腾时间、沸腾时温度保持不变等
