4. 一学生使用多用电表测电阻,他在实验中有违反使用规则之处,他的主要实验步骤如下:

(1).把选择开关扳到“×1k”的欧姆挡上.

(2).把表笔插入测试笔插孔中,先把两根表笔相接触,旋转调零旋钮,使指针指在电阻刻度的零位上.

(3).把两根表笔分别与某一待测电阻的两端相接,发现这时指针偏转较小.

(4).换用"×100"的欧姆挡,发现这时指针偏转适中.随即记下欧姆数值.

(5).把表笔从测试笔插孔中拔出后,就把多用电表放回桌上原处,实验完毕.

这个学生在测量时已注意到:待测电阻与其他元件和电源断开,不用手碰表笔的金属杆.这个学生在实验中违反了哪一或哪些重要的使用规则?

答:　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　 .

3. 图中B为电源，R₁、R₂为电阻.K为开关。现用多用电表测量流过电阻R₂的电流。将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是(　　 )

A．保持K闭合，将红表笔接在a处，黑表笔接在b处

B．保持K闭合，将红表笔接在b处，黑表笔接在a处

C．将K断开，红表笔接在a处，黑表笔接在b处

D．将K断开，红表笔接在b处，黑表笔接在a处

2. 用多用电表欧姆挡测电阻,有许多注意事项,下列说法中哪些是错误的 (　 )

A. 测量前必须调定位螺丝 , 待指针指零 , 而且每测一次电阻都要重新调零

B. 每次换挡后必须重新进行电阻调零

C. 待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量

D. 两个表笔要与待测电阻接触良好才能测得较准确，为此,应当用两个手分别将两个表笔与电阻两端紧紧捏在一起

E. 使用完毕应当拔出表笔，并把选择开关旋到交流电压最高挡

1. 下图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻r_g=100W，调零电阻最大阻值R=50kΩ，串联的固定电阻R₀=50Ω，电池电动势E=1.5V。用它测量电阻R_x，能准确测量的阻值范围是(　　) 　A30kΩ-80kΩ　 　　　　　　　 B3kΩ-8kΩ 　C300Ω-80Ω　 　　 　　　　　　D30Ω-80Ω　　　　　　　　　

2.多用电表的使用

(1)使用多用电表测直流电压或直流电流时，先插好表笔，再调整定位螺丝使表指针指在左端电流刻度为零处，然后把选择开关旋到直流电压挡或直流电流挡上，就可当做电压表或电流表使用了。注意接通时应使电流从“+”插孔流入多用电表，从“－”插孔流出多用电表；选择量程时，应使指针偏转角尽量大一些。

(2)用多用电表测电阻时，要用欧姆挡，把选择开关旋到欧姆挡某量程上后，除机械调零外，还要把两表笔接触在一起，调整调零旋钮，使指针指到最右端电阻刻度为零处.然后把两表笔接在待测电阻的两端，指针示数乘以倍率即指出该电阻阻值。

注意：测量时不要用手接触电阻的两引线；为减小误差，指针应指表盘中央部分，可通过换挡实现，而每次换挡，必需重新调零；测量完毕，将选择开关旋转到OFF挡或交流最大电压挡，拔出表笔，若长期不用应取出电池。

[例1]某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是__________。如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。改变挡位调整倍率后，要特别注意重新____________________。

答案：12Ω，“×10挡”，调整欧姆零点

[例2]调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是

A．这个电阻值很小

B．这个电阻值很大

C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。

D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。

答案：BD

[例3]如图所示为多用电表欧姆挡的原理示意图。其中，电流表的满偏电流为300μA，内阻r_g=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R₀=50Ω，电池电动势E=1.5V。用它测量电阻R_x，能准确测量的阻值范围是

A．30-80 kΩ　　　 B.3-8 kΩ　　　 C. 300-800 Ω　　　　 D.30-80Ω

解析：用欧姆当测量电阻时，指针指在表盘中央附近时测量结果比较准确。当电流最大时，由

，其中为欧姆表的内阻。

得

用它测量电阻R_x时，当指针指在表盘中央时

得

故能准确测量的阻值范围是5kΩ附近。选项B正确。

[例4]用多用电表测量如图所示的电路中通过灯泡的电流时，首先把选择开关拨到_______挡，然后把多用电表　　　 联在电路中，则电流应从　　 表笔流入，从　　 表笔流出。

答案：直流电流，串，红，黑

当堂达标

1.多用电表的原理

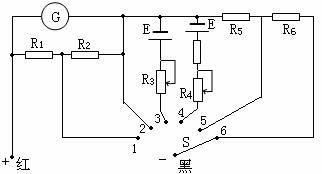

如图是简化的多用电表电路图。它由表头G、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关S等部分组成。图中1、2为电流测量端，3、4为电阻测量端，5、6为电压测量端。测量时，黑表笔插入“－”插孔，红表笔插入“+”插孔，并通过转换开关接入与待测量相应的测量端。使用时，电路只有一部分起作用。

(1)测直流电流和直流电压原理

与第四节分流和分压原理相同，注意读数时要读取跟选择开关挡位相对应的刻度值。

(2)多用电表电阻挡“欧姆挡”原理

欧姆表是根据闭合电路欧姆定律制作的，可直接读出电阻之值.欧姆表的结构如图所示，其中G为灵敏电流表，满偏电流I_g，线圈电阻R_g，电源电动势E，内阻r，R₀为调零电阻.

当红黑表笔不接触时，电流表示数为零，红黑表笔间电阻为无限大.

当红黑表笔短接时，调节R₀使指针满偏.

I_g=.

当红黑表笔间接电阻R_x时，通过电流表电流I=，每一个R_x对应一个电流I，在刻度盘上标出与I对应的R_x的值，这样即可读出待测电阻阻值，但由上式看出，I与R_x不成比例，故欧姆表刻度不均匀.

当欧姆表指针指向表盘中央时，

有

解得　 　　　　即

4.多用电表做欧姆表使用时，电表内部的电源接通，电流从欧姆表的　　　　　　 表笔流出，经过被测电阻，从　　　　　 表笔流入，指针指在刻度盘　　　 所测的电阻较准确。

同步导学

3.用多用电表测量通过小灯泡的电流，应将多用电表的选择开关旋至　　　　　　　 ，其量程应　　　　　　　 通过小灯泡电流的估计值，电流应从　　　　 表笔流入电表。

2.在直流电源对小灯泡供电的情况下，用多用电表测小灯泡的电压，应将多用电表的选择开关旋至　　　　　　　　　　　 ，其量程应　　　　　　　 小灯泡两端电压的估计值，注意红表笔接触点的电势比黑表笔　　　　 。

培养探索、发现，勇于创新的精神。

学习重点

欧姆表和多用电表的制作原理。

学习难点

理解欧姆表和多用电表的制作原理。

自主学习

1. 在直流电源对小灯泡供电的情况下，测量电路某两点的电压用　　　　　 ，测量电路通过的电流用　　　　　　　　 　，粗测导体的电阻用　　　 　　　　　。
