4、熟练应用闭合电路欧姆定律解决有关的电路问题。

3、掌握电源断路和短路两种特殊情况下的特点。知道电源的电动势等于电源没有接入电路时两极间的电压。

2、理解路端电压与负载的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题。

1、能够推导出闭合电路欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和。

1.如图所示，变阻器R₂的最大电阻是10 Ω，R₃=5 Ω，电源的内电阻r=1 Ω，当电键S闭合，变阻器的滑片在中点位置时，电源的总功率为16 W，电源的输出功率为12 W.此时电灯R₁正常发光，求：　

(1)电灯阻值R₁是多少?(设R₁阻值恒定不变)　

(2)当电键S断开时，要使电灯正常工作，应使变阻器的电阻改变多少?　

2如图所示的电路中，电源由6个电动势E₀=1.5 V、内电阻r₀=0.1 Ω的电池串联而成；定值电阻R₁=4.4 Ω，R₂=6 Ω，R₂允许消耗的最大电功率为P_m=3.375 W，变阻器开始接入电路中的电阻R₃=12 Ω，求：　

(1)开始时通过电池的电流多大?电源的输出功率多大?　

(2)要使R₂实际消耗的功率不超过允许的最大值，可变电阻R₃的取值范围是什么?　

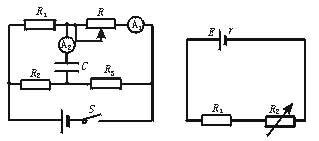

4.如图9所示的电路中，电池的电动势E=9.0 V，内电阻r=2.0 Ω，固定电阻R₁=1.0　 Ω，R₂为可变电阻，其阻值在0-10 Ω范围内调节，问：取R₂=______时，R₁消耗的电功率最大.取R₂=_______时，R₂消耗的电功率最大.　

3.如图8所示，电路中电阻R₁=8 Ω,R₂=10 Ω,R₃=20 Ω,电容器电容C=2 μF，电源电动势E=12 V，内电阻r不计，开关S闭合，当滑动变阻器的阻值R由2 Ω变至22 Ω的过程中，通过A₂的电荷量是_______，A₁的读数变化情况是_______(选填“增大”“减小”“先增后减”“先减后增”).　

图8　　　　　　 图9

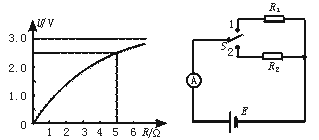

1.某闭合电路的路端电压U随外电阻R变化的图线如图6所示，则电源的电动势为_______，内电阻为_______，当U=2 V时，电源的输出功率为_______.

图6　　　　　　 图7

2在如图7所示的电路中，电源的内阻不可忽略不计，已知R₁=10 Ω，R₂=8 Ω.S与1连接时，电流表的示数为0.2 A；将S切换到2时，可以确定电流表的读数范围是_______.

10.一太阳能电池板，测得它的开路电压为，短路电流为，若将该电池板与一阻值为20的电阻器连成一闭合电路，则它的路端电压约为　 (　　 )

A．0.10　 B．0.20　C、0.30　 D．0.70　

9．在图电路中，电源电动势是ε，内阻为r，当滑动变阻器R₃的滑动头向左移动时(　 )

A．电阻R₁的功率将增大　　 B．电阻R₂的功率将减小

C．电源的功率将加大　　　　 D．电源的效率将增加
