13．本题有三小题，把答案填在答题纸相应的横线上

(1)关于原子和原子核，下列说法正确的有___________

　　 A．汤姆孙发现电子后猜想出原子内的正电荷集中在很小的核内

　　 B．α粒子散射实验中少数α粒子发生了较大偏转是卢瑟福猜想原子核式结构模型的主要依据

　　 C．放射性元素发生衰变时，由于质量亏损，质量数不守恒

　　 D．玻尔原子理论无法解释较复杂原子的光谱现象，说明玻尔提出的原子定态概念是错误的

(2)如图所示是用光照射某种金属时逸出的光电子的最大初动能随入射光频率的变化图线，(直线与横轴的交点坐标4.27，与纵轴交点坐标0.5)。由图可知___________

A．该金属的截止频率为4.27×10¹⁴ Hz

B．该金属的截止频率为5.5×10¹⁴ Hz

C．该图线的斜率表示普朗克常量

D．该金属的逸出功为0.5eV

(3)如图，质量为3Kg的楔形物块上有圆弧轨道，静止在水平面上。质量为1Kg的小球以2m/s的速度向物块运动。不计一切摩擦，圆弧小于90°且足够长。g取10m/s²，则小球能上升到的最大高度为__________m。　　

12．本题有三小题，把答案填在答题纸相应的横线上

(1)以下说法正确的是__________

A．狭义相对论认为真空中的光速在不同的惯性参考系中都是相同的，所以空间和时间与物质的运动状态无关。

B．雷达是利用声波的反射来测定物体的位置

C．x射线的波长比紫外线和γ射线更短。

D．根据狭义相对论，一条沿自身长度方向运动的杆，其长度总比静止时的长度小。

(2)如图所示，一细束红光和一细束蓝光平行射到同一个三棱镜上，经折射后交于光屏上的同一个点M，若用n₁和n₂分别表示三棱镜对红光和蓝光的折射率，下列说法中正确的是___________

A．n₁<n₂，a为红光，b为蓝光　 　　B．n₁<n₂，a为蓝光，b为红光

C．n₁>n₂，a为红光，b为蓝光　　 D．n₁>n₂，a为蓝光，b为红光　

(3)已知在t₁时刻简谐横波的波形如图中实线所示；在时刻t₂该波的波形如图中虚线所示。t₂－t₁ = 0.02s。若波的周期T满足0.01s＜T＜0.02s，且从t₁时刻起，图中Q质点比R质点先回到平衡位置，则波速是___________m/s。

11．某同学在利用DIS实验的电压、电流传感器，描绘小灯泡的伏安特性曲线的实验中，采用了图甲所示电路。

(1)图甲中E矩形框内应该接　　　　　　　 　，F矩形框内应该接　　　　　　　 　。(选填“电压传感器”、“电流传感器”或“小灯泡”)

(2)该同学利用测量的数据，画出如图乙的图线，但该同学忘记在坐标上标明横坐标和纵坐标所表示物理量。请你根据图线作出判断：横坐标表示____________，纵坐标表示_________。

10．在一次课外活动中，某同学用图甲所示装置测量放在水平光滑桌面上铁块A与金属板B间的动摩擦因数。已知铁块A的质量m_A=1kg，金属板B的质量m_B=0.5kg。用水平力F向左拉金属板B，使其向左运动，弹簧秤的示数如图甲所示，则A、B间的摩擦力F_μ=_______N，A、B间的动摩擦因数μ=　　　 。(g取10m/s²)。该同学还将纸带连接在金属板B的后面，通过打点计时器连续打下一系列的点，测量结果如图乙所示，图中各计数点间的时间间隔为0.1s，可求得拉金属板的水平力F=　　 N

9．如图所示，在水平方向的匀强电场中，绝缘细线的一端固定在O点，另一端系一带正电的小球在竖直平面内做圆周运动，小球所受电场力大小等于重力大小。则：

　A．小球在竖直轨道的最低点c处重力势能最小

B．小球在竖直轨道的最高点a处动能最小

　C．小球在竖直轨道的水平直径右端点b处机械能最大

　D．小球在竖直轨道的水平直径左端点d处总能量最大

8．如图所示，两光滑斜面的倾角分别为30和45,质量分别为2m和m的两个滑块用不可伸长的轻绳通过滑轮连接(不计滑轮的质量和摩擦)，分别置于两个斜面上并由静止释放；若交换两滑块位置，再由静止释放，则在上述两种情形中，下列说法正确的有

A．质量为2m的滑块受到重力、绳的张力和斜面的支持力的作用

B．质量为m的滑块机械能均增大

C．绳对质量为m滑块的拉力均大于该滑块对绳的拉力

D．系统在运动中机械能均不守恒

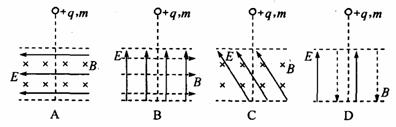

7．如图所示，虚线间空间存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场，有一个带正电小球(电量为+q，质量为m)从正交或平行的电磁场上方的某一高度自由落下，那么，带电小球可能沿直线通过下列的哪个电磁场

6．中国载人航天工程的三步计划中，首次完成中国人在外太空行动的“神舟七号”工程既是二期工程的第一步，也是奠定中国空间站技术基础的重要一步。已知“神舟七号”飞船工作轨道为圆轨道，轨道高度343 km，每91分钟绕地一周。若还知道引力常量G和地球半径R,利用以上条件能求出的是

A．地球表面的重力加速度　　　　　　　　 B．飞船绕地球运行的加速度

C．飞船绕地球运行的速度　　　　　　　　 D．地球对飞船的吸引力

5．某一电源的路端电压与电流的关系和电阻R₁、R₂的电压与电流的关系如图所示。用此电源和电阻R₁、R₂组成电路。R₁、R₂可以同时接入电路，也可以单独接入电路。为使电源输出功率最大，可采用的接法是

A．将R₁单独接到电源两端

B．将R₂单独接到电源两端

C．将R₁、R₂串联后接到电源两端

D．将R₁、R₂并联后接到电源两端

4．如图所示，小球从竖直砖墙某位置静止释放，用频闪照相机在同一底片上多次曝光，得到了右图中1、2、3、4、5……所示小球运动过程中每次曝光的位置。连续两次曝光的时间间隔均为T，每块砖的厚度为d。根据图上的信息下列说法不正确的是

　　 A．能求出小球在位置“3”的速度

　　 B．能求出小球下落的加速度

　　 C．能判定位置“1”不是小球无初速释放的位置

　　 D．能判定小球下落过程中机械能守恒
