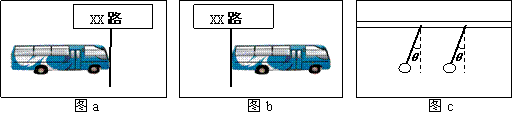

9．如图a、b所示，是一辆质量为6×10³kg的公共汽车在t=0和t=3s末两个时刻的两张照片。当t=0时，汽车刚启动，在这段时间内汽车的运动可看成匀加速直线运动。图c是车内横杆上悬挂的拉手环经放大后的图像，θ=37⁰，根据题中提供的信息，可以估算出的物理量有：(知g=10m/s²)

A．汽车的长度　　　　　　　　　　　　　　　 B．3s末汽车的速度

C．3s内合外力对汽车所做的功　　　　 　　 D．3s末汽车牵引力的功率

8．我国未来将建立月球基地，并在绕月轨道上建造空间站。如图所示，关闭动力的航天飞机在月球引力作用下向月球靠近，并将沿椭圆轨道与空间站在B处对接，已知空间站绕月轨道半径为r，周期为T，引力常量为G，下列说法中正确的是：　　

A．图中航天飞机正减速飞向B处

B．航天飞机在B处由椭圆轨道进入空间站轨道必须点火减速

C．根据题中条件可以算出月球质量

D．根据题中条件可以算出空间站受到月球引力的大小

7．在“探究弹性势能的表达式”的活动中，为计算弹簧弹力所做功，把拉伸弹簧的过程分为很多小段，拉力在每小段可以认为是恒力，用各小段做功的代数和代表弹力在整个过程所做的功，物理学中把这种研究方法叫做“微元法”．下面几个实例中没有应用到这一思想方法的是：

A.根据加速度的定义，当非常小，就可以表示物体在t时刻的瞬时加速度

B.在探究加速度、力和质量三者之间关系时，先保持质量不变研究加速度与力的关系，再保持力不变研究加速度与质量的关系

C.在推导匀变速运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，然后把各小段的位移相加

D.在不需要考虑物体本身的大小和形状时，用点来代替物体，即质点

6．如图(a)所示，光滑水平面上的两个物体A、B在运动中彼此间发生了相互作用，图(b)为A、B相互作用前后的速度-时间图象，由图象可判断：

A．A、B的质量之比为1∶2　　　　　　　 B．A、B的质量之比为2∶1

C．A、B作用前后的总动能减小　　　　　　 D．A、B作用前后的总动能不变

5．如图甲所示，水平面绝缘且光滑，弹簧左端固定，右端连一轻质绝缘挡板，空间存在着水平方向的匀强电场，一带电小球在电场力和挡板压力作用下静止。若突然将电场反向，则小球加速度的大小随位移x变化的关系图像可能是图乙中的：

　　　 　图甲　　　　　　　　　　　　　　　　　　　　　 图乙

4．随着“神州7号”的发射，可以预见，随着航天员在轨道舱内停留时间的增加，体育锻炼成了一个必不可少的环节，下列器材适宜航天员在轨道舱中进行锻炼的是：

A．哑铃　　　　 　B．跑步机　　　　 C．单杠　　　　 D．弹簧拉力器

3．如图所示电路，闭合开关S，将滑动变阻器的滑动片p向b端移动时，电压表和电流表的示数变化情况是：

A．电压表示数增大，电流表示数变小

B．电压表和电流表示数都增大

C．电压表和电流表示数都减小

D．电压表示数减小，电流表示数增大

2．如图所示，两个闭合的金属圆环，穿在一根光滑的绝缘杆上，当条形磁铁的N极自右

向左插向圆环时，两圆环的运动是：

　　　 A．边向左移边分开　　 B．边向左移边合拢

　　　 C．边向右移边合扰　　 D．边向右移边分开

1．如图所示的同心圆是电场中的一簇等势线，一个电子只在电场力作用下沿着直线由A向C运动时的速度越来越小，B为线段AC的中点，则下列正确的有：

A．电子沿AC运动时受到的电场力越来越小

B．电子沿AC运动时它具有的电势能越来越大

C．电势差

D．电势_A<_B<_C

15．(16分)如图所示，间距为L的两条足够长的平行塑料绝缘光滑导轨与水平面的夹角为θ，磁感应强度为B的条形匀强磁场方向与导轨平面垂直，磁场区域的宽度为d，间距为2d．质量为m、有效电阻为R的均质矩形导体框ABCD对称地放在导轨上，AB和CD边与导轨垂直．(重力加速度大小为g)

(1)如果矩形导体框ABCD的宽度BD等于3d，求矩形导体框ABCD由静止释放下滑s距离时速度大小为多少？

(2) 如果矩形导体框ABCD的宽度BD等于2d，线框AB边从磁场区域1上边由静止开始通过磁场区域1所需要的时间为t，求线框AB边刚通过磁场区域1时的速度大小？这段时间内线框中所产生的热功率为多少？

(3)对于第(2)问所述的运动情况，线框CD边刚穿出第n个磁场区域时的速率为v，试求：线框CD边由静止起始，至通过第n个磁场区域时的总时间为多少？
