23、(13分)

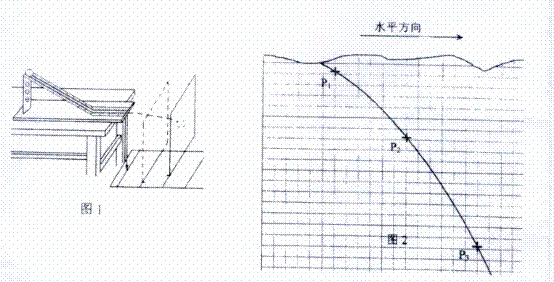

某同学得用图1所示装置做“研究平抛运动”的实验，根据实验结果在坐标纸上描出了小球水平抛出后的运动轨迹，但不慎将画有轨迹图线的坐标纸丢失了一部分，剩余部分如图2所示。图2中水平方向与竖直方向每小格的长度均代表0.10m，、和是轨迹图线上的3个点，和、和之间的水平距离相等。

完成下列真空：(重力加速度取)

(1) 设、和的横坐标分别为、和，纵坐标分别为、和，从图2中可读出=____①_____m，=____②______m，=____③______m(保留两位小数)。

(2) 若已测知抛出后小球在水平方向上做匀速运动。利用(1)中读取的数据，　　　　　　 求出小球从运动到所用的时间为______④__________s，小球抛出后的水平速度为________⑤__________(均可用根号表示)。

(3) 已测得小球抛也前下滑的高度为0.50m。设和分别为开始下滑时和抛出时的机械能，则小球从开始下滑到抛出的过程中机械能的相对损失，=________⑥__________%(保留两位有效数字)

22、(5分)

某同学利用多用电表测量二极管的反向电阻。完成下列测量步骤：

(1) 检查多用电表的机械零点。

(2) 将红、黑表笔分别插入正、负表笔插孔，将选择开关拔至电阻测量挡适当的量程处。

(3) 将红、黑表笔____①_______，进行欧姆调零。

(4) 测反向电阻时，将____②______表笔接二极管正极，将____③_____表笔接二极管负极，读出电表示数。

(5) 为了得到准确的测量结果，应让电表指针尽量指向表盘____④_______(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)。

(6) 测量完成后，将选择开关拔向_____________⑤________________位置。

21. 一玻璃砖横截面如图所示，其中ABC为直角三角形(AC边末画出)，AB为直角边ABC=45°；ADC为一圆弧，其圆心在BC边的中点。此玻璃的折射率为1.5。P为一贴近玻璃砖放置的、与AB垂直的光屏。若一束宽度与AB边长度相等的平行光从AB边垂直射入玻璃砖，则

A. 从BC边折射出束宽度与BC边长度相等的平行光

B. 屏上有一亮区，其宽度小于AB边的长度

C. 屏上有一亮区，其宽度等于AC边的长度

D. 当屏向远离玻璃砖的方向平行移动时，屏上亮区先逐渐变小然后逐渐变大

第Ⅱ卷 　非选择题

20. 以初速度v₀竖直向上抛出一质量为m的小物体。

假定物块所受的空气阻力f大小不变。已知重力加速度为g，则物体上升的最大高度和返回到原抛出点的速率分别为

A、和　　　　　 B、和

C、和　　　　　 D、和

19. 图中虚线为匀强电场中与场强方向垂直的等间距平行直线。两粒子

M、N质量相等，所带电荷的绝对值也相等。现将M、N从虚线上的O

点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所

示。点a、b、c为实线与虚线的交点，已知O点电势高于c 点。若不计

重力，则

A. M带负电荷，N带正电荷

B. N在a点的速度与M在c点的速度大小相同

C. N在从O点运动至a点的过程中克服电场力

做功

D. M在从O点运动至b点的过程中，电场力对

它做的功等于零

18. 氢原子的部分能级如图所示。已知可见光的光子能量在1.62eV到3.11eV之间。由此可推知, 氢原子

A. 从高能级向n=1能级跃迁时了出的光的波长比可见光的短　　

B. 从高能级向n=2能级跃迁时发出的光均为可见光

C. 从高能级向n=3能级跃迁时发出的光的频率比可见光的高

D. 从n=3能级向n=2能级跃迁时发出的光为可见光

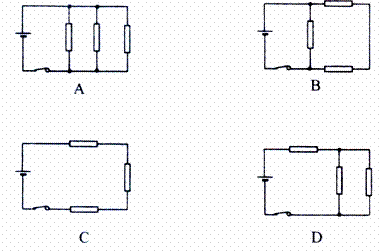

17. 因为测量某电源电动势和内阻时得到的U-I图线。用此电源与三个阻值均为3的电阻连接成电路，测得路端电压为4.8V。则该电路可能为

16. 如图，水平放置的密封气缸内的气体被一竖直隔板分隔为左右两部分，隔板可在气缸内无摩擦滑动，右侧气体内有一电热丝。气缸壁和隔板均绝热。初始时隔板静止，左右两边气体温度相等。现给电热丝提供一微弱电流，通电一段时间后切断电源。当缸内气体再次达到平衡时，与初始状态相比

A．右边气体温度升高，左边气体温度不变

B．左右两边气体温度都升高

C．左边气体压强增大

　 D．右边气体内能的增加量等于电热丝放出的热量

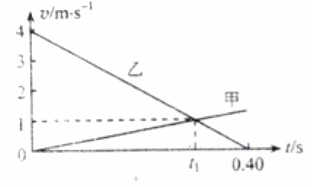

15. 两物体甲和乙在同一直线上运动，它们在0-0.4s时间内的v-t图象如图所示。若仅在两物体之间存在相互作用，则物体甲与乙的质量之比和图中时间t₁分别为

A．和0.30s　　 B．3和0.30s　

C．和0.28s　　 D．3和0.28s

14. 下列关于简谐振动和简谐波的说法，正确的是

A．媒质中质点振动的周期一定和相应的波的周期相等

B．媒质中质点振动的速度一定和相应的波的波速相等

C．波的传播方向一定和媒质中质点振动的方向一致

D．横波的波峰与波谷在振动方向上的距离一定是质点振幅的两倍。
