19.2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家。材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。

　 若图1为某磁敏电阻在室温下的电阻-磁感应强度特性曲线，其中R_B、R_O分别表示有、无磁敏电阻的阻值。为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R_B。请按要求完成下列实验。

(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，在图2的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6-1.0T，不考虑磁场对电路其它部分的影响)。要求误差较小。

　　 提供的器材如下：

　　 A．磁敏电阻，无磁场时阻值

　　 B．滑动变阻器R，全电阻约

　　 C．电流表，量程2.5mA,内阻约

　　 D．电压表，量程3V，内阻约3k

　　 E．直流电源E，电动势3V，内阻不计

　　 F．开关S，导线若干

(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：

根据上表可求出磁敏电阻的测量值R_B=　　　　　 ，结合图1可知待测磁场的磁感应强度B＝　　　　　 T。

(3)试结合图1简要回答，磁感应强度B在0-0.2T和0.4-1.0T范围内磁敏电阻阻值的变化规律有何不同？

(4)某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻-磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？

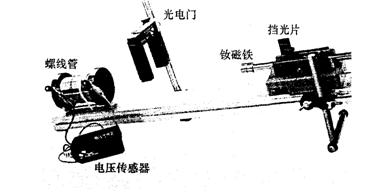

18. 　在“探索影响感应电动势大小的有关因素实验”中，装置如图所示：

⑴请你说明如何用如图装置测出有关物理量？

⑵实验过程中，某同学设计了用控制变量方法进行探索，填空完成下列步骤：

①让小车以　　　 的速度靠近螺线管，得到在不同　 内的感应电动势平均值E。(感应电动势平均值近似于最大值)

②实验中因磁铁相对螺线管变化的位置　 　　，各次实验螺线管中　 　　　　都相同。

③改用　　　　 匝数的线圈(线圈直径不变)，使磁铁用相同速度靠近线圈。

⑶数据分析及实验结果：

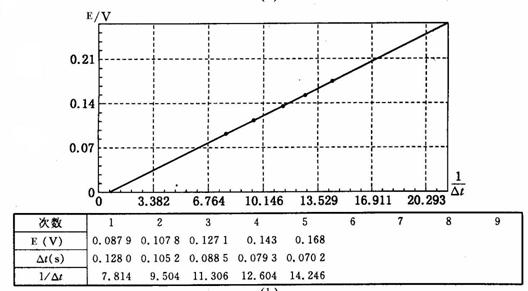

①重复上述步骤可得一组△t和E值，点击软件界面上E－1/△t，屏幕出现图所示图线。可见感应电动势E和1/△t成　　　 比关系。

②感应电动势E和匝数成　　　 比关系。

17．如图a是研究小球在斜面上平抛运动的实验装置，每次将小球从弧型轨道同一位置

静止释放，并逐渐改变斜面与水平地面之间的夹角θ，获得不同的射程x，最后作出了如图b所示的x-tanθ图象，。则：

(1)由图b可知，小球在斜面顶端水平抛出时的初速度v₀=　　　　　 。实验中发现θ超过60°后，小球将不会掉落在斜面上，则斜面的长度为　　　　　 m。

(2)若最后得到的图象如图c所示，则可能的原因是(写出一个)　　 　　　　　　

16．有一个电路决定是否工作，电路中用A和B分别表示二个元件，用C和D分别表示另二个元件)，如果工作，输出为高电势。

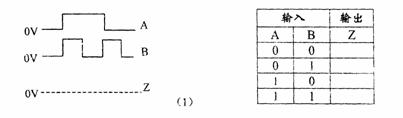

(1)如果A和B都滿足条件(“滿足条件”输入为高电势)工作，则电路才一起工作。请画出输出端Z输出的电信号，并完成该门电路的真值表。

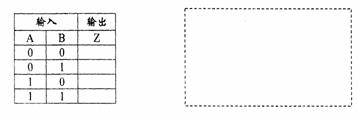

(2)如果中任何一个损坏，或两个都损坏(“损坏”输入为高电势)，则电路都无法工

作。请根据以上情况完成真值表，并在虚线框内画出用门电路符号表示的逻辑电路图

⑶当A 端输入电信号”1”、B 端输入电信号”0”时，则在C 和D 端输出的电信号分别为1和l，请设计一种满足以上要求的、用门电路符号表示的组合逻辑电路画在框内。(要求用二个门电路模块)

15．在使用多用表测量电阻的过程中，若测量电阻时双手捏住了表笔的金属部分，则测量结果偏______(填“大”或“小”)；若测量时发现指针偏转太大，则应______(填“增大”或“减小”)倍率后重新调零再测量。

14．均匀梯子重G₁,长为L,一端搁在粗糙地面上,梯子与地面的摩擦系数为μ倾角为θ,另一端搁在光滑墙上.若一重为G₂的人沿梯子走上去的过程中梯子不会滑动，则(　 )

A．墙对梯子的作用力减小　 　

B.墙对梯子的作用力增大

C.地对梯子的摩擦力增大　　　　

D.地对梯子的弹力不变

13．某人骑自行车在平直道路上行进，图中的实线记录了自行车开始一段时间内的v-t

图象，某同学为了简化计算，用虚线作近似处理，下列说法正确的是---------------(　 )

A．在t₁时刻，虚线反映的加速度比实

际的大

B．在0－t₁时间内，由虚线计算出的平

均速度比实际的大

C．在t₁-t_-2时间内，由虚线计算出的平

均速度比实际的大

D．在t₃-t_-4时间内，虚线反映的是匀速

运动

12．如图所示，用弹簧秤拉着一只薄壁平底玻璃试管，将它的开口向下插在水银槽中，由于管内有一部分空气，此时试管内水银面比管外水银面高h。若试管本身的重力与管壁的厚度均不计，此时弹簧秤的示数等于-------------------------------------------------------------------------------(　　 )

A．进入试管内的H高水银柱的重力

B．外部大气与内部空气对试管平底部分的压力之差

C．试管内高出管外水银面的h高水银柱的重力

D．上面(A)(C)所述的两个数值之差

11．对下列过程判断正确的是-----------------------------------------------------------(　　 )

A．电流的能可能全部变为内能

B．在火力发电机中，燃气的内能不可能全部变为电能

C．热机中，燃气内能可能全部变为机械能

D．在热传导中，热量不可能自发地从低温物体传递给高温度物体

10．19世纪匈牙利物理学家厄缶就明确指出：“沿水平地面向东运动的物体，其重量(即：

列车的视重或列车对水平轨道的压力)一定要减轻。”后来，人们常把这类物理现象称为“厄缶效应”。如图所示：我们设想，在地球赤道附近的地平线上，有一列质量是M的列车，正在以速率v，沿水平轨道匀速向东行驶。已知：(1)地球的半径R；(2)地球的自转周期T。今天我们像厄缶一样，如果仅考虑地球自转的影响(火车随地球做线速度为R/T的圆周运动)时，火车对轨道的压力为N；在此基础上，又考虑到这列火车匀速相对地面又附加了一个线速度v做更快的圆周运动，并设此时火车对轨道的压力为，那么单纯地由于该火车向东行驶而引起火车对轨道压力减轻的数量(N－)为 --------------------------------------------------------------------------(　　 )

A．　　　 B．　　　 C．　　 D．

Ⅱ、多项选择题(20分)(本大题共4小题，每小题5分．每小题给出的四个答案中，至少有二个是正确的．把正确答案全选出来，并将正确答案前面的字母填写在题后的方括号内．每一小题全选对的得5分；选对但不全，得部分分；有选错或不答的，得O分．填写在方括号外的字母，不作为选出的答案．)
