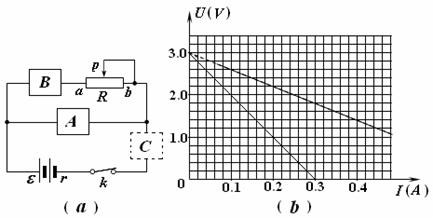

18、(7分)同学们在用图(a)所示的电路做“测电源电动势和内电阻”的实验时，A处为电压传感器，B处为电流传感器。甲同学在C位置直接用导线连接进行实验，乙同学则在C位置串联一个保护电阻R₀进行实验，其它部分完全相同。他们将两次实验所得的数据用图线形式画在同一张U-I图线上，如图(b)所示。

则由图线可知，电源的电动势 e = ______ V，内电阻r = ______ W，电阻R₀＝______ W。

17、(6分)在做“研究有固定转动轴物体平衡条件”的实验中：

(1)在实验装置调整好以后，在力矩盘上三点分别用细线悬挂钩码后，力矩盘平衡，如图所示，已知每个钩码所受重力为1N，则此时弹簧秤示数应为　　　　　　　 N。

(2)在实验装置装配时，经检验发现，质量为m，半径为R的力矩盘的重心C不在盘心O，且重心C与盘心O的距离为r。因此，甲认为可通过在A位置粘适量橡皮泥的方法来调整，则所需橡皮泥的质量Dm＝　　　　　　　　　 ；乙认为可通过在BC之间挖掉一点木屑的方法来调整；而丙认为还有第三种方法来解决这个问题，就是在实验时　　　　　　　　　　　　　　　　　　　　　　　　 。

16、(5分)某同学用同一个注射器做了两次验证波意耳定律的实验，操作完全正确。根据实验数据却在P-V图上画出了两条不同双曲线。造成这种情况的可能原因是：(　　　　　 )

A、两次实验中空气质量不同。

B、两次实验中温度不同。

C、两次实验中保持空气质量、温度相同，但所取的气体压强的数据不同。

D、两次实验中保持空气质量、温度相同，但所取的气体体积的数据不同。

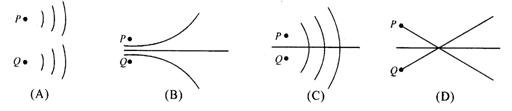

15、(4分)如图所示，P、Q是两个相干波源，由它们发出的波在图中平面内产生干涉。那么，能表示相干结果相同点的轨迹的图线是：( 　　　　　)

14、在如图所示电路中，闭合电键 S，当滑动变阻器的滑动触头 P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用 I、U₁、U₂ 和 U₃ 表示，电表示数变化量的大小分别用 ΔI、ΔU₁、ΔU₂ 和 ΔU₃ 表示．下列比值正确的是(　　 )

(A)U₁/I 不变，ΔU₁/ΔI 不变．

(B)U₂/I 变大，ΔU₂/ΔI 变大．

(C)U₂/I 变大，ΔU₂/ΔI 不变．

(D)U₃/I 变大，ΔU₃/ΔI 不变．

13．如图所示，在O点处放置一个正电荷．在过O点的竖直平面内的A点，自由释放一个带正电的小球，小球的质量为m、电荷量为q．小球落下的轨迹如图中虚线所示，它与以O为圆心、半径为R的圆(图中实线表示)相交于B、C两点，点O、C在同一水平线上，∠BOC =30⁰,A点距离OC的竖直高度为h．若小球通过B点的速度为v，下列说法中正确的是( 　　)

A．小球通过C点的速度大小是

B．小球通过C点的速度大小是

C．小球由A点到C点电场力做功是

D．小球由A点到C点损失的机械能是

12、为监测某化工厂的的污水(导电液体)排放量，环境保护机构在该厂的排污管末端安装了如图所示的流量计。该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口。在垂直于上、下底面方向加磁感应强度大小为B的匀强磁场，在前后两个内侧面分别固定有金属板作为电极。污水充满管口从左向右流经该装置时，理想电压表将显示两个电极间的电压U。若用Q表示污水流量(单位时间内排出的污水的体积)，下列说法中正确的是　　　　　　　　　　　　　　 (　　　 )

A．后表面电极电势比前表面电极电势高

B．前表面电极电势比后表面电极电势高；　　

C．电压表的示数U与污水中离子浓度成正比；　　

D．污水流量Q与电压表的示数U成正比，与a、b无关。

11、如图所示，斜面体b的质量为M，放在粗糙的水平地面上．质量为m的滑块a以一定的初速度沿着有摩擦的斜面向上滑，然后又返回，整个过程中b相对地面没有移动．由此可知：(　　　　　 )

A、地面对b一直有向右的摩擦力。

B、地面对b一直有向左的摩擦力。

D、地面对b的支持力一直小于(M+m)g。

10、如所示，在矩形ABCD的AD边和BC边的中点M和N各放一个点电荷，它们分别带等量的正、负电荷。E、F是AB边和CD边的中点，P、Q两点在MN的连线上，MP＝QN。对于E、F、P、Q四点，其中电场强度相同、电势相等的两点是：(　　　　 　)

A、E和F　　　　　 　B、P和Q

C、A和B　　　　　　 D、C和D

II．(20分)多项选择题．　 本大题共4小题，每小题5分．每小题给出的四个答案中，有两个或两个以上是正确的．把正确答案全选出来．每一小题全选对的得5分；选对但不全，得部分分；有选错或不答的，得0分．

9、如图所示，在光滑的水平桌面上有一弹簧振子，弹簧劲度系数为k，开始时，振子被拉到平衡位置O的右侧A处，此时拉力大小为F，然后释放振子从静止开始向左运动，经过时间t后第一次到达平衡位置O处，此时振子的速度为v，在这个过程中振子的平均速度为：(　　　　 　)

　A、0　 　B、　 　C、　 　D、不为零的某值，但由题设条件无法求出
