9．某斜面是由特殊材料制作而成，其倾角为37°, 斜面长为l,表面动摩擦因数随底端至顶端的变化关系如图所示。现在斜面底端固定一劲度系数为k的弹簧，弹簧原长恰为l/2，弹簧另一端与一质量为m的物体相连接, 斜面的中点为O，物体能否在斜面上处于静止，下列情况中正确的是(　　　 )

A．若,物体只能在斜面中点O以下的某区域处于静止.

B．若,物体只能在斜面中点O以上的某区域处于静止.

C．若,物体能在斜面中点O上、下都能找到处于静止的位置.

D．不论k为多大，物体都不可能在O点处于静止.

8．在如图甲甲所示的电路中，电源电动势为3.0V，内阻不计，L₁、L₂、L₃为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关S闭合后(　　 )

A．L₁电流为L₂电流的2倍

B．L₁消耗的电功率为0.75W

C．L₂消耗的电功率为0.375W

D．此时L₂的电阻为7.5Ω．　　　

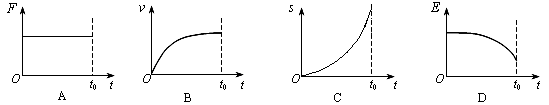

7．一物体沿固定斜面从静止开始向下运动，经过时间t₀滑至斜面底端。已知在物体运动过程中物体所受的摩擦力恒定。若用F、v、s和E分别表示该物体所受的合力、物体的速度、位移和机械能，则下列图象中可能正确的是( 　　)

6．如图所示，理想变压器原、副线圈的匝数比是10:1，原线圈输入交变电压V，O为副线圈中心抽出的线头，电路中两个电阻阻值相同，，下列关于电路的分析正确的是(　　 )

A．开关S断开时，电流表示数为　

B．开关S断开时，两电阻总的电功率为

C．开关S闭合时，两电阻总的电功率为

D．电容器的耐压值至少是V

5．如图所示，小球从竖直砖墙某位置静止释放，用频闪照相机在同一底片上多次曝光，得到了图中1、2、3、4、5…所示小球运动过程中每次曝光的位置。连续两次曝光的时间间隔均为T，每块砖的厚度为d。根据图中的信息，下列判断不正确的是 (　 )

A．能求出小球在位置“3”的速度为

B．能求出小球下落的加速度为

C．能判定位置“1”是小球释放的初始位置

D．能判定小球下落过程中机械能是否守恒

4．在如图所示的四张图中，AB、BC均为轻质杆，各图中杆的A、C端都通过铰链与墙连接，两杆都在B处由铰链相连接． 下列说法正确的是(　　 )

A．图中的AB杆可以用与之等长的轻绳代替的有1、2

B．图中的AB杆可以用与之等长的轻绳代替的有1、3

C．图中的BC杆可以用与之等长的轻绳代替的有2、3

D．图中的BC杆可以用与之等长的轻绳代替的有2、4

3．如图所示，三个同心圆是点电荷Q周围的三个等势面，已知这三个圆的半径成等差数列，A、B、C分别是这三个等势面上的点，且这三点在同一条电场线上．将电量为的电荷从A点移到C点，电势能减少，若取C点为电势零点(V)，则B点的电势是( )　　

A．一定等于6V　　　　　　　 B．一定低于6V　　

C．一定高于6V　　　　　　　 D．无法确定

2．有两条长直导线垂直水平纸面放置，交纸面于a、b两点，通有大小相等的恒定电流，方向如图，a、b的连线水平。c是ab的中点，d点与c点关于b点对称。已知c点的磁感应强度为B₁，d点的磁感应强度为B₂，则关于a处导线在d点的磁感应强度的大小及方向，下列说法中正确的是(　　)

A．，方向竖直向上　　　 B．，方向竖直向下　　　

C．，方向竖直向下　 　　 D．，方向竖直向上

1．一个“与非”门电路的两个输入端A、B与输出端Z的波形关系正确的是(　　 )

　　　　 A　　　　　　　 B　　　　　　　　　 C　　　　　　　　 D

15．(16分)在地面上方某处的真空室里存在着水平方向的匀强电场，以水平向右和竖直向上为x轴、y轴正方向建立如图所示的平面直角坐标系．一质量为m、带电荷量为+q的微粒从点P(，0)由静止释放后沿直线PQ运动．当微粒到达点Q(0，-l)的瞬间，撤去电场，同时加上一个垂直于纸面向外的匀强磁场(图中未画出)，磁感应强度的大小，该磁场有理想的下边界，其他方向范围无限大．已知重大加速度为g．求：

(1)匀强电场的场强E的大小；

(2)撤去电场加上磁场的瞬间，微粒所受合外力的大小和方向；

(3)欲使微粒不从磁场下边界穿出，该磁场下边界的y轴坐标值应满足什么条件?

徐州市2008-2009学年度高三第三次调研考试
