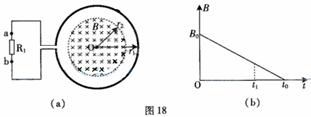

4、[2009年高考试题广东卷第18小题]如图18(a)所示，一个电阻值为R ，匝数为n的圆形金属线与阻值为2R的电阻R₁连结成闭合回路。线圈的半径为r₁ . 在线圈中半径为r₂的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图18(b)所示。图线与横、纵轴的截距分别为t₀和B₀ . 导线的电阻不计。求0至t₁时间内

(1)通过电阻R₁上的电流大小和方向；

(2)通过电阻R₁上的电量q及电阻R₁上产生的热量。

3、[2009年高考试题广东卷第12小题]图是质谱仪的工作原理示意图。带电粒子被加速电场加速后，进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E。平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A₁A₂。平板S下方有强度为B₀的匀强磁场。下列表述正确的是

A．质谱仪是分析同位素的重要工具

B．速度选择器中的磁场方向垂直纸面向外

C．能通过的狭缝P的带电粒子的速率等于E/B

D．粒子打在胶片上的位置越靠近狭缝P，粒子的荷质比越小

2、[2009年高考试题上海卷第24小题] 如图，光滑的平行金属导轨水平放置，电阻不计，导轨间距为l，左侧接一阻值为R的电阻。区域cdef内存在垂直轨道平面向下的有界匀强磁场，磁场宽度为s。一质量为m，电阻为r的金属棒MN置于导轨上，与导轨垂直且接触良好，受到F＝0.5v+0.4(N)(v为金属棒运动速度)的水平力作用，从磁场的左边界由静止开始运动，测得电阻两端电压随时间均匀增大。(已知l＝1m，m＝1kg，R＝0.3W，r＝0.2W，s＝1m)

(1)分析并说明该金属棒在磁场中做何种运动；

(2)求磁感应强度B的大小；

(3)若撤去外力后棒的速度v随位移x的变化规律满足v＝v₀－x，且棒在运动到ef处时恰好静止，则外力F作用的时间为多少？

(4)若在棒未出磁场区域时撤去外力，画出棒在整个运动过程中速度随位移的变化所对应的各种可能的图线。

1、．[2009年高考试题上海卷第13小题]如图，金属棒ab置于水平放置的U形光滑导轨上，在ef右侧存在有界匀强磁场B，磁场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef内有一半径很小的金属圆环L，圆环与导轨在同一平面内。当金属棒ab在水平恒力F作用下从磁场左边界ef处由静止开始向右运动后，圆环L有__________(填收缩、扩张)趋势，圆环内产生的感应电流_______________(填变大、变小、不变)。

14、阿伏加德罗曾经总结出下列一条定律：“在同温同压下，同体积的任何气体都含有相同的分子。”

请看右图简易电解水的装置，回答下列问题：

(1)指出电源的“正”“负”极。

　 A为　　　 ，B为　　　 。

(2)C管中产生的是　　　 ，D管产生的是　　　 。　

C、D两管中气体的体积比为　　　 ，质量之比是　　　 ，

分子个数之比是　　　 。

　　 (3)由上面的实验事实得出结论：说明水是由　　　 组成的。

13、用下图中装置测定空气中氧气的体积分数。

(1)盛放在燃烧匙内的物质是　　　　　 ，用木炭或硫行不行？简述原因。

(2)实验中看到集气瓶内　　　　　　　 ，同时水进入　　　　　 ，约占　　　　　 。

(3)如果实验步骤是 ① 先用夹子夹紧橡皮管； 点燃烧匙内的物质； ③ 将燃烧匙插进集气瓶并塞上塞子；④ 燃烧完毕后打开夹子。实验完毕后，发现测定的氧气，体积分数低于21%。请你分析原因可能有哪些?　

12、要把南京建成国际化都市，大型化工企业应建在远离城区的长江中下游地区，下列理由错误的是(　　 )

　 A、化工生产要用大量的水　　　　　 B、便于向长江内排放大量污水

　 C、便于原料和产品的运输　 　　　　D、减少化工生产对人口稠密地区危害

11、排放到空气中的有害物质大致可分　　　　 和　　　 两大类，从世界范围看，排放到空气中的气体污染较多的是　　　　 、　　　 、　　　　 等，这些气体主要来自　　　　 (煤和石油)的燃烧和工厂的　　　　　 。

提高能力

10、有六种物质：①汽车排气形成的烟雾 ②石油工厂排出的废气 ③人体呼出的CO₂ 　　　④植物光合作用放出的气体 ⑤煤燃烧产生的烟尘 ⑥氢气燃烧生成物。其中使空气受到污染的是(　　 )

　 A、①②⑥　　 B、①③⑥　　 C、②③⑤　　 D、①②⑤

9、下列不属于工业三废的是(　 )

　 A、工业废水　 B、工业废渣　 C、工业废气　 D、工业生产中的废品
