33.小华探究气体压强与流速关系的实验装置如图17甲

所示，其中两端开口的U形管中有适量的水，U形管

的左端通过橡皮管与玻璃管侧壁管口相连通。小华用

电吹风机向玻璃管中吹风，玻璃管内C点的气体压强

为p₁,U形管内液面高度差如图17乙所示;改变风速

后，玻璃管内C点的气体压强为p₂，U形管内液面高

度差如图17丙所示。请你根据上述实验现象比较

p₁与p₂的大小，则p₁　　　 p₂。(选填“大于”、“等

于”或“小于”)

32.为了探究电阻串联的问题，小芳设计了如图16所示的实验电路，其中R₁是电阻

箱，R₂是定值电阻，R₁与R₂串联的总电阻(即等效电阻)用R来表示。电流表测量

的是串联电路中的电流I，电压表测量的是A、B两点间的电压U。小芳通过实验

记录的数据如下表所示。请根据表中实验数据，归纳出总电阻R跟电阻R₁的关系：

　　　　 。

31.在探究海波和石蜡熔化规律时，小琴记录的实验数据如下表所示。请根据表中

的实验数据解答下列问题。

(1)在海波和石蜡这两种物质中，属于晶体的是　　　 ；

(2)该晶体的熔点是　　　 ℃；

(3)当该晶体的温度为42℃时，它处于　　　 态。(选填“固”或“液”)

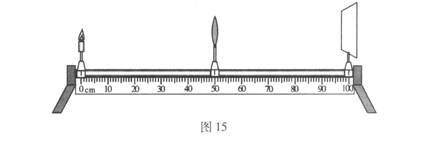

30.小英探究凸透镜成像规律的实验装置如图15所示，其

中焦距为12cm的凸透镜固定在光具座上，位于50cm刻

度线处，光屏和点燃的蜡烛位于凸透镜两侧。小英将蜡

烛移至20cm刻度线处，移动光屏，直到光屏上出现了

烛焰清晰的像，则该像是倒立、缩小的　　　 像(选填

“实”或“虚”)。小英将蜡烛移至40cm刻度线处时，她

通过凸透镜看到了烛焰的虚像，则该像是　　　 、放大

的像。(选填“倒立”或“正立”)

29.图14所示的电压表的示数是　　　 V。

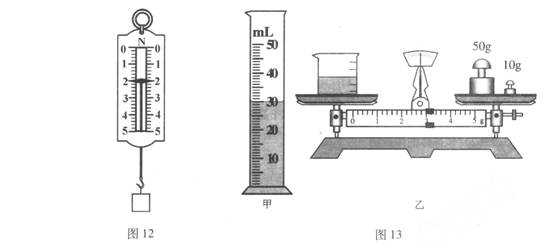

28.小航在实验室测量盐水密度。小航先将盐水倒入量筒，如图13甲所示，测盐

水的体积为　　　 cm³。接着小航用天平测出空烧杯的质量为30g，然后他将量筒

中的盐水全部倒入烧杯，用天平测出烧杯和盐水的总质量，天平平衡时的情景如

图13乙所示，则烧杯和盐水的总质量　　　 g。请你根据以上实验数据计算出盐

水的密度为　　　 kg／m³。

27.图12所示的弹簧测力计的示数是　　　 N。

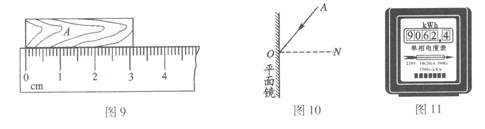

26.如图11所示，电能表的示数是　　　 kW h。　　

25.如图10所示，AO为入射光线，ON为法线。请画出入射光线AO的反射光线。

24.如图9所示，物体A的长度是　　　 cm。
