29.(5分)如图18所示是探究电磁感应现象的实验装置，装置

中的直铜线ab通过导线接在灵敏电流计的两接线柱上，当

让ab迅速向上运动时，电流表指针　　　 ；将ab改为向左

运动时，电流表指针　　　 (填“偏转”或“不偏转”) ；

实验时开关应该　　　 ，实验结果表明　　　　　　 。

28．(2分)如图17所示，把一个金属小球用细线悬挂起来，

将小球拉到A点，然后放开，小球在从A点运动至B

点的过程中，_______能转化为_______能。

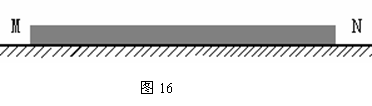

27. 一块质量分布均匀的长方形木板放在水平地面上，现在要将木板从N端抬起，请你在图16中标出支点O的位置，并画出所用最小动力F的示意图和动力臂L(板的厚度不计)。

26. 请你在图15中，标出小磁针的 N、S 极

及通电螺线管周围的磁感线方向。

25. 如图14所示，A物体放置在B物体上，

A物体随着B物体在外力F的作用下，

由静止开始运动。请画出A物体所受

摩擦力f和B物体所受重力G的示意

图 (其中G>f)。

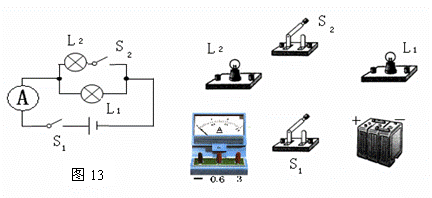

24. 根据图13所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。

23. 汽油的热值是4.6×10⁷ J/ kg,完全燃烧210g汽油能放出　　　 J的热量；若这些热量全部

被水吸收，可使　　 kg 水，从20℃升高到43℃(水的比热容为4.2×10³ J/(kg·℃) )。

22. 兰州人民广播电台现办有三套节目，第一套为新闻综合广播，发射频率为AM954kHz、FM97.3MHz，其中AM表示　　　　 ；发射频率为AM954kHz的电磁波波长为　　　　 m

(计算结果保留一位小数)。

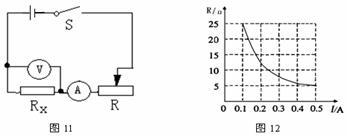

21. 利用如图11所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与 R的关系图像，如图12所示。由图像可以得出的结论是　　　　 　　　　　　　　；此次实验中，伏特表的示数始终保持　　　　 V不变。

20. 一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为

2Ω，那么它的电功率是　　　 w，这台电动机1min内产生的热量是　　 J，这台电动机的效率是　　　　 。
