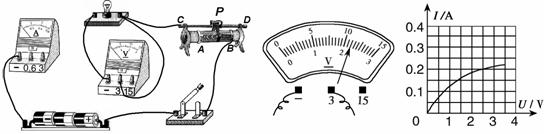

30．(8分)在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。

(1)连接电路时开关应　　　　 ，电流表的量程应选0~　　 A。

(2)请你用笔画线代替导线，将图23中的实物电路连接完整。

(3)闭合开关前，图23中滑动变阻器的滑片P应位于　 　　(选填“A”或“B”)端。

(4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数(如图24所示)为

　　 　V，若他想测量小灯泡的额定功率，应将图23中滑片P向　 　　 (选填“A”或“B”)端移动，使电压表的示数为2.5V。

图24

图23

图25

(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图25所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是　　　　 W。

图23

(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是　　　　　　　　　　 (写出一种即可)。

29．(4分)翔翔在家探究鸡蛋受到的浮力大小与哪些因素有关，如图22所示。请仔细观察图示并回答下列问题：

(1)从A、B两图可知，鸡蛋在水中受到的浮力大小是___N。

(2)根据B、C两实验，他就得出鸡蛋受到的浮力大小与液体的密度有关，你认为对吗？________，理由是________。

图22

(3)在图22实验中，你还可以观察到什么现象？(写出一个)　 　　　　　　　　　　　　　　　　　　　　　

27．(3分)小明

图12

用天平和量杯测一块寿山石的密度。在调节天平时，发现指针偏向分度盘的左侧(如图19所示)，此时应将平衡螺母向　　 　　(选填“左”或“右”)端调。然后用调节好的天平测寿山石的质量，天平平衡时右盘砝码的质量、游码在标尺上的位置如图20所示，寿山石的质量为　　　 g，再用量杯测出它的体积为20cm³，则寿山石的密度是　　　 　g/cm³。

	图19
		图20

　

图19

28．(2分)小波在做“探究凸透镜成像”的实验中

(l)实验要求烛焰、凸透镜、光屏三者中心大致在同一高度，这样做的目的是使像成在__________________。

(2)他将凸透镜正对平行光，当光屏移动到图21所示位置时，屏上呈现出最小最亮的光斑，则此凸透镜的焦距

f＝________cm。

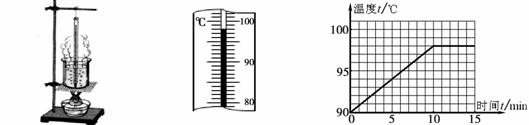

26．(4分)小凡同学在做“观察水的沸腾”实验中

　　 (1)他的操作如图16所示，其中错误之处是 　　　　　　　　　　　　　　　　。

　(2)纠正错误后，水沸腾时温度计示数如图17所示，为 　　　　　℃，说明此时气压　　　 　(选填“＜”、“＞”或“＝”)1个标准大气压。

图16

图17

图18

(3)分析图18所示图像，可知水在沸腾过程中温度的特点是　 　　　　　　。

25．(8分)如图15所示是小明家的电热水壶及铭牌，他用该电热水壶将1.5kg的水从20℃加热到100℃。

(1)水吸收的热量是多少？

( c_水 = 4.2×10³J/(kg·℃))

图15

(2)若电热水壶正常工作，且产生的热量全部被水吸收，需要加热多少时间？

(3)若电热水壶实际加热时间大于上述计算的

加热时间，可能的原因有那些？(写出两种)

24．(6分)上海自主研发了一种氢燃料汽车，它使用氢气代替汽油。在一次测试中，汽车在水平路面受到2400N的水平牵引力，5min内匀速直线行驶了9000m。

(1)汽车受到水平方向的阻力是多少？

(2)汽车牵引力所做的功和功率是多少？

23．(4分)在图14电路中，R₁=10Ω，R₂=20Ω，闭合开关后，电流表的示数为0.3A。

(1)电阻R₁两端的电压是多少？(2)通过R₂的电流是多少？

22．(4分)请按下列要求在答题卡上作图。

(1)画出图11中重为2N的紫砂茶壶受到的重力示意图。

(2)画出图12中入射光线AO的反射光线。

图12

图11

(3)画出图13中新型核桃夹手柄受到力F的力臂。

图14

四、计算题(本大题有3小题，共18分)
