17．(8分)一定质量的理想气体，由初始状态A开始，按图中

箭头所示的方向进行了一系列状态变化，最后又回到初始

状态A ，即A→B→C→A(其中BC与纵轴平行，CA与横

轴平行) ，这一过程称为一个循环，则：

　 (1)由A→B，气体分子的平均动能　　　　 　(填“增大”、

“减小”或“不变”)

　 (2)由B→C，气体的内能　　　　 　(填“增大”、“减小”或“不变”)

　 (3)由C→A，气体　　　 热量(填 “吸收”或“放出”)

　 (4)已知气体在A状态时的温度为300K，且V_C=3V_A，P_B=2P_A，求气体在一个循环过程中的最高温度为多少K？

16．(12分)如图(甲)所示，一正方形金属线框放置在绝缘的光滑水平面上，并位于一竖直向下的有界匀强磁场区域内，线框的右边紧贴着磁场的边界，从t＝0时开始，对线框施加一水平向右的外力F，使线框从静止开始做匀加速直线运动，在时刻穿出磁场．已知外力F随时间变化的图像如图(乙)所示(图中的、均为已知量)，线框的质量为m、电阻为R，．试求

　 (1)线框在磁场中运动的加速度；

　 (2)匀强磁场的磁感应强度；

　 (3)线框拉出磁场的过程中通过线框横截面的电荷量。

15．(10分)如图所示，一绝缘圆环轨道位于竖直平面内，半径为R，空心内径远小于R，以圆环圆心O为原点在环面建立平面直角坐标系xoy，在第四象限加一竖直向下的匀强电场，其他象限加垂直环面向外的匀强磁场．一带电量为+q、质量为m的小球在轨道内从b点由静止释放，小球刚好能顺时针沿圆环轨道做圆周运动，求：

　 (1)匀强电场的电场强度E

　 (2)若小球第二次到达最高点a时恰好对轨道无压力，求磁感应强度B．

14．(10分)北京时间07年11月7号上午8点24分，在北京航天飞行控制中心的控制下，嫦娥一号卫星主发动机点火成功，工作10分钟后，发动机正常关机，嫦娥一号进入距月球表面约200公里的圆轨道。设月球半径约为地球半径的1/4，月球质量约为地球质量的1/81，不考虑月球自转的影响，据此完成下列问题。(地球表面处的重力加速度g取10m/s²，地球半径R=6400km，，计算结果保留两位有效数字)

　 (1)在月球上要发射一颗环月卫星，则最小发射速度多大？

　 (2)嫦娥一号卫星在距月球表面约200公里绕月做匀速圆周运动的速度大小约为多少？

13．(8分) 某质量为kg的汽车在平直路面上试车，当达到30m/s的速度时关闭发动机，经过60s停下来，设汽车所受阻力大小恒定，求：

　　 (1)关闭发动机后，汽车的加速度多大，受到的阻力多大？

　　 (2)若汽车再以20kW的恒定功率重新启动，当速度达到10m/s时，汽车的加速度多大？

12．为了测量待测电阻R_X的阻值(约为200Ω)，备有以下器材：

　　　 A．电源E：电动势约为3.0V，内阻可忽略不计；

　　　 B．电流表A₁：量程为0-10mA，内电阻r₁=20Ω；

　　　 C．电流表A₂：量程为0-20mA，内电阻r₂≈8Ω；

　　　 D．定值电阻R₀：阻值R₀=80Ω；

　　　 E．滑动变阻器R₁：最大阻值为20Ω；

　　　 F．滑动变阻器R₂：最大阻值为2000Ω；

　　　 G．单刀单掷开关S，导线若干；

　 (1)为了尽量准确地测量电阻R_X，甲、乙、丙三位同学设计了以下的实验电路图，你认为最合理的是　　　 　　　　　　；(填“甲”、“乙”或“丙”)

　 (2)若某次测量中电流表A₁的示数为I₁，电流表A₂的示数为I₂。则R_X的表达式为：R_X=　　　

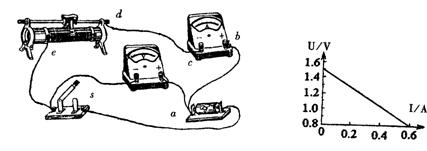

11．某同学按图甲连接好电路，用来测量干电池的电动势和内电阻。实验中，他接通开关后发现电压表的示数不为零，电流表的示数为零。改变滑动变阻器滑片的位置，电压表的示数不变，电流表的示数仍为零。现用多用电表的电压档检查电路：把两表笔分别接a、b和a、c时，其示数均为零；把两表笔分别接d、e时，其示数与电压表的示数相同。检查各接线柱均未接错且接触良好，各接线之间也未发生短路，由此可推断故障原因应是： 　　　　　　　　　　　。

故障排除后，他测出路端电压U和总电流I的多组数据，作出U-I图象如图乙所示，由图像可得出该干电池的电动势E=________V，内电阻r=_________Ω。

10．如图，水平放置的三块带孔的平行金属板与一个直流电源

相连，一个带正电的液滴从A板上方M点处由静止释放，

不计空气阻力，设液滴电量不变。从释放到到达B板小孔

　　　 A．液滴一定能从C板小孔中穿出。

　　　 B．过程I中一定是重力势能向电势能和动能转化。

　　　 C．过程I和过程II系统机械能变化量大小相等。

　　　 D．过程II中一定是重力势能向电势能和动能转化。

9．如图所示，用一根均匀导线做成的矩形导线框abcd放在匀强磁场中，线框平面与磁场方向垂直，ab、bc边上跨放着均匀直导线ef，各导线的电阻不可以忽略。当将导线ef从ab附近匀速向右移动到cd附近的过程中　　　　　　　 　　　　　　　　　　　　　　　　 (　 　)

　　　 A． ef受到的磁场力方向向左

　　　 B．ef两端的电压始终不变

　　　 C．ef中的电流先变大后变小

D．整个电路的发热功率保持不变

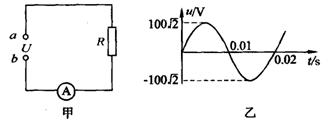

8．在如图甲所示的电路中，电阻R的阻值为50Ω，在ab间加上图乙所示的正弦交流电，则下面说法中正确的是　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．交流电压的有效值为100V

　　　 B．电流表示数为2A

　　　 C．产生该交流电的线圈在磁场中转动的角速度为3.14rad/s

　　　 D．如果产生该交流电的线圈转速提高一倍，则电流表的示数也增大一倍
