14、用电流表和电压表测一节干电池的电动势和内电阻，电流表是“0.6A,0.1Ω”,电压表是“3V,10kΩ”

(1)把下图中器材连成实验线路。(把答案写在答题卡上)

(2)一位同学记录的6组数据以上表格，根据这些数据在图中画出U-I图线，根据图线读出电动势E=______V,求出电池内电阻r=______Ω.

13、“测定金属的电阻率”实验中,以下操作中错误的是___________.

A.用米尺量出金属丝的全长,算出其平均值

B.用螺旋测微器在金属丝三个不同部位各测量一次直径,算出其平均值

C.用伏安法测电阻时采用电流表内接线路,多次测量后算出平均值

D.实验中应保持金属丝的温度不变

12、如上图所示，一个质量为m，电量为q的小球，以速度v₀从A点竖直向上进入水平向右，场强为E的匀强电场中，到B点时速度变为水平向右的v₀，则小球在这个运动过程中作__________运动(填“匀变速”或“非匀变速”)，速度的最小值是__________.

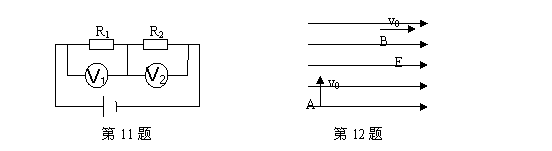

11、如下图所示，电阻R₁=6kΩ，R₂=4kΩ，两电压表示数均为35V，当两电压表位置对调后，V₁表示数为30V，V₂表示数为40V，则V₁表的内阻R_v1＝__________, V₂表的内阻R_v2＝__________.

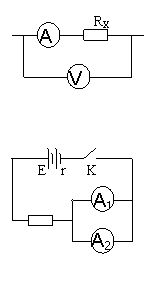

10、如右图所示的电路，将两个相同的电流表分别改装成A₁(0-3A)和A₂(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是(　　 )

A.A₁的指针半偏时，A₂的指针也半偏

B.A₁的指针还没半偏时，A₂的指针已经半偏

C.A₁的读数为1A时，A₂的读数为0.6A

D.A₁的读数为1A时，干路的电流I为1.2A

第Ⅱ卷(非选择题,共66分)

9、如右图所示的电路中，电压表和电流表的读数分别为10V和0.1A，电流表的内阻为0.2Ω，那么待测电阻R_X的下列说法正确的是(　　 )

A.R_X的测量值比真实值大　　　

B.R_X的测量值比真实值小

C.R_X的真实值为99.8Ω　　　

D.R_X的真实值为100.2Ω

8、一带负电的小球从空中的a点运动到b点。受重力、空气阻力和电场力作用，重力对小球做功3.5J，小球克服空气阻力做功0.5J，电场力对小球做功1J，则(　　 )

A.小球在a点的重力势能比在b点大3.5J　 B.小球在a点的机械能比在b点少0.5J

C.小球在a点的电势能比在b点少1J　　 D.小球在a点的动能比在b点少4J

7、在下面关于电势和电势能的说法中，正确的是(　　 )

A.电荷在电场中电势高的地方，具有的电势能较大

B.电荷在电场中电势高的地方，它的电荷量越大，所具有的电势能也越大

C.在正的点电荷的电场中的任一点，正电荷所具有的电势能一定大于负电荷所具有的电势能

D.在负的点电荷的电场中的任一点，正电荷所具有的电势能一定小于负电荷所具有的电势能

6、如上图所示，a,b为两个固定的带等量正电荷的点电荷,O为ab连线的中点,虚线cd过O点且与ab互相垂直(cd<<ab).负电荷q由c点从静止释放,如只受电场力作用,则下列关于此电荷运动的说法正确的是(　　　 )

A.从c到d速度一直增大　　　　 B.在cd间做往复运动,经O点时速度最大

C.从c到d加速度一直增大　 　　　D.从c到d做匀速直线运动

5、如上图所示电路，电源电动势为E、内阻为r，接通电路后A、B、C三盏小灯都达到一定的亮度(但均未达到额定功率)，当滑动变阻器的滑动头P向左滑动时，则(　　　　 )

A.A灯变亮，B灯变暗　　　　　　 B.A灯和B灯都变暗

C.C灯和B灯都变亮　　　　　　　 D.C灯变暗，A灯变亮
