14.在做“测定金属的电阻率”的实验时,有位同学按图所示电路进行连线,他共用7根导线:ab、cd、ef、ff’、e'd'、d'c'、b'a',由于其中有一根内部断开的导线,所以当他合上开关S后,无论怎样移动滑动变阻器的滑片,电压表读数都约为4.5 V,电流表读数接近零.
(1)根据上述现象可判断出是导线________或_______断开.
(2)若他用多用电表的直流电压挡进行检查,合上开关S后,那么选择开关最好置于_______挡.(填序号)
A.1 V B.5 V
C.25 V D.250 V
接下来测量ff’间直流电压时,红表笔应接触
_______ 端,若测试结果为4.5 V,则是导线
_______断开.
(3)用游标卡尺测量金属材料的直径时,某一次测
量结果如图所示,图中读数为________mm.

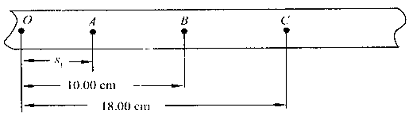

13.在做“测定匀变速直线运动加速度”的实验中,取下一段如图所示的纸带研究其运动情况.设O点为计数的起始点,在四个连续的计数点中,相邻两计数点间的时间间隔为0.1 s,若物体做理想的匀加速直线运动,则计数点A与起始点O之间的距离s1为________cm,打计数点A时物体的瞬时速度为________m/s,物体的加速度为________m/s2(结果保留三位有效数字).
12.A.(选做题)如图,玻璃管内封闭了一段气体,气柱长度为l,管内外水银面高度差为h,若温度保持不变,把玻璃管稍向下移动一段距离,则 ( )
A.h,l 均变大
B.h,l 均变小
C.h变大,l变小
D.h变小,l变大
12 。B.(选做题)在光滑水平面上有两辆车,上面分别站着A、B两
个人,人与车的质量总和相等,在A的手中拿有一个球,两车均
保持静止状态,当A将手中球抛给B,B接到后,又抛给A,如
此反复多次,最后球落在B的手中,则下列说法中正确的是 ( )
A.A、B两车速率相等 B.A车速率较大
C.A车速率较小 D.两车均保持静止状态
11.如图所示,绝缘杆两端固定带电小球A和B,轻杆处于匀强电场中,不考虑两球之间的相互作用.最初杆与电场线垂直,将杆右移的同时使其顺时针转过90°,发现A、B两球电势能之和不变.根据图示位置关系,下列说法正确的是 ( )
A.因为A、B两球电势能之和不变,所以电场力对A球或B
球都不做功
B.A带正电,B带负电
C.A球电势能在增加
D.A、B两球带电量的绝对值之比为qA:qB = 1:2
10.一列简谐横波在某一时刻的波形图如图甲所示,图中P、Q两质点的横坐标分别为x = 1.5 m和x = 4.5 m.P点的振动图象如图乙所示.则在下列四幅图中,Q点的振动图象可能是 ( )
A.①③ B.①④ C.②③ D.②④
9.如图所示,两块水平放置的金属板距离为d,用导线、开关K与一个n匝的线圈连接,线圈置于方向竖直向上的均匀变化的磁场B中.两板间放一台小压力传感器,压力传感器上表面绝缘,在其上表面静止放置一个质量为m、电量为十q的小球.K断开时传感器上有示数,K闭合时传感器上的示数变为原来的一半.则线圈中磁场B的变化情况和磁通量变化率分别是 ( )
A.正在增加, =
B.正在增加, =
C.正在减弱, =
D.正在减弱, =
8.如图所示,空气中有一横截面为半圆环的均匀透明柱体,其内圆半径为r,外圆半径为R,R = r.现有一束单色光垂直于水平端面A射人透明柱体,只经过两次全反射就垂直于水平端面B射出.设透明柱体的折射率为n,光在透明柱体内传播的时间为t,若真空中的光速为c,则 ( )
①n可能为 ②n可能为2
③t可能为 ④t可能为
A.①② B.①③
C.②③ D.②④
7.如图,理想变压器原副线圈匝数之比为4:1.原线圈接人一电压为u = U0sinωt的交流电源,副线圈接一个R = 27.5Ω的负载电阻.若Uo = 220V,ω = 100πrad/s,则下述结论正确的是 ( )
A.副线圈中电压表的读数为55V
B.副线圈中输出交流电的周期为s
C.原线圈中电流表的读数为0.5 A
D.原线圈中的输入功率为110W
6.质谱仪的两大重要组成部分是加速电场和偏转磁场.如图为质谱仪的原理图,设想有一个静止的质量为m、带电量为q的带电粒子(不计重力),经电压为U的加速电场加速后垂直进入磁感应强度为B的偏转磁场中,带电粒子打至底片上的P点,设OP = x,则在图中能正确反映x与U之间的函数关系的是 ( )
5.2009年10月31 日,吴桥国际杂技艺术节在河北省举行,图甲为杂技表演的安全网示意图,网绳的结构为正方格形,O、a、b、c、d等为网绳的结点.安全网水平张紧后,若质量为m的运动员从高处落下,并恰好落在O点上.该处下凹至最低点时,网绳doe、bOg均成120°向上的张角,如图乙所示,此时O点受到的向下的冲击力大小为F,则这时O点周围每根网绳承受的力的大小为 ( )
A. F B.F/2 C. F + mg D.(F + mg)/2
