1．(长沙一中5)如图1是一种家用电熨斗的电路原理图(额定电压为220 V)，虚线框内为加热电路，R₀是定值电值，R是可变电阻(调温开关)。该电熨斗温度最低时的耗电功率为121 W，温度最高时的耗电功率为484 W。求：.

(1)R₀的阻值及R的阻值变化范围；.

(2)假定电熨斗每秒钟散发的热量Q跟电熨斗表面温度与环境温度的温差关系如图2所示，现在温度为20℃的房间使用该电熨斗来熨烫毛料西服，要求熨斗表面温度为200 ℃，且保持不变，问应将R的阻值调为多大？.

湖南省2009届高三物理模拟试题专题精编

14.(四县市)某电阻额定电压为 (阻值大约为)。为测量其阻值，交验室提供了下列可选用的器材

　　 A：电流表(量程，内阻约)

　　 B：电流表

　　 C：电压表 (量程，内阻约)

　　 D：电压表 (量程，内阻约)

　　 E：滑动变阻器(最大阻值为)

　　 D：滑动变阻器(最大阻值为)

　　 G：电源E(电动势4V，内阻可忽略)

H：电键、导线若干。

①为了尽可能提高测量准确度，应选择的器材为(只需添器材前面的字母即可)电流表　　　 ．电压表　　　　　　 ．滑动变阻器　　　　　　

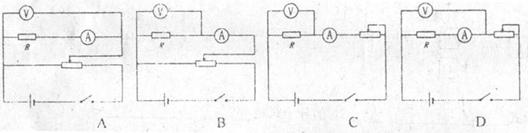

②下列给出的测量电路中，最合适的电路是(　　 )

(十二校联考)15．某同学对实验室的一个多用电表中的电池进行更换时发现，里面除了一节1.5V的干电池外，还有一个方形的电池(层叠电池)，如图甲所示。

为了测定该电池的电动势和内电阻，实验室提供了下列器材：

A．电流表G(滿偏电流10mA，内阻10Ω)

B．电流表A(0-0.6 A-3A，内阻未知)

C．滑动变阻器R(0-100Ω，1A)

D．定值电阻R₀(阻值990Ω)

E．开关与导线若干

(1)请根据实验器材，自行设计电路画在方框乙中．

(2)丙图为该同学根据上述设计的实验电路利用测出的数据绘出的I₁-I₂图线(I₁为电流表G的示数，I₂为电流表A的示数)，则由图线可以得到被测电池的电动势E＝　 　V ，内阻r=　　　 Ω．

(十二校联考)16．如图甲是某金属材料制成的电阻R随摄氏温度t变化的图象，图中R₀表示0℃时的电阻，k表示图线的斜率．若用该电阻与电池(电动势E、内阻r)、电流表A(内阻R_g)、滑动变阻器R′ 串联起来，连接成如图乙所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．使用“金属电阻温度计”前，先要把电流表的刻度值改为相应的温度刻度值，若温度t₁＜t₂，则t₁的刻度应在t₂的　 　　　侧(填“左”或“右”)；在标识“金属电阻温度计”的温度刻度时，需要弄清所测温度和电流的对应关系．请用E、R₀、k等物理量表示所测温度t与电流I的关系式t＝　 　　　　　　。

13.(岳阳一中) 量程为3V的电压表V₁，其内阻约为3kΩ。现要求测该电压表内阻的值，并有尽可能高的测量精度，现有器材如下：

A．电池E₁＝1.5V，内阻很小，但不能忽略

B．电池E₂＝6.0V，内阻较小，但不能忽略

C．电压表V₂(量程为5V，内阻约为15kΩ)

D．电流表A₁(量程10mA，内阻约40Ω)

E．电流表A₂(量程0.6A，内阻约0.4Ω)　

F．滑动变阻器R₁总阻值为1750Ω，额定电流为0.5A

G．滑动变阻器R₂总阻值为50Ω，额定电流为0.5A

H．电阻箱R₃阻值范围0.1~999.9Ω

I．电阻箱R₄阻值范围0.1~9999.9Ω

J．电键一个，导线若干

①选用给定的一些器材，设计一个便于操作的电路，要求在方框中画出电路图并标出所用器材的代号；

②实验中应测量的物理量　　　　　。

③实验中测量出电压表内阻的测量式为　　　。

11．(湖师大附中)一只小灯泡，标有“3V，0.6W”字样．现用图示的器材测量该小灯泡的伏安特性曲线，(滑动变阻器最大阻值为10；电源电动势为6V，内阻为l；电流表内阻为1，电压表的内阻为l0k)．

　　 (1)在设计电路的过程中，为了尽量减小实验误差，电流表应采用　　　　　 (选填“内接”或“外接”)法．滑动变阻器的连接方式应采用　　　　 (选填“分压式”或“限流式”)；

(岳阳一中)12. 如图8所示是测量线圈的直流电阻的电路图，线圈的自感系数L很大，而其直流电阻值较小，为了减少测量误差，接线头P应接在　　(填a或b)点，测量完毕应首先断开　　(填S₁或S₂)。

9．(郴州市)某同学按如图所示电路进行实验，实验时该同学将变阻器的触片P 移到不同位置时测得各电表的示数如下表所示。

　 (1)电路中E、r 分别为电源的电动势和内阻，

R₁、R₂、R₃为定值电阻，在这五个物理量

中，可根据表中的数据求得的物理量是

(不要求具体计算)_____________。

　 (2)滑动变阻器的触片P 移动时其阻值变化

了__________。

　 (3)由于电路发生故障，发现两电流表示数

相同了(但不为零)，若这种情况的发

生是由用电器引起的，则可能的故障原

因是___________________________________________________________。

(写出所有可能的故障原因)

(湖师大附中)10．如图所示，图甲为热敏电阻R的电阻值随温度变化的图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为=99，当线圈的电流大于或等于20mA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势 E=9.0V，内阻r=1．图中的“电源”是恒温箱加热器的电源．问：

(1)应该把恒温箱内的加热器接在　　 (填“A、B

　　　 端”或“C、D端”)；

　　 (2)如果要使恒温箱内的温度保持50℃，可变电阻

　　　 的阻值应调节为　　　 ．

8．(湘潭市)有一个小灯泡上标有“4.8V　 2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方U²的关系曲线．有下列器材可供选用：

A．电压表V₁(0-3V，内阻3kΩ)　　　　

B．电压表V₂(0-15V，内阻15kΩ)

C．电流表A(0-0.6A，内阻约1Ω)　　

D．定值电阻R₁＝3kΩ

E．定值电阻R₂＝15kΩ　　　　　　　　　 　 　 　

F．滑动变阻器R(10Ω，2A)

G．学生电源(直流6V，内阻不计)

H．开关、导线若干

(1)实验中所用电压表应选用　　 　　，定值电阻应选用　　 　　(均用序号字母填写)；

(2)为尽量减小实验误差，并要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图；

(3)利用上述实验电路图测出的电压表读数U_V与此时小灯泡两端电压U的定量关系是　　　　　　　　 .

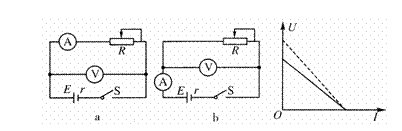

5．(长沙一中5)用电流表和电压表测电池的电动势和内电阻的实验电路，有如图所示的a、b两种，采用a图测定E和r时产生的系统误差，主要是由于电压表分流作用；采用b图测定E和r时产生的系统误差，主要是由于电流表分压作用。为减少上述系统误差，当r<<R_V，且r与R_A相当时(R_A和R_V分别为电流表和电压表的内阻)，应采用　 　(填“a”或“b”)电路，用此电路做实验后，画出U-I图是一直线，然后考虑电表内阻的影响后进行了校正，又得到一直线，如图所示，一条是虚线，一条是实线，则图中虚线为　　 (填“已”或“未”)校正的直线。.

(长沙一中5) 6．一个量程为1 V的电压表内阻大约为1 k，某同学使用如图所示的电路原理图来测量该电压表的内阻R_V。.

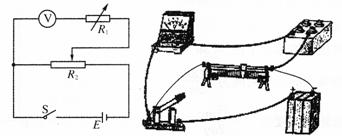

(1)根据电路原理图，请将右图中的器材连线实验电路补充完整。.

.

已知电源E、电阻箱R₁和滑动变阻器R₂都能满足实验所需要的条件：.

①先调电阻箱R₁的阻值为零，再调节滑动变阻器R₂，使电压表的读数为1 V；.

②保持滑动变阻器R₂的触头位置不动，调节电阻箱R₁的阻值，使电压表的读数为0.5 V，记下此时电阻箱R₁的读数R_X。.

(2)用实验步骤中的测得量表示R_V，表达式为R_V=　 　　。.

(3)可供选择的滑动变阻器R₂有：.

A．阻值0~10 ，额定电流2 A　　　　　　　　　　 B．阻值0~100 ，额定电流1 　A.

为了比较准确地测量出电压表的内阻R_V，应选用的滑动变阻器是　 　。(填仪器前的字母代号)

(4)本实验中电压表的内阻R_V的测量值R_测与真实值R_真相比，有　 　。.

A．R_测>R_真　　　　　 B．R_测<R_真　　　　　 C．R_测=R_真　　　　　 B．无法确定.

(二校联考)7. 某同学在实验室先后完成下面两个实验：①测定一节干电池的电动势和内电阻；②描绘小灯泡的伏安特性曲线. .

(1)用①实验测量得到数据作出U-I图线如图中a线，实验测得干电池电动势为_____V，内电阻为_____Ω.

(2)在描绘小灯泡伏安特性曲线的实验中，为减小实验误差，方便调节，请在给定的四个电路图和三个滑动变阻器中选取适当的电路或器材，并将它们的编号填在横线上. 应选取的电路是，_____滑动变阻器应选取_____ ..

.

E. 总阻值15 Ω，最大允许电流2 A的滑动变阻器.

F. 总阻值200 Ω，最大允许电流、2 A的滑动变阻器.

G. 总阻值1000 Ω，最大允许电流1 A的滑动变阻器.

(3)将实验②中得到的数据在实验①中同一U-I坐标系内描点作图，得到如图所示的图线b，如果将实验①中的电池与实验②中的小灯泡组成闭合回路，此时小灯泡的实际功率为_____W.

3.(长郡中学6)一只量程为1V，内阻R_v约900Ω的电压表是由小量程电流表改装而成的，现要测量它的内阻，并对它进行校对.实验室提供了以下可供选择的器材：.

　　 A.待测电压表.

　　 B.标准电压表(量程1V).

C.滑动变阻器：最大阻值1000Ω,额定电流0.1A.

　　 D.滑动变阻器：最大阻值10Ω，额定电流1A.

　　 E.电阻箱：最大阻值999.9Ω，阻值最小改变量0.1Ω.

　　 F.电阻箱：最大阻值99.9Ω，阻值最小改变量0.1Ω.

　　 G.电池组：电动势为3V，内阻约1Ω.

　　 另外还有导线、开关若干..

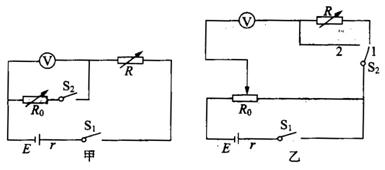

　　 (1) 为了用半偏法测量该电压表的内阻，某同学设计了两种电路，如图甲、乙所示.要使测量较精确，应选择____________电路.在仪器的选择上，除了电池组、导线、开关和待测电压表之外，还应从提供的器材中选择_______________(用器材前的序号字母表示).用上述方法测出电压表内阻的测量值R_V________________(填“大于”、“等于”或“小于”)电压表内阻真实值..

　.

　　 (2) 在对该电压表进行校对时，若要求对电压表的每一个刻度都要进行校对，请你画出该实验的原理电路图，并在图上标出所选器材的序号字母..

　.

(长沙一中6)4．在把电流表改装为电压表的实验中，提供的器材有：①电流表μA (量程为100μA，内阻几百欧)，②标准电压表(量程为3 V)，③电阻箱(0-9 999Ω)，④电阻箱(0-99 999Ω)，⑤滑动变阻器(0-50Ω，额定电流1.5 A)，⑥电源(电动势6 V，有内阻)，⑦电源(电动势12 V，有内阻)，⑧开关两只，导线若干．..

(1)该实验首先要用半偏法测定电流表的内阻．如果采用如图所示的电路测定电流表的内电阻，并且要想得到较高的精确度，那么从以上给出的器材中，可变电阻R₁应选用 ④ ，可变电阻R₂应选用 ③ ，电源应选用 ⑥ (填器材前的序号)．..

(2)如果测得电流表μA的内阻为800Ω，要把它改装为量程为3 V的电压表，应让电流表串联一个阻值为 　29200 　Ω的电阻．..

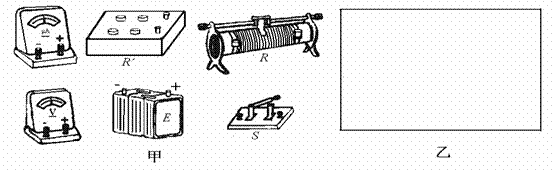

(3)现要对改装后的电压表进行校对．请在图乙的方框中画出电路图(要求能对0-3 V的所有刻度进行校对，且元件字母要与实物图中对应)；然后在图甲中用线代表导线，将实物连接成实验电路．..

1.(长郡中学5)　 在“测定金属的电阻率”的学生实验中，备有下列器材：.

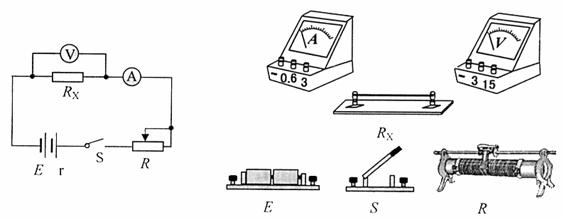

　 　　 待测金属丝R_X、电源E、电压表V、电流表A、滑动变阻器R、开关S、导线若干，请在下面右边所给的器材中，选择适当的量程，将它们按左边的电路图连接起来..

.

.

.

.

.

.

.

.

.

.

.

(长郡中学5)2. 某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈．现从这些材料中选取两个待测元件，一是电阻R₀(约为2kΩ)，二是手机中常用的锂电池(电动势E标称值为3.7V，允许最大放电电流为100mA)．在操作台上还准备了如下实验器材：.

A．电压表V(量程4V，电阻R_V 约为4.0kΩ).

B．电流表A₁(量程100mA，电阻R_A1 约为5Ω).

C．电流表A₂(量程2mA，电阻R_A2 约为50Ω).

D．滑动变阻器R₁(0-40Ω，额定电流1A).

E．电阻箱R₂(0-999.9Ω).

F．开关S一只、导线若干.

⑴为了测定电阻R₀的阻值，小组的一位成员，设计了如图所示的电路原理图，所选取了相应的器材(电源用待测的锂电池)均标在图上，其器材选取中有不妥之处，你认为应该怎样调整？　　　　　 　　．.

⑵在实际操作过程中，发现滑动变阻器R₁、电流表A₁已损坏，请用余下的器材测量锂电池的电动势E和内阻r．.

①请你在方框中画出实验电路图(标注所用器材符号)；.

②为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式　　　 ．.

.

.
