22.(18分)

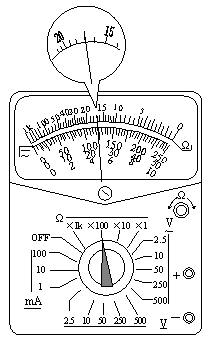

(1)某人用多用电表测量某一电阻的　　　　　

阻值时，指针指示位置如图所示，

该电阻的阻值为　　　　 _______Ω。

如果要用这块多用表测量一个约200Ω

的电阻，为了测量比较准确，选择开

关应选欧姆档的　　　　 _________。

　(2)在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6V，3W”，其他供选择的器材有

电压表V(量程0-6V，内阻20KΩ)

电流表A₁(量程0-3A，内阻0.2Ω)

电流表A₂(量程0-0.6A，内阻1Ω)

滑动变阻器R(阻值0-20Ω，2A)

学生电源E(电动势8V，内阻不计)

开关S及导线若干

　 实验中要求电压表的示数能在0-6V范围内变化。读出多组电压和电流值，在坐标纸上通过描点法画出小灯泡的伏安特性曲线。

　 实验中电流表应选用___________。　　

　 在下面的虚线框中画出实验电路图。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

某同学利用测量的数据，画出如下图的图线，但该同学忘记在坐标上标明横坐标和纵坐标所表示物理量。请你根据图线作出判断：横坐标表示________，纵坐标表示__________。

21.如图所示，灯泡A、B都能正常发光，后来由于电路中某个电阻发生断路，致使灯泡A比原来亮一些，B比原来暗一些，则断路的电阻是　　 B

A.R₁　　　　 B.R₂

　　　 C.R₃　　　　 D.R₄

第Ⅱ卷(非选择题)

20.如图所示，光滑水平面上有两个大小相同的钢球A、B，A球的质量大于B球的质量。开始时A球以一定的速度向右运动，B球处于静止状态。两球碰撞后均向右运动。设碰撞前A球的德布罗意波长为λ₁，碰撞后A、B两球的德布罗意波长分别为λ₂和λ₃，则下列关系正确的是D

A.λ₁＝λ₂＝λ₃　　 B.λ₁＝λ₂+λ₃　

　C.　　 D.

19.某物体沿直线运动的v－t图象如图所示，

由图象可以看出　　 D

A.物体的运动方向不变，并且做匀变速

直线运动

B.物体的运动方向不变，并且做变加速

直线运动

C.物体的运动方向改变，并且做简谐运动

D.物体的运动方向改变，但所做的不是简

谐运动

18.一个单摆在质量为m₁、半径为R₁的星球上做周期为T₁的简谐运动，在质量为m₂、半径为R₂的星球上做周期为T₂的简谐运动，则T₁：T₂等于　　 A

A.　　 B.　　 C.　 D.

17.在电能的输送过程中，若输送的电功率一定、输电线电阻一定时，对于在输电线上损失的电功率，有如下四种判断　　 B

①和输送电线上电压降的平方成反比

②和输送电压的平方成正比

③和输送电线上电压降的平方成正比

④和输送电压的平方成反比

其中正确的是

A.①和②　　　 B.③和④　　　 C.①和④　　 D.②和③

16.分子间同时存在吸引力和排斥力，下列说法正确的是C

A.　　　 固体分子间的吸引力总是大于排斥力

B.　　　 气体分子能充满任何容器是因为分子间的排斥力大于吸引力

C.　　　 分子间的吸引力和排斥力都随分子间距离的增大而减小

D.　　 分子间的吸引力随分子间距离的增大而增大,而排斥力随距离的增大而减小

15.α粒子散射实验说明了D

A.α粒子直径的数量级是10^－10m

B.原子的可能状态是不连续的，与各状态对应的能量也是不连续的

C.原子核是由中子和质子组成的

D.原子核集中了原子的全部正电荷和几乎全部的质量

14.19世纪60年代，在理论上预言了电磁波存在的科学家是A

A.麦克斯韦　　 B.牛顿　　　 C.赫兹　　 D.惠更斯

25．(20分)喷墨打印机的原理示意图如图所示，其中墨盒可以发出墨汁液滴，此液滴经过带电室时被带上负电，带电多少由计算机按字体笔画高低位置输入信号加以控制。带电后液滴以一定的初速度进入偏转电场，带电液滴经过偏转电场发生偏转后打到纸上，显示出字体。计算机无信号输入时，墨汁液滴不带电，径直通过偏转板最后注入回流槽流回墨盒。

设偏转极板板长L₁=1.6cm，两板间的距离d=0.50cm，两板间的电压U=8.0×10³V，偏转极板的右端距纸的距离L₂=3.2cm。若一个墨汁液滴的质量为m=1.6×10^-10kg，墨汁液滴以v₀=20m/s的初速度垂直电场方向进入偏转电场，此液滴打到纸上的点距原入射方向的距离为2.0mm。不计空气阻力和重力作用。求：

⑴这个液滴通过带电室后所带的电荷量q。

⑵若要使纸上的字体放大，可通过调节两极板间的电压或调节偏转极板的右端距纸的距离L₂来实现。现调节L₂使纸上的字体放大10%，调节后偏转极板的右端距纸的距离L₂^/为多大？

⑴1.3×10^-13C　 ⑵3.6cm
