一个导体的电阻值增加3Ω后，接在原来的电源上，测得通过该导体的电流变为原来的4/5。那么该导体原来的电阻为         Ω。

如图所示的电路中，电源两端电压为4.5V保持不变。滑动变阻器R₁上标有“20W1A”字样。定值电阻R₂＝6W。电压表的最大测量值3V；电流表的最大测量值0.6A。开关S闭合后，如果要求电压表和电流表的示数均不超过各自的最大测量值，则滑动变阻器接入电路电阻值的变化范围是________W。

如图所示电路中，电压表V₁的示数为3V，V₂的示数为4V。若把电阻R₂与R位置对调，其余元件位置不变，此时有一只电压表示数变为5V，则电源电压
U=             V。

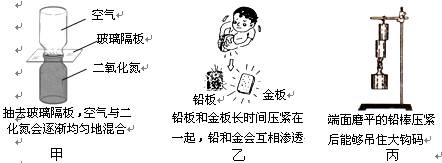

图所示的三个实验中，可以说明分子之间有相互作用力的是______图。（2分）

小亮同学想通过实验探究“电阻的大小与哪些因素有关”。他利用四根如图所示的金属丝进行实验。已知图中A为锰铜丝，B、C、D为镍铬合金丝，S表示金属丝的横截面积。（2分）

⑴若要探究导体电阻的大小跟材料的关系，应选用金属丝B和金属丝       进行实验。
⑵若要探究导体电阻跟       的关系，应选用金属丝B、D进行实验。

小鹏同学做“探究改变物体内能”的实验，如图所示。他用气筒向装有少量酒精的瓶内用力打气的过程中，瓶内气体的内能会       （选填“增大”或“减小”）。当他向瓶中继续打气，瓶塞从瓶口处跳出时，观察到瓶内有白雾产生。这是由于瓶内的气体对外做功使其内能     ，温度降低而液化（选填“增大”或“减小”）。（2分）

张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了图所示的图像，根据图像，下列说法正确的是_______。（2分）

A．导体甲的电阻大于导体乙的电阻

B．在导体乙的两端加1V的电压时，通过导体乙的电流为0.1A

C．将导体甲、乙并联接到电压为3V的电源上时，通过导体的总电流为0.9A

D．将导体甲、乙串联接到电压为3V的电源上时，通过导体的总电流为0.2A

为了比较水和煤油吸热本领的大小，小丽做了如图所示的实验：在两个相同的烧杯中，分别装有质量、初温都相同的水和煤油，分别用两个相同的酒精灯对其加热相同的时间。（2分）

⑴在此实验中分别用两个相同的酒精灯对水和煤油加热相同的时间，说明水吸收的热量       煤油吸热的热量（选填“大于”、“小于”或“等于”）；
⑵对质量相同水和煤油加热相同的时间后，可以观察到水升高的温度       煤油升高的温度（选填“大于”、“小于”或“等于”）。

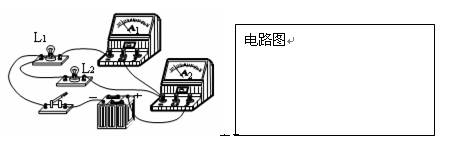

如图是小红同学连接的实物电路。请你在右边的方框内画出相应的电路图。（2分）

用伏安法测标有“2.5V”的字样小灯泡L的电阻。（8分）
⑴实验原理是______________________。
⑵在方框内画出实验电路图。
⑶图为小叶尚未完成的实物图。请将电压表接入电路。
⑷在开关闭合前，图中滑动变阻器的滑片应置于_______端（填“A”或“B”）。

⑸开关S闭合后，发现灯泡L不发光，电流表指针不偏转，电压表的示数如图甲所示。若电路只有一处故障，则产生此现象的原因可能是下列情况中的                   。（选填序号）

A．滑动变阻器断路

B．电流表断路

C．灯泡L断路

D．灯泡L短路

(6)排除故障后，闭合开关S，发现电压表和电流表的示数都比较小，灯泡L不发光。这时应该进行的操作是     ，使电压表     ，灯泡L正常发光。此时，电流表的示数如图乙所示，测出其正常工作时的电阻为         W（保留一位小数）。
