热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻R_T的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改变并读出阻值的变阻器）。

（1）在控温器中应该加入下列哪种液体？
A．自来水   B．煤油  C．食盐溶液
（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安。则该温度下热敏电阻的阻值为        欧。
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安。通过计算得到相关数据记录如下。从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而         。

温度t（℃）	70	60	50	40	30	20	10	…
电阻RT（欧）	22	28	35	44	56	73	94	…

（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙）。它可以直接在电压表刻度盘上读出相应温度。若电压表的读数会随温度的升高而增大，则应在原理图（丙）中             两端接入一电压表。

A．ab              B．bc               C．ac

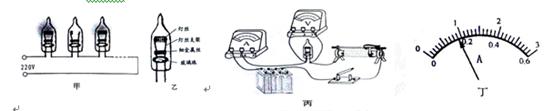

小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5伏，数据及现象记录如下表：

实验次数	1	2	3	4	5	6
电压（伏）	0.3	1	2	4	6	7.5
电流（安）	0.06	0.10	0.12		0.20	0
彩灯亮度	不发红	弱光	较亮	亮	很亮	灯丝烧断

请依据上述信息完成以下问题：
（1）第4次实验电流表示数如图丁，其读数为＿＿＿＿安；
（2）从数据中发现，通过彩灯的电流与电压不成正比，其原因是＿＿＿＿＿＿＿＿＿＿＿；
（3）能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
（4）请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是＿＿＿＿＿＿＿＿＿＿＿＿。

为了探究电流产生的热量跟什么因素有关，王军设计了如下图所示的家甲、乙两种装置，他将两端阻值不同的电阻丝（R₁<R₂）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变。

（1）在这个实验中，电流产生的热量多少是通过                             体现出来的，像这种用能直接观测的量来显示不容易直接观测的量的方法叫“转换法”，这种方法在物理学研究中经常用到，请举一例：
（2）甲装置可探究电流产生的热量与            的关系。
（3）在装置甲、乙的来两次实验中，通过比较相同时间里气球B与D的变化情况可探究电流产生的热量与            的关系。
（4）在甲、乙两装置同时实验，在相同的通电时间里，与气球      （填气球字母标号）相通的电阻丝产生热量最多。
（5）教材上的实验装置如图丙所示（烧瓶与图中的相同）。比较甲、乙和丙图所示的两种不同的实验装置，你认为较好的装置是     ，理由是：

你见过戴着面罩或墨镜的工人进行电焊作业吗？电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流。
（1）电焊机输出电压40 V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，从安全角度考虑，计算说明应选择哪种导线作为电焊机的输出导线？

导    线    规    格
导线横截面积S/mm2	2．5	4	6	10
安全载流量I/ A	28	37	47	68

（2）焊条熔点为1100℃，比热容为0.4×10³J／（kg·℃）。假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s，可使一根质量为20g的焊条全部熔化吗？
（3）电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点。

磁场的强弱可用磁感应强度（B）表示，单位为特（T）。某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度。某磁敏电阻RB在室温下的阻值与外加磁场B大小间的对应关系如表所示。

外加磁场B／T	0	0．04	0．08	0．12	0．16	0．20
磁敏电阻RB／Ω	150	170	200	230	260	300

把R_B接入如图所示电路(电源电压恒为9V，滑动变阻器R’上标
有“100Ω 1A”字样)，并在室温下进行实验。

(1)当外加磁场增强时，电路中的电流          (填“变大”、“变小”或“不变”)；为了使电压表的示数保持不变，滑动变阻器R’的滑片JF)应向          (填“a”或“b”)端移动；
(2)RB所在处无外加磁场时，RB=150Ω；此时闭合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是多少?(不计实验电路产生的磁场，下同)
(3)当电路置于某磁场处，滑动变阻器R’滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为          T。

我国家庭电路的电压为                                            （  ）
A  110伏。                           B  180伏。                 C  220伏。                      D  380伏。

下列物质中，密度跟人体最接近的是                               （  ）
A 空气。                      B 水。            C 铁。            D 水银。

物理知识在生产和生活中有着广泛的应用。图（a）中的拖拉机安装履带后，减小了它对泥地的 （8） ；图4（b）中的茶壶相当于一个 （9） ；根据 （10） 知识，可用图4（c）的装置进行排空气法来收集气体。（均填写物理概念或装置名称）

在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器R₂的滑片P向右移动时，电流表A₁示数与电流表A₂示数的和将 （21） ，电压表V示数与电流表A₁示数的比值将 （22） 。（均选填“变小”、“不变”或“变大”）

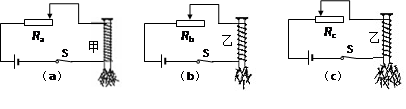

为了探究通电螺线管磁场的强弱与哪些因素有关，某小组同学使用电压相等的电源、规格相同的滑动变阻器R、大头针和螺线管等器材进行实验，并通过插在螺线管中铁芯吸引大头针的数量来比较螺线管磁场的强弱。实验中，他们先将甲、乙两个匝数不同的螺线管分别连入电路，并使滑动变组器接入电路的电阻不同（R_a>R_b），其实验现象如图（a）、（b）所示。该小组同学在仔细观察、比较图（a）、（b）后，认为无法得出结论。于是在此基础上继续进行研究，实验现象如图（c）所示（R_a>R_b>R _c）。

① 该小组同学在观察、比较图（a）和（b）的实验现象后无法得出结论的理由是
                                            （23）                                       ；
② 进行图（c）实验后，是否可以得出初步结论？若可以，请写出有关结论；若不可以，请说明理由：                                 （24）                                  。
