按要求作图

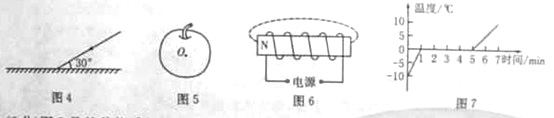

（1）在图4中画出与入射光线对应的反射光线并标出反射角度数。

（2）在图5中画出苹果受到的重力的示意图（O为重心）。

（3）在图6中标出磁感线的方向及电源的“+”极。

（5）如图7是某种物质的熔化图像。分析图像可知：该物质的熔点是    °C，熔化过程持续了     min.

（6）测量小灯泡电功率的实验如图8甲所示，电源电压恒为3V，小灯泡的额定电压为2.5V。

（1）甲图中有一根导线没有连接，请在图中用画线代替导线将电路连接完整。

（2）连接好电路，闭合开关前，应将滑片移到

图中        端（“左”或“右”）。

（3）闭合开关后，调节滑片使小灯泡正常发光，电流表示数如图乙，则小灯泡的额定功率为         W。

体积相等的A、B两个实心球，放入酒精中静止时，A漂浮，B沉底；放入水中静止时，两球均漂浮，则A球受到水的浮力        B球受到水的浮力（选填“大于”“等于”或“小于”）。

用手将吸盘紧压在窗户玻璃上，松手后它还能紧贴在上面，这是因为吸盘受到           的作用；挂在重物，若吸盘随重物匀速下滑，则重物相对吸盘的拉力和吸盘受到的       是一对平衡力（吸盘自重不算）。

法拉第发现了            现象，人们根据这一现象发明了发电机，发电机产生的电能通过电网输送到千家万户。如图所示家庭电路，开关闭合，灯正常发光。断开开关，灯熄灭，这时用试电笔检测A点，氖管不发光，则导线a是     线。

汽车系安全带是为了防止急刹车时，由于                人继续向前运动而撞伤，安全带比较宽大是通过增大受力面积而减小             。

塑料尺是             ("导体"或"绝缘体")，用带电的塑料尺接触验电器金属球时，俩金属箔片张开，这是因为同种电荷相互

饺子是中国传统美食之一，在包、煮、吃的过程中包含许多物理知识：

（1）包饺子时，将面团擀成皮，说明力可以改变物体的                。

（2）煮饺子时，沉入水底的饺子看起来比实际的位置潜，这是光的       现象。

（3）吃饺子时，周围的人也能闻到香味，这是               现象。

如图，OAB是杠杆，OA与BA垂直，在OA的中点挂一个10N的重物，加在B点的动力使OA在水平位置保持静止（杠杆重力及摩擦均不计），则（    ）

A、该杠杆一定是省力杠杆

B、该杠杆一定是费力杠杆

C、作用点在B点的最小动力等于5N

D、作用点在B点的最小动力小于5N

神九飞天，蛟龙浅海，是我国科技领域的重大成就，以下说法不正确的是（）

A、“蛟龙号”发出超声波测量海底深度，是利用声波传递能量

B、以腾空起飞的“神州九号”飞船为参照物，地面是运动的

C、推进器向后推水“蛟龙号”向前运动，说明力的作用是相互的

D、进入太空的“神州九号”，通过电磁波与地面指挥中心联系

如图1闭合开关，灯L₁、L₂不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能会是（       ）

A、L₁短路            B、L₁断路

C、L₂短路            Ｄ、L_２断路
