科目： 来源：《13.4 串联和并联电路的电流》2013年同步练习（一）（解析版） 题型：填空题

科目： 来源：《13.4 串联和并联电路的电流》2013年同步练习（一）（解析版） 题型：选择题

科目： 来源：《13.4 串联和并联电路的电流》2013年同步练习（一）（解析版） 题型：填空题

科目： 来源：《13.4 串联和并联电路的电流》2013年同步练习（一）（解析版） 题型：选择题

如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L₁中的电流是（ ）

A．0.8A
B．0.16A
C．0.52A
D．1.28A

科目： 来源：《13.4 串联和并联电路的电流》2013年同步练习（一）（解析版） 题型：填空题

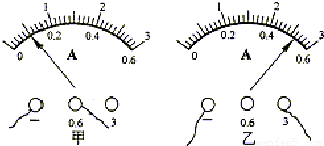

图中电流表的示数分别为：甲图    A，乙图    A．

科目： 来源：《13.4 串联和并联电路的电流》2013年同步练习（一）（解析版） 题型：选择题

如图所示的电路中，电流表测量的是（ ）

A．通过灯L₁的电流
B．通过灯L₂的电流
C．通过灯L₁和灯L₂的电流之和
D．电源供给电路的总电流

科目： 来源：《13.4 串联和并联电路的电流》2013年同步练习（一）（解析版） 题型：填空题

用笔画线表示导线，将图甲中的电路连线完成．要求：灯泡L₁与L₂并联；用电流表测L₁中的电流．闭合开关后，电流表的指针如图乙所示，则通过L₁的电流为    A．

科目： 来源：《13.4 串联和并联电路的电流》2013年同步练习（一）（解析版） 题型：解答题

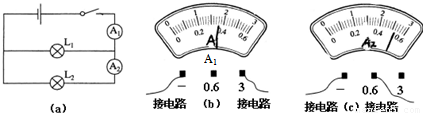

在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L₂的电流为______A，10s内通过灯L₁的电量为______C．

科目： 来源：《13.4 串联和并联电路的电流》2013年同步练习（一）（解析版） 题型：解答题

在下图甲中，闭合开关后，通过灯泡L_l的电流为0.5A，通过灯泡L₂的电流为0.4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．

科目： 来源：《13.4 串联和并联电路的电流》2013年同步练习（一）（解析版） 题型：解答题

根据图中所示的电路，画出相应的电路图．
