标出图中通电螺线管的N、S极．

科目： 来源：《16.2电流的磁场》2013年同步练习（一）（解析版） 题型：解答题

在图（a）中，静止的小磁针黑端是N极，请画出螺旋管的绕法；图（b）中，根据电磁铁的N，S极，判断电源的正、负极．

科目： 来源：《16.2电流的磁场》2013年同步练习（一）（解析版） 题型：选择题

通电螺旋管旁的小磁针静止如图所示，判断正确的是（ ）

A．螺旋管a端为N极，电源C端为正极
B．螺旋管a端为S极，电源C端为负极
C．螺旋管a端为N极，电源C端为负极
D．螺旋管a端为S极，电源C端为正极

科目： 来源：《16.2电流的磁场》2013年同步练习（一）（解析版） 题型：选择题

如图所示，在电磁铁的上方用弹簧悬挂着一条形铁棒，开关S闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（ ）

A．电流表示数变大，弹簧长度变长
B．电流表示数变大，弹簧长度变短
C．电流表示数变小，弹簧长度变长
D．电流表示数变小，弹簧长度变短

科目： 来源：《16.2电流的磁场》2013年同步练习（一）（解析版） 题型：填空题

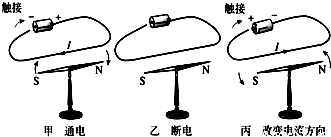

某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论：比较（a）、（b）两图可知：    ；比较（b）、（c）两图可知：    ．

科目： 来源：《16.2电流的磁场》2013年同步练习（一）（解析版） 题型：解答题

图中的两个通电螺线管相互排斥，在图中补全与此事实相符的电路图．

科目： 来源：《16.2电流的磁场》2013年同步练习（一）（解析版） 题型：解答题

如图是王峰同学在研究性学习的活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内，观察电路可知，这个报警器的工作原理是：有人踩踏时，______；无人踩踏时，______．

科目： 来源：《16.2电流的磁场》2013年同步练习（一）（解析版） 题型：解答题

为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强

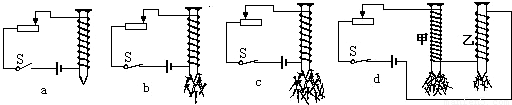

为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．图所示的a、b、c、d为实验中观察到的四种情况．

根据小丽的猜想和实验，完成下面填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它______的不同；
（2）通过比较______两种情况，可以验证猜想A是正确的；
（3）通过比较______两种情况，可以验证猜想B是正确的；
（4）通过比较d中两电磁铁，发现猜想C不全面，应补充______的条件．

科目： 来源：《16.2电流的磁场》2013年同步练习（一）（解析版） 题型：选择题

如图所示，闭合开关，小铁块被吸起，下列说法正确的是（ ）

A．将小铁块吸起的力是铁芯与铁块之间的分子引力
B．用手托住小铁块，将电源的正负极对调，闭合开关，稍后手松开，小铁块一定落下
C．滑动变阻器的滑片向上移动，小铁块可能落下
D．滑动变阻器的滑片向下移动，小铁块可能落下
