科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：填空题

如图所示电路，电源电压不变，R₁、R₂的阻值分别为10Ω和20Ω．闭合S₁、断开S₂时，电流表的示数为0.3A；当同时闭合S₁、S₂时，电压表的示数为    V，电路消耗的总功率为    W．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：填空题

在如图所示的电路中，电源电压为12V，定值电阻R的阻值为20Ω，滑动变阻器的最大阻值为40Ω．在滑片P由A端移动到B端的过程中，电阻R上消耗的电功率逐渐    填“变大”或“变小”），其电功率变化范围是从    W变化到    W．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：填空题

小宇利用标有“6V  6W”的灯泡L₁和“6V  3W”的灯泡L₂进行实验．

（1）如图甲所示：OA和OB分别为通过灯泡L₁和L₂中的电流随两端电压变化关系的曲线．现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为    A，电压表的读数是    V，此时电路中灯L₁消耗的功率为    W．
（2）若把两灯并联在3V的电路中，两灯消耗的总功率为    W．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：填空题

如图所示的电路中，灯L标有“3V 0.9W”，滑动变阻器R上标有“20Ω 1A”，电压表量程为0～3V，则灯L正常工作时的电流为    A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连人电路中的最小阻值是    Ω，灯泡的电功率变化范围是    ．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：填空题

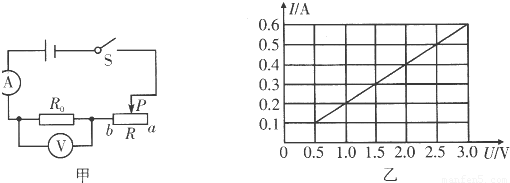

图是某同学探究电流与电压关系的电路图．开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图所示．由图象可得：通过R的电流与R两端的电压成    ．定值电阻R的阻值是    Ω．实验时，电源电压3V保持不变，当滑片P位于a端时，滑动变阻器消耗的电功率是    W．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：选择题

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：选择题

小华家阳台的电灯坏了，妈妈叫小华放学后到商场买一个25W的灯泡，商场里有如下图所示四种铭牌的灯泡，他应选购的是（ ）
A．
B．
C．
D．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：选择题

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：选择题
