科目： 来源：新人教版九年级上册《第15章 电流和电路》2013年同步练习卷C（5）（解析版） 题型：解答题

某同学在做用电流表测电流的实验中连接成如图所示的电路测灯泡的电流．
（1）该图测L₂灯的电流，电流表的连接有什么错误？
（2）如果要测L₁灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．
（3）在（2）问改动的基础上，若要测通过L₁、L₂两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．

科目： 来源：新人教版九年级上册《第15章 电流和电路》2013年同步练习卷C（5）（解析版） 题型：解答题

按要求把图的实物元件连接起来，使小灯泡L₁和L₂并联，电流表测量电路的总电流，开关控制整个电路．已知灯泡L₁和L₂中的电流均为0.5A．

科目： 来源：新人教版九年级上册《第15章 电流和电路》2013年同步练习卷C（5）（解析版） 题型：解答题

在探究串联电路的电流特点时，小名同学连接了如图所示的电路．在连接电路时，开关应______，经检查无误后，闭合开关，三灯L₁、L₂、L₃均发光，接着他应______，实验时他记录了如下表中的实验数据，由表1的数据分析可知：______，小华同学也做了此实验，记录的实验数据如表2中所示，从表2中可以看出d处的电流比a、b、c处的电流大许多，出现此情况的原因可能是______．

表1	测量处	a	b	c	d	表2	测量处	a	b	c	d
	电流/A	0.2	0.2	0.2	0.2		电流/A	0.2	0.2	0.2	1.0

科目： 来源：新人教版九年级上册《第15章 电流和电路》2013年同步练习卷C（5）（解析版） 题型：解答题

某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：

次数	Ia/A	Ib/A	Ic/A
1	0.10	0.12	0.22
2	0.20	0.24	0.44
3	0.25	0.30	0.55

（1）通过对上面数据的分析，可以得出是：______；
（2）测量三次的目的是：______，在实验中我们可以采用______的方法改变电流的大小从而进行三次实验；
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：______．

科目： 来源：新人教版九年级上册《第15章 电流和电路》2013年同步练习卷C（5）（解析版） 题型：解答题

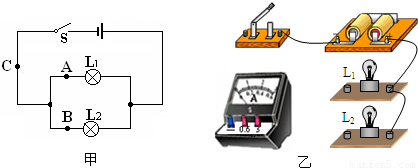

小明探究“并联电路中电流的关系”，设计了如图甲所示电路．

（1）小明首先测量C点的电流，当刚正确连接完所有的导线，两个灯泡立即发光，电流表指针偏向零刻度线左方，其原因是______和______．
（2）改进后，小明测出了C点的电流．接下来，小明准备测量A点的电流．请你在图乙中用笔画线代替导线，完成实物电路的连接．（已知L₁的电流约0.3A）
（3）实验结束后小明记录A、B、C各点的电流值如下表所示：

A点电流IA/A	B点电流IB/A	C点电流IC/A
0.28	0.28	0.56

根据表中数据，小明得出以下两个结论：
①并联电路各支路电流相等；②______．
（4）请你对上述实验的不足之处进行评价，写出两点评价意见：
①______；
②______．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（六）（解析版） 题型：填空题

如图所示，均匀的长方形薄片合金电阻板abcd，ab边为L₁，ad边为L₂，当端点1、2或3、4接入电路时，R₁₂：R₃₄=    ．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（六）（解析版） 题型：选择题

如图所示是计算机光驱的工作原理：R₁是光敏电阻（有激光照射时电阻较小，无激光照射时电阻较大），R₂是定值电阻，信号处理系统可以根据R₂两端的电压变化把光信号变成电信号．用激光头发射脉冲激光信号扫描光盘，从光盘上反射回来的激光信号照到光敏电阻R₁上．下列分析正确的是（ ）

A．有激光照射光敏电阻时，信号处理系统两端获得电压较高
B．有激光照射光敏电阻时，信号处理系统两端获得电压较低
C．有激光照射光敏电阻时，R₂两端的电压一定降低
D．有激光照射光敏电阻时，通过R₂的电流一定减小

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（六）（解析版） 题型：选择题

在如图所示的电路中，电源电压保持不变，当闭合电键S后，将滑动变阻器的滑片向左滑动时（ ）

A．灯L₁、L₃变亮，灯L₂变暗
B．灯L₁、L₂变亮，灯L₃变暗
C．灯L₂、L₃变亮，灯L₁变暗
D．灯L₁、L₂、L₃都变亮

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（六）（解析版） 题型：选择题

阻值相等的三个电阻R和R₁，R₂，R₃组成如图所示的电路，且R₁=R₂=R₃，若电阻R₁两端的电压为20伏，电阻R₃两端的电压为4伏，则电阻R₂两端的电压为（ ）

A．6伏
B．8伏
C．10伏
D．12伏

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（六）（解析版） 题型：选择题

可用理想电压表V、理想电流表A、变阻器R以及开关S和导线等器材来测量某一电源E的电压和内阻．下面给出了4个电路图，图中“+、一”代表电源的正、负极和电表的正负接线柱．正确的电路图是（ ）
A．
B．
C．
D．
