科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷D（1）（解析版） 题型：填空题

在一次测L₁、L₂灯串联的电路电压的实验中，电路两端的总电压值如图甲所示，则总电压为    V，灯泡L₁的电压如图乙所示，则灯L₂的电压为    V，灯L₂的电压为    V．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷D（1）（解析版） 题型：填空题

在图中，V表示数为4.5V，A₁、A₂两表示数分别为1.2A、0.9A，则电源由    节新干电池    组成，通过L₁、L₂的电流分别为    A和    A．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷D（1）（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷D（1）（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷D（1）（解析版） 题型：解答题

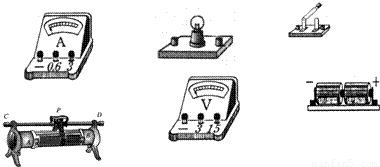

如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
（1）按要求连接实物图
 （2）画出相应的电路图
③连接电路时开在应处于______状态，变阻器的滑片应处于______端（A或B）．
④滑片P向左移动时，电流表示数变______，灯泡亮度______（填“变亮”、“变暗”或“不变”）
⑤若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是______；如发现电流表、电压表的指针均反偏，最简单的解决方法是______；如移动滑片P发现两表示数均比较小且不变，则原因为______．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷D（1）（解析版） 题型：解答题

物理兴趣小组做“探究导体电阻大小与导体长度的关系”实验．他们在如所示电路中的A、B两点间接入待探究的电阻丝，电源电压恒定．忽略电阻丝电阻随温度变化的影响，待用电阻丝的规格将如下表所示．

序号	材料	长度	横截面积
1	碳铜合金丝	l	S
2	镍铬合金丝	l	S
3	镍铬合金丝	2l	S
4	镍铬合金丝	3l	S
5	镍铬合金丝	l	2S
6	镍铬合金丝	l	3S

（1）他们应选择序号为______的电阻丝来研究．
（2）实验中前两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较______（选填“大”或“小”）．
（3）上面所采用的实验方法叫做______．
（4）从表中所给电阻丝的规格看，还可以“用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体______的关系，这次你应该选择序号为______的电阻丝来做实验．

科目： 来源：新人教版九年级上册《第21章 信息的传递-第22章 能源与可持续发展》2013年单元检测训练卷D（1）（解析版） 题型：选择题

科目： 来源：新人教版九年级上册《第21章 信息的传递-第22章 能源与可持续发展》2013年单元检测训练卷D（1）（解析版） 题型：选择题

科目： 来源：新人教版九年级上册《第21章 信息的传递-第22章 能源与可持续发展》2013年单元检测训练卷D（1）（解析版） 题型：选择题

如图是一台便携式收音机的屏板，向左调指针（图中黑块）的过程中所接收到的电磁波（ ）
A．频率变大，波长不变
B．频率变小，波长变小
C．频率变大，波长变小
D．频率变小，波长变大

科目： 来源：新人教版九年级上册《第21章 信息的传递-第22章 能源与可持续发展》2013年单元检测训练卷D（1）（解析版） 题型：选择题
