在图24所示的电路中，电源电压保持不变，电阻R₁的阻值为10欧，滑动变阻器R₂标有“5Ω  3A”字样。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V与电压表V₁示数的差值跟电压表V₁示数的比值_      _1（选填“小于”、“等于”或“大于”）。

如图23所示，杆秤秤砣的质量为0.1千克，杆秤的质量忽略不计。若杆秤水平静止时，被测物和秤砣到秤纽的距离分别为0.05米、0.2米，则被测物的质量为      千克。若秤砣有缺损时，则杆秤所示的质量值      被测物的真实质量值（选填“小于”、“等于”或“大于”）。

右图所示，光滑地面上有一小车，其上放一条形磁体，左侧地面固定一螺线管，当开关闭合时，小车将开始运动，则其受到的摩擦力方向为 　　 。

在探究凸透镜成像规律时，调节凸透镜、光屏和烛焰，使它们的中心在同一直线上，并且大致在同一高度，当物距为20cm时，移动光屏，可在光屏上得到一个清晰的等大、倒立的实像．当物距为15cm时，移动光屏，可得到一个清晰的       、倒立的实像．在放大镜和投影仪中，成像情况与此类似的是        ．

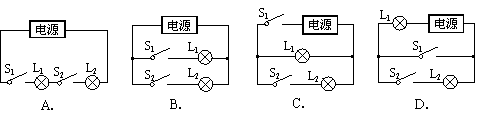

小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）。若插座开关和指示灯用S_1、L₁表示，台灯开关和灯泡用S_2、L₂表示。小明断开或闭合S₁S₂时，记录现象如下表。则符合事实的电路图是（　 ）

	开关状态 插座指示灯（L1） 台灯（L2） 闭合S1，断开S2 亮 不亮 闭合S2，断开S1 不亮 不亮 S1和S2都闭合 亮 亮

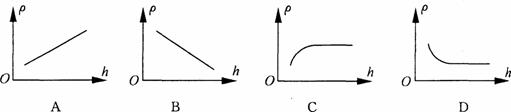

一正方体物块放在密度可改变的盐水中，能漂浮在液面上或悬浮在盐水中，物块底面与液面保持平行，底面到液面的距离为h，盐水的密度为ρ．下列关于ρ与h的关系图象中，可能正确的是（   ）

在温哥华冬奥会上，来自黑龙江省的选手李妮娜在自由式滑雪比赛中获得银牌。她在比赛过程中运动的轨迹如图所示，如果不计空气阻力，下列说法正确的是 （ ）

A、从a点向b点运动过程中，重力势能全部转化为动能

B、在a点和c点速度都为零，因此重力势能相等

C、从c点下落到d点过程中，重力势能转化为动能

D、在a点和e点都处于静止状态，因此机械能相等

据报道，我国已制造出“世界上快的高速列车，运行速度可达 380km/h。这种列车进站速度要比普通列车大一些. 为避免候车乘客被“吸”向火车的事故发生，站台上的安全线与列车的距离也要更大些。这是因为列车进站时车体附近（ ）

A、气流速度更大、压强更小　　　　

B、气流速度更大、压强更大

C、气流速度更小、压强更大　　　　

D、气流速度更小、压强更小

一束现主光轴平行的光束，宽为a，照射在凹透镜上，经折射后在距透镜l的光屏上呈现一个宽为b的光斑，如上图所示，则凹透镜焦距大小为（  ）

A、al/(a+b)  B、ab/l  C、 al/(b-a)  D、(a+b)/l

一根轻质木杆，A端细线下所挂50N的重物静止在水平地面上。当在B点加竖直向下的力F=30N作用时，木杆恰能在水平位置处于平衡状态，此时细线竖直。已知OA=15cm，OB=5cm，则重物对水平地面的压力为: （  ）

A、80N        B、60N         C、40N       D、20N
