科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（2）（解析版） 题型：填空题

小芳同学按如图所示电路图连接好电路，检查无误．闭合开关S后，她发现电压表无示数．若故障只出在灯L₁或L₂处，则可能是灯L_l处    路或L₂处    路．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（2）（解析版） 题型：选择题

如图所示的四个电路中，当闭合开关S后，小灯泡L₁、L₂都能正常发光，其中电压表不能直接测出L₁两端电压的电路是（ ）
A．
B．
C．
D．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（2）（解析版） 题型：选择题

如图所示，电源电压一定．关于电路的工作情况，下列说法正确的是（ ）

A．只闭合S₁时，两只灯泡是串联的
B．若先闭合S₁，再闭合S₂，电压表读数不变、电流表读数变大
C．若电压表和电流表位置对调，闭合S₁、S₂后，则两表都被烧坏
D．若灯L₁被短路，闭合S₁、S₂后，则灯L₁不亮，灯L₂亮，电流表损坏

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（2）（解析版） 题型：选择题

如图，L是灯泡，且两灯均正常发光，“○”?处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ）

A．a为电流表，b为电压表，c为电流表?
B．a为电压表，b为电压表，c为电流表?
C．a为电流表，b为电流表，c为电压表?
D．a为电流表，b为电流表，c为电流表?

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（2）（解析版） 题型：选择题

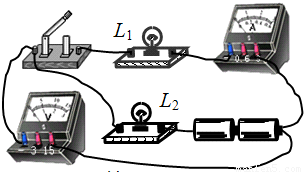

如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L₁亮，灯L₂不亮，这时电流表和电压表均有读数．则故障原因可能是（ ）
A．L₁断路
B．L₁短路
C．L₂断路
D．L₂短路

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（2）（解析版） 题型：选择题

如图所示，电压表的示数分别为U₁、U₂、U₃的示数分别为I₁、I₂，则下列关系中正确的是（ ）

A．U₁=U₂=U₃，I₁=I₂
B．U₁=U₂=U₃，I₁＞I₂
C．U₁+U₂=U₃，I₁=I₂
D．U₁+U₂=U₃，I₁＜I₂

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（2）（解析版） 题型：选择题

如图所示，电源电压保持不变，当开关S₁闭合、S₂断开时，电压表示数为3V；当开关S₁断开、S₂闭合时，电压表示数为4.5V．L₁和L₂两端电压分别是（ ）

A．3V和4.5V
B．1.5V和4.5V
C．3V和1.5V
D．1.5V和3V

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（2）（解析版） 题型：选择题

为了比较电阻R₁和R₂的大小，四位同学分别设计了如图所示的电路，其中不可行的是（ ）
A．
B．
C．
D．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（2）（解析版） 题型：解答题

如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（2）（解析版） 题型：解答题

试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压，并画出相应的电路图．
