某小型水电站的电能输送示意图如下。发电机的输出电压为200V，输电线总电阻为r，升压变压器原副线圈匝数分别为n1，n₂。降压变压器原副线匝数分别为n ₃、n₄（变压器均为理想变压器）。要使额定电压为220V的用电器正常工作，则（      ）

A．

B．

C．升压变压器的输出电压等于降压变压器的输入电压

D．升压变压器的输出功率等于降压变压器的输入功率

如图表示一交流电的电流随时间而变化的图象，此交流电的有效值是（     ）

如图所示为某一时刻简谐波的图像,波的传播方向沿x 轴正方向,下列说法中正确的是(      )

A．质点A、D的振幅不相等

B．在该时刻质点B、E的速度大小和方向相同

C．在该时刻质点C、F的加速度为零      D．在该时刻质点D正向下运动

如图所示,物体放在轻弹簧上,沿竖直方向在A、B之间作简谐运动,今物体在A、B之间的D点和c点沿DC方向运动(D、C图上未画出)的过程中,弹簧的弹性势能减少了3.0J,物体的重力势能增加了1.0J,则在这段运动过程中 (      )

A．物体经过D点时的运动方向是指向平衡位置的

B．物体的动能增加了4.0J

C．D点的位置一定在平衡位置以上

D．物体的运动方向可能是向下的

一列沿x轴正方向传播的简谐横波在t=0时的波形如图所示，A、B、C分别x=0、x=1m和x=3.5m处的三个质点。已知该波的传播速度为1m/s，则在此后的1s时间内：(      )

A．回复力对A质点做正功   B．回复力对B质点做正功

C．回复力对C质点做正功   D．回复力对C质点的冲量为零

如图为“探究电磁感应现象”的实验装置。（1）将图中所缺的导线补接完整。

（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能现的情况有：

A．将原线圈迅速插入副线圈时，灵敏电流计指针将____________。（填“向右偏”、“向左偏”或“不偏转”）

B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针___________。（填“向右偏”、“向左偏”或“不偏转”）

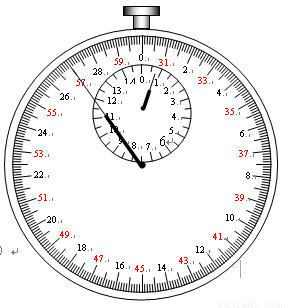

在做“利用单摆测重力加速度”实验中，某同学先测得摆线长为89.2cm，摆球直径2.065cm，然后用秒表记录了单摆振动30次全振动所用的时间如图所示，则

（1）（4分）该单摆的摆长为          cm，秒表所示读数为　　　s。

（2）（2分）为了提高实验精度，在试验中可改变几次摆长l，测出相应的周期Ｔ，从而得出一组对应的l与T的数值，再以l为横坐标Ｔ^２为纵坐标，将所得数据连成直线如图所示，则测得的重力加速度g=        。

（8分）如图所示，边长为L、匝数为的正方形金属线框，它的质量为m、电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘。金属框的上半部处于磁场内，下半部处于磁场外，磁场随时间的变化规律为B = kt。求：

（1）线框中的电流强度为多大？

（2）t时刻线框受的安培力多大？

（10分）如图所示，边长为L=0.20m的正方形金属线框放在光滑、绝缘的水平面上，线框的总电阻为R=1.0Ω．有界匀强磁场方向坚直向下，磁感强度大小为B=0.50T，线框的右边与磁场边界平行．现用一水平外力将线框以的速度匀速拉出磁场区域．求：

（1）线框离开磁场的过程中受到的安培力的大小

（2）将线框完全拉出磁场区域的过程中，线框中产生的焦耳热

（10分）如图中的实线是某时刻的波形图象，虚线是经过0.2 s时的波形图象.

 （1）假定波向左传播，求它传播的可能距离.

 （2）若这列波向右传播，求它的最大周期.

 （3）假定波速是35 m/s，求波的传播方向.
