在世博园区，运行着许多氢燃料汽车，其动力来源是氢燃料电池（结构如图）。现将多用电表的选择开关调至电流档并选择恰当量程，串联在电路中测得经过电动机的电流为I；用多用电表的电压档测得电动机两端的电压为U；则

A．测电流和电压时，红表笔应接在图中的B端

B．由欧姆定律得电动机的内阻为

C．氢燃料电池的输出功率为

D．如果该电动机的效率为，汽车匀速运动的速度为v，则

汽车的牵引力为

伏安法测电阻时，电流表有内、外两种接法，如图所示。若两种接法测量时电压表与电流表示数均为U和I，则甲、乙两电路的测量值均为　　（用U和I表示），但真实值间的大小关系  （选填“>”、“=”或“<”）

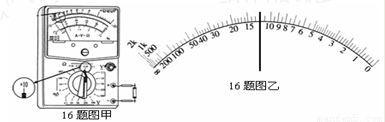

现用多用电表测量一未知电阻，用×10档测量时，操作步骤正确，发现表头指针偏转角度很小，如图甲所示。为了较准确地再进行测量，应换到__ _档；如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是　　 。若正确操作后发现指针如图乙所示，则待测电阻的阻值应为　　　Ω。

小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

（1）  请在坐标系中作出小灯泡的伏安特性曲线

（2）实验采用的电流表：0~0.6A、内阻0.2Ω；电压表0~3V，内阻15kΩ；则在以上四个电路图中，你觉得最合适的是　 　

（3）若小灯泡的额定功率和额定电压分别为2W和3V，则常温下多用电表测得其电阻值　　4.5Ω（选填“>”、“=”或“<”）

虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。实验时根据记录的多组电流表示数I、电压表示数U，画出了如图所示的U—I图线。若将方框内的电路等效成电动势为E、内电阻为r的电源，则

(1)可从图线上求出电源的电动势   V，内电阻r ＝   。

(2) 在滑动变阻器滑片移动过程中，滑动变阻器的最大功率是　　W（已知滑动变阻器的全值电阻较大，且不考虑电表内阻的影响）

如图所示，R₁=14.0，R₂=9.0，当S扳到位置1时，电压表示数为2.8V，当开关S扳到位置2时，电压表示数为2.7V，求电源的电动势和内阻。

如图所示，在光滑绝缘的水平面上，有一静止在A点质量为m=1×10^-3kg、带正电的小球，现加一水平方向的匀强电场使小球由A点运动到B点，静电力做功为W=0.2J，已知A、B两点间距离为L=0.1m，电势差为U_AB=20V，

（1）判断匀强电场的场强方向；

（2）求电场强度的大小；

（3）求小球的带电量；

（4）求小球到达B点时的速率。

如图所示为某公司开发的一款新游戏，竖直平面内ABCD为边长的正方形，AD中点O处有一个子弹弹射装置，可将C、的带正电小球向ABCD区域各方向发射。现在ABCD区域加水平向左的匀强电场，V，图上已标出小球射到正方形不同位置时对应的得分值。

（1）某玩家将小球从O点以8m/s射出，正好得60分，则求小球到达C点时的速度大小；

（2）为了获得满分（即射到B点），请你帮玩家设计符合要求的出射速度方向（可用文字描述或用三角函数表示），并给出速度大小需满足的条件。

如图，在厚铅板A表面中心放置一很小的放射源，可向各个方向放射出速率为v₀的α粒子（质量为m、电荷量为+q），在金属网B与A板间加有竖直向上的匀强电场，场强为E；A与B间距为d，B网上方有一很大的荧光屏M，M与B间距为L. 当有α粒子打在荧光屏上时就能使荧光屏产生一闪光点，整个装置放在真空中，不计重力的影响。试分析：

（1）打在荧光屏上的α粒子具有的动能有多大？

（2）荧光屏上闪光点的圆形范围的半径有多大？

（3）在实际应用中，往往是放射源射出的α粒子的速率未知。请设计

一个方案，用本装置来测定α粒子的速率。

每逢“西博会”，我们杭州就会燃放起美丽的焰火．按照设计要求，装有焰火的礼花弹从专用炮筒中射出后，在4s末到达离地面100 m的最高点时立即炸开，构成各种美丽的图案．假设礼花弹从炮筒中射出时的初速度是，上升过程中所受的平均阻力大小始终是自身重力的倍，那么和分别等于

A．25 m/s，1.25    B．40 m/s，0.25       C．50 m/s，0.25        D．80 m/s，1.25
